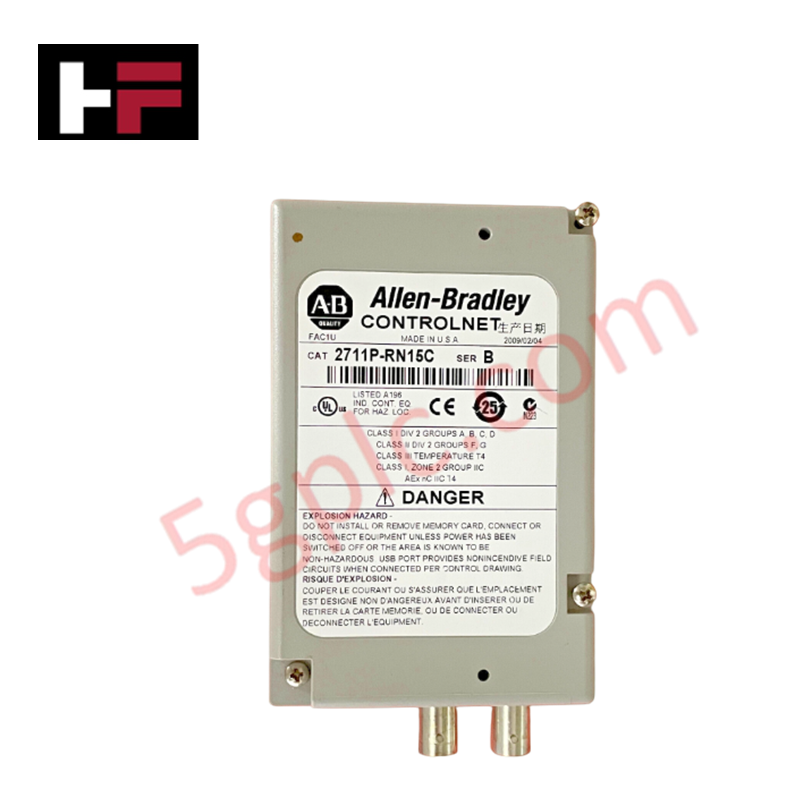

2711P-RN15C | पैनलव्यू प्लस कंट्रोलनेट संचार मॉड्यूल | एलन-ब्रैडली

मॉड्यूल अवलोकन

 2711P-RN15C एक विशेष ControlNet संचार इंटरफ़ेस मॉड्यूल है जो Allen-Bradley PanelView Plus 400 और 600 टर्मिनल श्रृंखला के लिए डिज़ाइन किया गया है। यह मॉड्यूल कॉम्पैक्ट HMI टर्मिनलों को सीधे ControlNet नेटवर्क में एकीकृत करने की अनुमति देता है, जिससे Logix5000 कंट्रोलर्स के साथ उच्च गति, निश्चित डेटा विनिमय संभव होता है। हालांकि निर्माता द्वारा 2013 में आधिकारिक रूप से बंद कर दिया गया है,  2711P-RN15C  अभी भी उन पुराने औद्योगिक नेटवर्कों के लिए एक महत्वपूर्ण घटक बना हुआ है जहाँ मशीन-स्तर की विज़ुअलाइज़ेशन के लिए निर्धारित, पुनरावृत्त संचार आवश्यक होता है।

विस्तृत इंजीनियरिंग विनिर्देश

 2711P-RN15C एक फील्ड-इंस्टॉल करने योग्य बैक-मॉड्यूल है जो छोटे PanelView Plus यूनिट्स की कनेक्टिविटी को बढ़ाता है।

• मॉड्यूल प्रकार: ControlNet संचार इंटरफ़ेस

• नेटवर्क प्रोटोकॉल: ControlNet (कोएक्स)

• अनुकूलता: PanelView Plus 400 और PanelView Plus 600 टर्मिनल्स

• डेटा दर: 5 Mbps (स्थिर ControlNet मानक)

• कनेक्शन प्रकार: BNC (कोएक्सियल)

• निर्धारित संदेश भेजना: निश्चित I/O और इंटरलॉकिंग डेटा का समर्थन करता है

• अनिर्धारित संदेश भेजना: HMI डिस्प्ले अपडेट और ट्रेंडिंग का समर्थन करता है

• फर्मवेयर समर्थन: PV-400-600 श्रृंखला के अनुकूल टर्मिनल फर्मवेयर आवश्यक है

• इंस्टॉलेशन: HMI बेस यूनिट के पीछे जुड़ता है

• भौतिक वजन: 0.31 पाउंड (0.14 किलोग्राम)

• ऑपरेटिंग तापमान: 0°C से 55°C (32°F से 131°F)

नेटवर्क संरचना और ControlNet के लाभ

ControlNet एक "निर्धारित" नेटवर्क है, जिसका अर्थ है कि यह सुनिश्चित करता है कि महत्वपूर्ण डेटा एक विशिष्ट, पुनरावृत्त समय अंतराल पर वितरित किया जाए। PanelView Plus टर्मिनल में  2711P-RN15C  जोड़कर, इंजीनियर यह सुनिश्चित कर सकते हैं कि HMI पुशबटन और अलार्म PLC स्कैन के साथ सिंक्रनाइज़ हों। यह उच्च गति समन्वित गति या सुरक्षा निगरानी अनुप्रयोगों में विशेष रूप से महत्वपूर्ण है जहाँ ईथरनेट विलंबता अप्रत्याशित हो सकती है। मॉड्यूल टर्मिनल के भौतिक पोर्ट लेआउट के अनुसार पुनरावर्ती और गैर-पुनरावर्ती मीडिया कॉन्फ़िगरेशन दोनों का समर्थन करता है।

इंस्टॉलेशन और रखरखाव

चूंकि यह मॉड्यूल एक दशक से अधिक समय पहले बंद कर दिया गया था, रखरखाव आमतौर पर फर्मवेयर प्रबंधन और भौतिक कनेक्शन की अखंडता से संबंधित होता है।  2711P-RN15C  को PanelView Plus 400/600 के पीछे के विस्तार स्लॉट में मजबूती से स्थापित किया जाना चाहिए। एक बार स्थापित होने के बाद, टर्मिनल के RSLinx Enterprise (FactoryTalk Linx) कॉन्फ़िगरेशन को ControlNet नोड पते को पहचानने के लिए अपडेट करना आवश्यक है, जिससे HMI नेटवर्क ब्राउज़ कर सके और कंट्रोलर में टैग संदर्भित कर सके।

तकनीकी अक्सर पूछे जाने वाले प्रश्न

क्या मैं 2711P-RN15C को PanelView Plus 7 टर्मिनल के साथ उपयोग कर सकता हूँ?

नहीं।  2711P-RN15C  केवल पुराने PanelView Plus 400 और 600 (सीरीज A-F) के लिए डिज़ाइन किया गया है। PanelView Plus 7 टर्मिनल अलग आंतरिक संरचनाओं का उपयोग करते हैं और आमतौर पर संचार के लिए EtherNet/IP पर निर्भर करते हैं।

क्या इस मॉड्यूल को अलग पावर सप्लाई की आवश्यकता है?

नहीं।  2711P-RN15C  आवश्यक सभी पावर सीधे HMI टर्मिनल के आंतरिक विस्तार बस से प्राप्त करता है।

इस मॉड्यूल का उपयोग करते हुए ControlNet सेगमेंट की अधिकतम दूरी क्या है?

मानक RG-6 कोएक्सियल केबल का उपयोग करते हुए, एक सेगमेंट बिना रिपीटर्स के 1,000 मीटर (3,280 फीट) तक पहुँच सकता है। यदि आपका HMI इससे अधिक दूर है, तो ControlNet रिपीटर्स या फाइबर ऑप्टिक मीडिया कन्वर्टर्स की आवश्यकता होगी।
