22F-D4P2N103 | Allen-Bradley | PowerFlex 4M 1.5 kW (2 HP) वैरिएबल फ्रिक्वेंसी एसी ड्राइव

उत्पाद विवरण

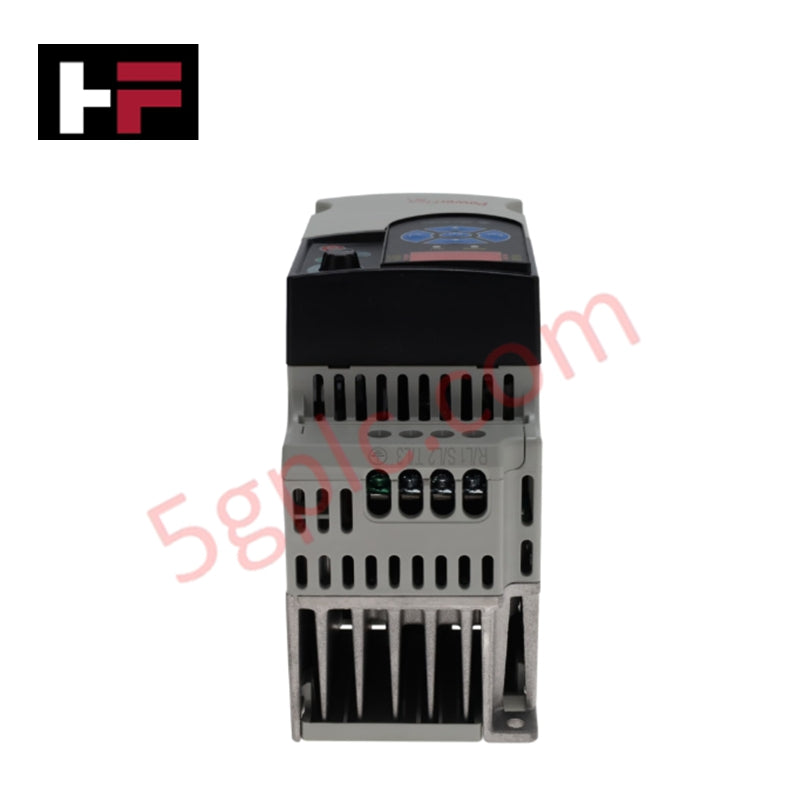

 22F-D4P2N103 पावरफ्लेक्स 4M परिवार के भीतर एक कॉम्पैक्ट और अत्यंत कुशल वेरिएबल स्पीड ड्राइव है, जिसे विशेष रूप से सीमित स्थान वाले पैनलों में मोटर गति नियंत्रण के लिए डिज़ाइन किया गया है। यह फ्रेम B यूनिट 1.5 kW (2.0 HP) की शक्ति प्रदान करता है, जो वोल्ट प्रति हर्ट्ज़ (V/Hz) नियंत्रण का उपयोग करके विभिन्न औद्योगिक मशीनरी के लिए बहुमुखी प्रदर्शन प्रदान करता है।

वैश्विक उपयोग के लिए डिज़ाइन किया गया,  22F-D4P2N103 (पार्ट नंबर: 22F-D4P2N103) 3-फेज 480V इनपुट पर संचालित होता है और इसमें IP20 (NEMA / UL ओपन टाइप) एनक्लोजर है। इसे सहज एकीकरण के लिए बनाया गया है, जिसमें एक फिक्स्ड डिजिटल कीपैड और एक अंतर्निहित RS485 संचार पोर्ट शामिल है। ड्राइव की फीड-थ्रू वायरिंग डिज़ाइन पावर और नियंत्रण टर्मिनलों को अलग करके आसान स्थापना को सक्षम बनाती है, जिससे यह पंखे, कन्वेयर और सेंट्रीफ्यूगल पंप के लिए एक विश्वसनीय समाधान बनता है।

तकनीकी विनिर्देश

• सीरीज: पावरफ्लेक्स 4M

• मॉडल नामांकन: 22F-D4P2N103

• नाममात्र शक्ति आउटपुट: 1.5 kW (2.0 HP)

• इनपुट वोल्टेज रेंज: 342–528V AC (480V AC नाममात्र), 3-फेज

• इनपुट करंट खींचना: 6.0 एम्पियर

• आउटपुट करंट रेटिंग: 4.2 एम्पियर

• आउटपुट वोल्टेज रेंज: 0 से 460V AC, 3-फेज

• आउटपुट फ्रीक्वेंसी रेंज: 0 से 400 Hz

• ऑपरेटिंग दक्षता: 97.5%

• नियंत्रण मोड: वोल्ट प्रति हर्ट्ज़ (V/Hz)

• I/O कॉन्फ़िगरेशन: 5 डिस्क्रीट इनपुट (सिंक/सोर्स), 1 फॉर्म C रिले आउटपुट, 1 एनालॉग इनपुट (0-10V या 4-20mA)

• एम्बेडेड संचार: RS485 (RJ45 कनेक्टर के माध्यम से)

• भौतिक आवास: IP20 / NEMA ओपन टाइप, फ्रेम B

• EMC फ़िल्टरिंग: इंटीग्रेटेड CE फ़िल्टर के बिना

• भार: 1.11 किग्रा (2.44 पाउंड)

अनुप्रयोग और नेटवर्क विस्तार

पावरफ्लेक्स 4M श्रृंखला बुनियादी गति नियंत्रण अनुप्रयोगों के लिए अनुकूलित है। जबकि  22F-D4P2N103 में RS485 मानक के रूप में शामिल है, इसे DSI (ड्राइव सीरियल इंटरफेस) संचार मॉड्यूल के माध्यम से विस्तारित किया जा सकता है ताकि EtherNet/IP, DeviceNet, या ProfiBus जैसे उन्नत औद्योगिक प्रोटोकॉल का समर्थन किया जा सके, जिससे ड्राइव एक बड़े नेटवर्केड वास्तुकला के भीतर कार्य कर सके।

इंजीनियरिंग FAQ

क्या 22F-D4P2N103 को जगह बचाने के लिए साइड-बाय-साइड माउंट किया जा सकता है? हाँ। पावरफ्लेक्स 4M "जीरो-स्टैकिंग" डिज़ाइन का एक मुख्य लाभ यह है कि ड्राइव्स को बिना किसी अंतर के सीधे एक-दूसरे के बगल में माउंट किया जा सकता है, बशर्ते कि परिवेश तापमान निर्दिष्ट सीमाओं (40°C तक) के भीतर रहे।

कैटलॉग नंबर में "N103" प्रत्यय का क्या लाभ है? "N" IP20 एनक्लोजर रेटिंग को दर्शाता है, जबकि "103" एक मानक निर्माण को इंगित करता है जिसमें आंतरिक EMC फ़िल्टर नहीं होता। उन स्थानों के लिए जहां कड़ाई से विद्युतचुंबकीय संगतता आवश्यक है, बाहरी फ़िल्टर आवश्यक हो सकता है।
