उत्पाद विवरण

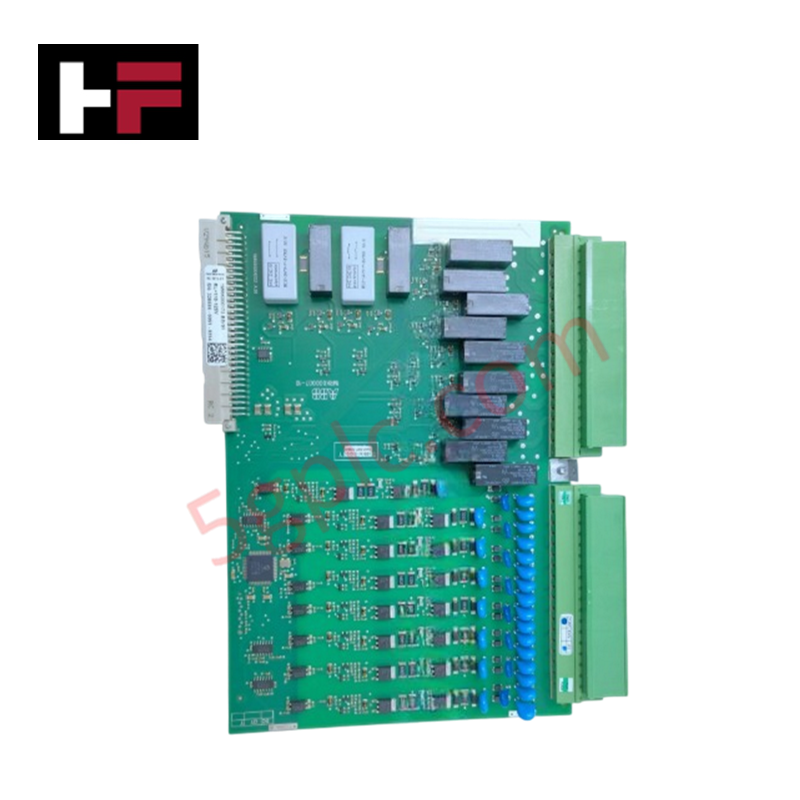

ABB 1MRK000173-BEr01, जिसे 1MRK000173-BE बाइनरी इनपुट/आउटपुट मॉड्यूल के रूप में भी सूचीबद्ध किया गया है, ABB REx670 V1.1 प्रोटेक्शन रिले सिस्टम में डिस्क्रीट सिग्नल अधिग्रहण और ट्रिप सर्किट कमांड रूटिंग के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 1MRK000173-BEr01 |
| ब्रांड | ABB |
| मूल | स्टैंडर्ड ABB निर्माण |
| वजन | 0.47 किग्रा |
| आयाम | स्टैंडर्ड Relion 670 कार्ड स्लॉट |
| ऑपरेटिंग तापमान | -25 से +70 डिग्री सेल्सियस |
| पावर खपत | 110-125 VDC (50 mA रेटेड लूप करंट) |
| बाइनरी इनपुट्स | 8 डिस्क्रीट चैनल |
| रिले आउटपुट्स | 10+2 संपर्क चैनल |
| स्विचिंग समय | <10 मिलीसेकंड |
| संपर्क प्रतिरोध | <50 mOhm |
डिटर्मिनिस्टिक नेटवर्क और बैकप्लेन संचार
मॉड्यूल 8 डिस्क्रीट इनपुट चैनलों के माध्यम से फील्ड स्थिति संक्रमण को प्रोसेस करता है जबकि 10+2 रिले संपर्क आउटपुट को ट्रिगर करता है, जिनका स्विचिंग प्रतिक्रिया समय 10 मिलीसेकंड से कम है। उच्च गति बैकप्लेन बस संचार की गति मुख्य प्रोसेसिंग यूनिट को तुरंत इवेंट रिकॉर्ड और स्थिति परिवर्तनों का प्रसारण सुनिश्चित करती है। REx670 प्लेटफॉर्म पर फर्मवेयर फ्लैश संगतता डिटर्मिनिस्टिक IEC 61850 नेटवर्क पर सिंक्रोनाइज़ेशन सुनिश्चित करती है बिना बैकप्लेन विलंबता के।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: इस मॉड्यूल पर डिस्क्रीट बाइनरी इनपुट लूप्स के लिए नाममात्र ऑपरेटिंग वोल्टेज क्या है?
उत्तर: मॉड्यूल 110-125 VDC सिस्टम लूप्स के लिए रेटेड है, जिसमें नाममात्र ऑपरेटिंग करंट 50 mA है।
प्रश्न: आउटपुट रिले के लिए विद्युत और यांत्रिक संपर्क सहनशीलता रेटिंग क्या हैं?
उत्तर: आउटपुट संपर्क रिले 10 मिलियन ऑपरेशनों की यांत्रिक टिकाऊपन और रेटेड विद्युत लोड पर 100,000 ऑपरेशनों की विद्युत स्विचिंग सहनशीलता प्रदान करते हैं।
फील्ड इंस्टॉलेशन दिशानिर्देश
- मॉड्यूल को चेसिस स्लॉट में डालने या पुनः स्थापित करने से पहले होस्ट REx670 एनक्लोजर को पूरी तरह से पावर ऑफ़ करें।
- सहायक DC पावर लाइनों और संपर्क आउटपुट केबलों को ग्राउंडेड मेटालिक कंड्यूट के माध्यम से मार्गदर्शित करें ताकि विद्युतचुंबकीय हस्तक्षेप कम हो सके।
- आंतरिक ऑप्टोकपलर सेंसिंग सर्किट को नुकसान से बचाने के लिए लूप वायरिंग को निर्दिष्ट वोल्टेज रेंज (110-125 VDC) के भीतर बनाए रखें।
- लगातार कंपन के दौरान स्थिर भौतिक संपर्क प्रतिरोध सुनिश्चित करने के लिए सभी टर्मिनल ब्लॉक रिटेंशन स्क्रू को कसकर बंद करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
