उत्पाद विवरण

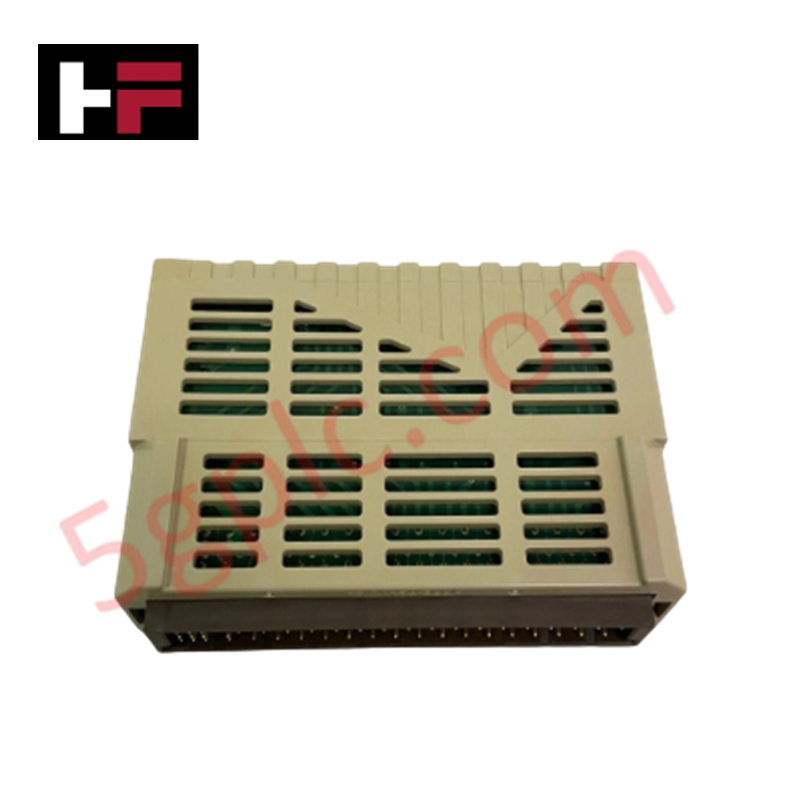

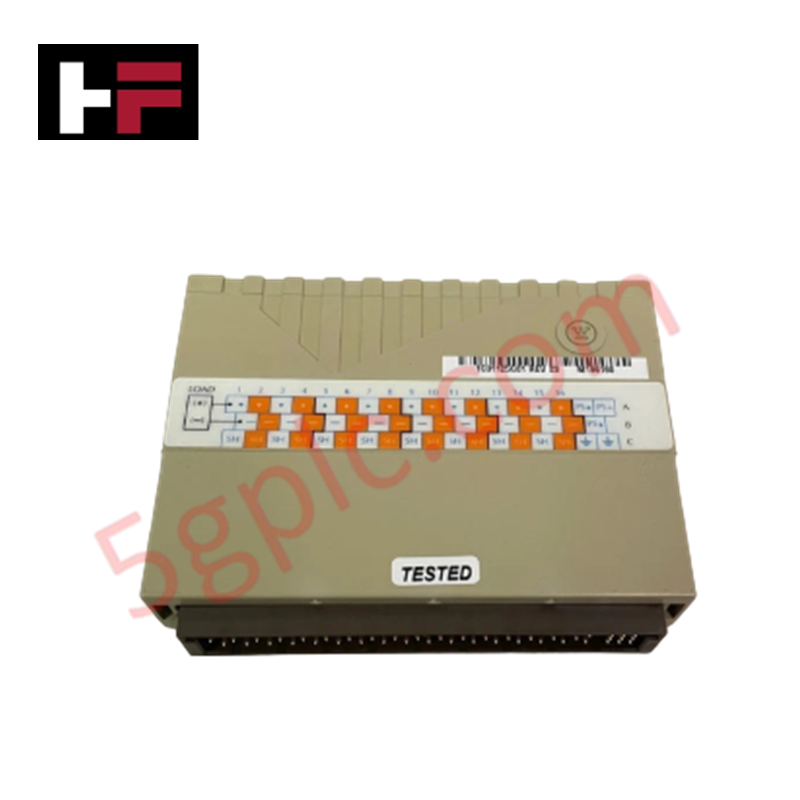

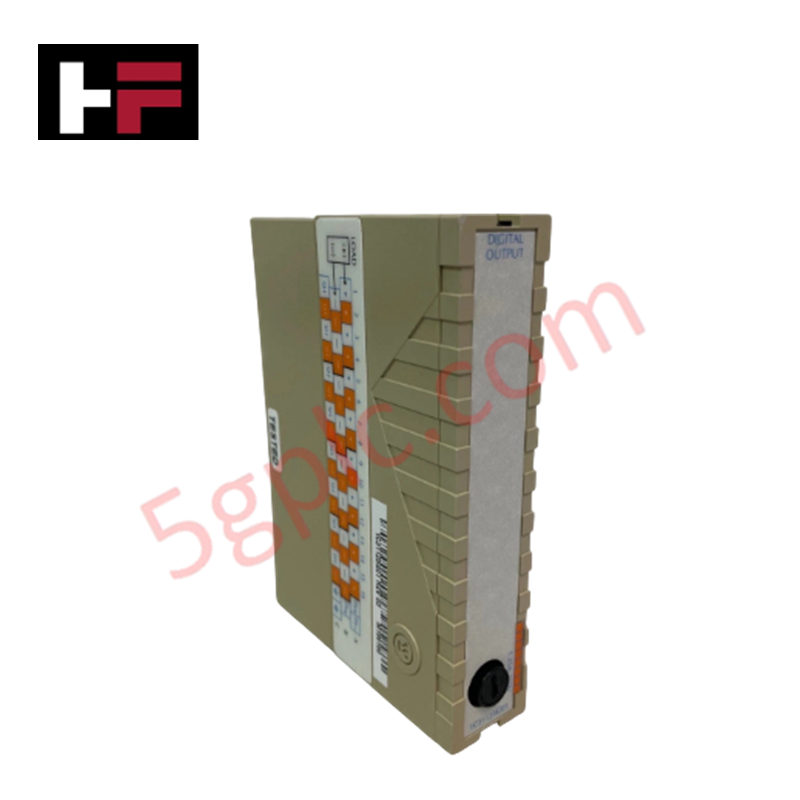

ओवेशन नियंत्रण प्लेटफार्मों में डिस्क्रीट सिग्नल ट्रांसमिशन के लिए कॉन्फ़िगर किया गया, Westinghouse 1C31125G01 (1C31125G01 डिजिटल आउटपुट कार्ड) फील्ड-साइड लोड्स को स्विच करने के लिए सीधे भौतिक विद्युत निष्पादन प्रदान करता है। यह हार्डवेयर कंट्रोलर से बाहरी एक्ट्यूएटर्स और रिले सिस्टम्स को बाइनरी आउटपुट कमांड भेजने के लिए इंटरफ़ेस के रूप में कार्य करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 1C31125G01 |
| ब्रांड | Westinghouse |
| उत्पत्ति | संयुक्त राज्य अमेरिका |
| वजन | 0.35 किग्रा |
| आयाम | 12.1 सेमी x 5.1 सेमी x 16.6 सेमी |
| ऑपरेटिंग तापमान | -40 से 70 डिग्री सेल्सियस |
| पावर खपत | 24 VDC |
| मॉड्यूल प्रकार | डिजिटल आउटपुट कार्ड |
प्रोसेस इंस्ट्रूमेंटेशन और चैनल अखंडता
1C31125G01 एकीकृत चैनल-से-चैनल आइसोलेशन के माध्यम से आउटपुट स्थिरता बनाए रखता है, जो सामान्य-मोड विद्युत शोर और ट्रांज़िएंट्स को डिस्क्रीट आउटपुट लूप्स के बीच फैलने से रोकता है। यह आइसोलेशन इंडक्टिव या कैपेसिटिव फील्ड लोड्स को ड्राइव करते समय लॉजिक स्टेट की अखंडता बनाए रखने के लिए आवश्यक है, जिससे एक आउटपुट चैनल पर विद्युत दोष पड़ोसी चैनलों को प्रभावित नहीं करता। यह मॉड्यूल संगत फील्ड डिवाइस कॉन्फ़िगरेशन में 4-20 mA HART लूप प्रोटोकॉल डायग्नोस्टिक्स के साथ सहज एकीकरण की सुविधा प्रदान करता है, जिससे नियंत्रित तत्वों की द्विदिश स्थिति निगरानी संभव होती है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
प्रश्न: क्या 1C31125G01 सक्रिय Ovation I/O रैक के भीतर हॉट-स्वैपिंग का समर्थन करता है?
उत्तर: यह मॉड्यूल हॉट-स्वैप कार्यक्षमता का समर्थन करता है; सुनिश्चित करें कि I/O चेसिस बैकप्लेन पावर स्थिर है और प्रतिस्थापन प्रक्रिया के दौरान मॉड्यूल आउटपुट टर्मिनलों में कोई बाहरी फील्ड वोल्टेज वापस नहीं आ रहा है।
प्रश्न: क्या इस आउटपुट मॉड्यूल के लिए फर्मवेयर संगतता के संबंध में कोई प्रतिबंध हैं?
उत्तर: संगतता Ovation कंट्रोलर फर्मवेयर संस्करण पर निर्भर करती है; संचार प्रयास करने से पहले सिस्टम कॉन्फ़िगरेशन फ़ाइल को 1C31125G01 हार्डवेयर आईडी को पहचानने के लिए अपडेट करें।
फील्ड इंस्टॉलेशन दिशानिर्देश
- मॉड्यूल डालने से पहले बैकप्लेन कनेक्टर स्लॉट में मलबा या पिन विकृति की जांच करें।
- कार्ड को कैबिनेट गाइड रेल्स के साथ संरेखित करें और कनेक्टर को बैकप्लेन बस के खिलाफ मजबूती से बैठने तक डालें।
- औद्योगिक कंपन से यांत्रिक विस्थापन को रोकने के लिए शीर्ष और नीचे कैप्टिव फास्टनरों का उपयोग करके मॉड्यूल को सुरक्षित करें।
- सभी आउटपुट फील्ड वायरिंग को टर्मिनल ब्लॉक पर समाप्त करें, विद्युत चुम्बकीय हस्तक्षेप (EMI) को कम करने के लिए शील्डेड कंडक्टर्स का उपयोग करें।
- ग्राउंड लूप बनने से रोकने के लिए केबल शील्ड ड्रेन वायर को कैबिनेट में निर्दिष्ट सिंगल-पॉइंट ग्राउंड बस से जोड़ें।
