उत्पाद विवरण
उत्पाद अवलोकन

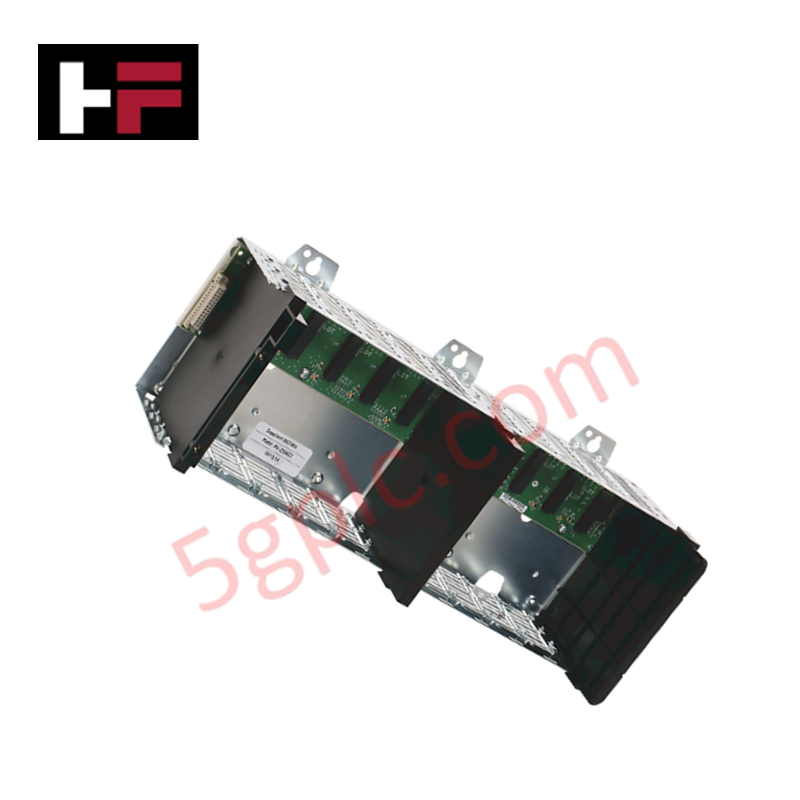

Allen Bradley 1756-A10 किसी भी ControlLogix सिस्टम के लिए भौतिक और विद्युत आधार प्रदान करता है। यह 10-स्लॉट चेसिस ControlLogix प्रोसेसर, I/O मॉड्यूल और संचार ब्रिज कार्ड के बीच उच्च गति डेटा ट्रांसफर को इसके उच्च प्रदर्शन बैकप्लेन के माध्यम से सक्षम बनाता है। यह स्वतंत्र स्थानीय नियंत्रकों से लेकर वितरित I/O नोड्स तक विभिन्न सिस्टम आर्किटेक्चर का समर्थन करता है। हम इस यूनिट को 100% ब्रांड न्यू मूल फैक्ट्री स्टॉक के रूप में प्रदान करते हैं, जिससे सुनहरे मढ़े बैकप्लेन कनेक्टर्स और संरचनात्मक फ्रेम मिशन-क्रिटिकल तैनाती के लिए उत्तम स्थिति में रहते हैं।
तकनीकी विनिर्देश
| विशेषता | विनिर्देश विवरण |
| मॉड्यूल प्रकार | चेसिस (बैकप्लेन) |
| स्लॉट क्षमता | 10 स्लॉट |
| कूलिंग विधि | प्राकृतिक संवहन |
| बैकप्लेन करंट (1.2 VDC) | 1.5 A |
| बैकप्लेन करंट (3.3 VDC) | 4 A |
| बैकप्लेन करंट (5.1 VDC) | 15 A |
| बैकप्लेन करंट (24 VDC) | 2.8 A |
| पावर डिसिपेशन | 5 वाट (6.1 BTU/घंटा) |
| आयाम | 20 x 30 x 8 इंच (50.8 x 76.2 x 20.3 सेमी) |
| वजन | 3.2 पाउंड (1.45 किग्रा) |
इंजीनियरिंग लाभ
-
उच्च गति बैकप्लेन थ्रूपुट: 1756-A10 एक उच्च गति, मल्टी-बस बैकप्लेन का उपयोग करता है जो कई प्रोसेसरों को एक ही रैक में सह-अस्तित्व और डेटा साझा करने की अनुमति देता है। यह आर्किटेक्चर उच्च गति मोशन मॉड्यूल और मानक I/O के बीच संचार बाधाओं को समाप्त करता है।
-
उत्कृष्ट पावर वितरण: 5.1 VDC पर विशाल 15 एम्पियर रेटिंग के साथ, यह चेसिस पावर-भूखे मॉड्यूल जैसे फाइबर-ऑप्टिक संचार कार्ड और उच्च घनत्व एनालॉग मॉड्यूल का समर्थन करता है, बिना वोल्टेज ड्रॉप के जो सिस्टम के अस्थिर व्यवहार का कारण बन सकते हैं।
-
निष्क्रिय संवहन कूलिंग: चेसिस फ्रेम डिज़ाइन मॉड्यूल के चारों ओर वायु प्रवाह को अनुकूलित करता है। यह संवहन-आधारित कूलिंग रणनीति विफलता-प्रवण बाहरी पंखों की आवश्यकता को समाप्त करती है, जिससे पूरे नियंत्रण पैनल के लिए औसत विफलता के बीच का समय (MTBF) बढ़ता है।
-
मजबूत यांत्रिक संरेखण: भारी-शुल्क फ्रेम सटीक मॉड्यूल संरेखण सुनिश्चित करता है। यह कठोरता थर्मल विस्तार या उच्च कंपन वाले औद्योगिक वातावरण के कारण अस्थायी कनेक्शन समस्याओं को रोकती है, जिससे बैकप्लेन पर महंगे स्वर्ण संपर्क पिन सुरक्षित रहते हैं।
अक्सर पूछे जाने वाले प्रश्न
-
क्या मैं किसी भी 1756 सीरीज मॉड्यूल को 1756-A10 के किसी भी स्लॉट में इंस्टॉल कर सकता हूँ?
हाँ। 1756-A10 सार्वभौमिक स्लॉट संगतता प्रदान करता है। आप प्रोसेसर, पावर सप्लाई (विशेष बाएं तरफ की स्थिति में), और I/O मॉड्यूल को किसी भी कॉन्फ़िगरेशन में रख सकते हैं जो आपके सिस्टम की पावर और संचार आवश्यकताओं को पूरा करता हो।
-
क्या इस चेसिस को किसी विशेष पावर सप्लाई की आवश्यकता है?
1756-A10 को 1756 सीरीज पावर सप्लाई की आवश्यकता होती है (जैसे 1756-PA72 या 1756-PB72)। पावर सप्लाई सीधे चेसिस फ्रेम के बाएं तरफ माउंट होती है, जो प्लांट AC या DC पावर को बैकप्लेन के लिए आवश्यक नियंत्रित वोल्टेज में परिवर्तित करती है।
-
इंस्टॉलेशन के दौरान चेसिस को सही तरीके से ग्राउंड कैसे करें?
हमेशा चेसिस को ग्राउंडेड बैकपैनल पर माउंट करें। इष्टतम विद्युतचुंबकीय संगतता (EMC) के लिए, सुनिश्चित करें कि माउंटिंग स्क्रू सीधे धातु से धातु संपर्क बनाते हैं। इससे ग्राउंड लूप्स रोके जाते हैं और संवेदनशील एनालॉग सिग्नल में विद्युत शोर हस्तक्षेप कम होता है।
-
क्या यह उत्पाद फैक्ट्री सील्ड है?
बिल्कुल। यह 1756-A10 100% ब्रांड न्यू है और इसके मूल, अनखुले Allen Bradley पैकेजिंग में आता है। हम उपयोग किए गए, पुनर्नवीनीकृत, या अधिशेष आइटम नहीं बेचते, जिससे आपको एक ऐसा उत्पाद मिलता है जिसका कोई परिचालन इतिहास नहीं होता।
