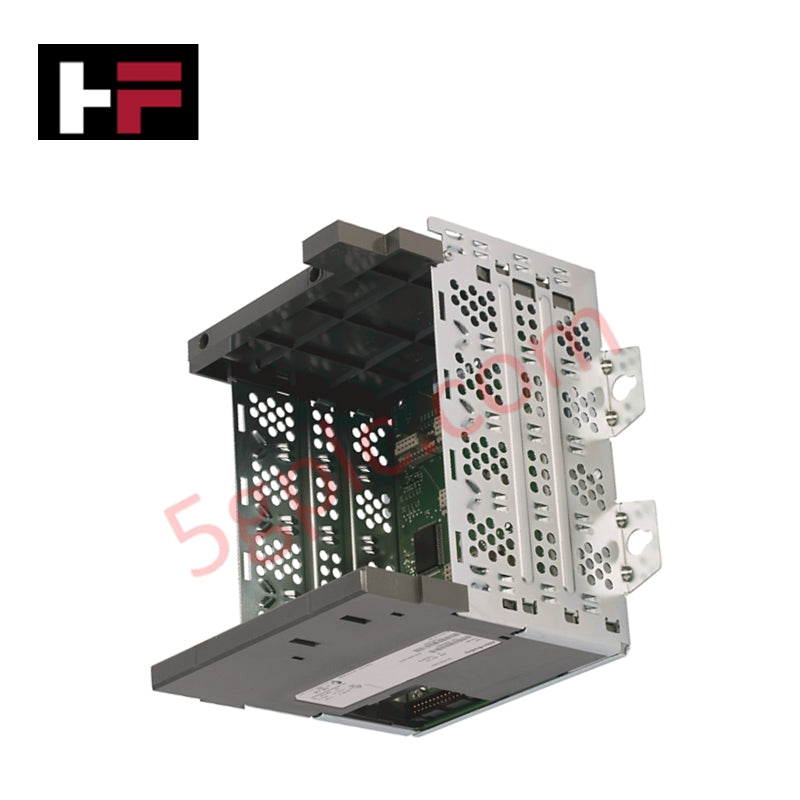

1746-A4 | Allen-Bradley | SLC 500 मॉड्यूलर 4-स्लॉट बैकप्लेन चेसिस

उत्पाद विवरण

 1746-A4 एक कॉम्पैक्ट, 4-स्लॉट मॉड्यूलर रैक है जिसे Allen-Bradley SLC 500 PLC प्लेटफ़ॉर्म के लिए भौतिक और विद्युत आधार के रूप में डिज़ाइन किया गया है। यह चेसिस एकल पावर सप्लाई, एक CPU (यदि स्थानीय रैक में उपयोग किया जाए), और I/O या विशेष मॉड्यूल के संयोजन के लिए आवश्यक आवास प्रदान करता है। टिकाऊपन के लिए इंजीनियर किया गया,  1746-A4  (पार्ट नंबर:  1746-A4) अपने एकीकृत बैकप्लेन के माध्यम से उच्च गति डेटा संचार की सुविधा देता है, जो सभी स्थापित घटकों को 5.1V DC और 24V DC पावर वितरण का समर्थन करता है।

फ्रेम सुरक्षित पैनल माउंटिंग के लिए डिज़ाइन किया गया है और सिस्टम स्थिरता तथा विद्युतचुंबकीय हस्तक्षेप (EMI) सुरक्षा सुनिश्चित करने के लिए समर्पित ग्राउंडिंग पॉइंट प्रदान करता है। विस्तारित नियंत्रण आवश्यकताओं के लिए,  1746-A4 इंटरकनेक्टिंग केबल्स के माध्यम से मल्टी-चेसिस कॉन्फ़िगरेशन का समर्थन करता है, जिससे एक प्रोसेसर से अधिकतम 30 स्लॉट के लिए तीन चेसिस तक जोड़े जा सकते हैं। यह स्थानीयकृत नियंत्रण कार्यों या बड़े वितरित सिस्टम में रिमोट I/O ड्रॉप के लिए आदर्श विकल्प बनाता है।

तकनीकी विनिर्देश

• निर्माता: Allen-Bradley / Rockwell Automation

• मॉडल नंबर: 1746-A4

• चेसिस क्षमता: 4 मॉड्यूलर स्लॉट

• बैकप्लेन वोल्टेज: 5.1V DC और 24V DC

• माउंटिंग कॉन्फ़िगरेशन: पैनल माउंट (आंतरिक कैबिनेट)

• विस्तार सीमा: प्रति सिस्टम कुल 3 चेसिस तक

• इंटरकनेक्ट क्षमता: 1746-C7, 1746-C9, या 1746-C11 इंटरकनेक्ट केबल्स का समर्थन करता है

• ग्राउंडिंग: प्रत्यक्ष पैनल ग्राउंड कनेक्शन

• चेसिस वजन: 0.60 किग्रा (1.31 पाउंड)

• आयाम: लगभग 17.1 x 19.5 x 14.5 सेमी

• सिस्टम संगतता: SLC 500 सीरीज प्रोसेसर और 1746 I/O मॉड्यूल

चयन और तुलना

जबकि  1746-A4 SLC 500 चेसिस परिवार में सबसे छोटा है, यह बड़े 1746-A7 (7-स्लॉट), 1746-A10 (10-स्लॉट), और 1746-A13 (13-स्लॉट) यूनिट्स के समान विद्युत विनिर्देश साझा करता है। यह 4-स्लॉट संस्करण विशेष रूप से छोटे पैमाने के लॉजिक अनुप्रयोगों या सीमित स्थान वाले एनक्लोज़र के लिए अनुकूलित है जहाँ उच्च घनत्व I/O तत्काल आवश्यक नहीं है लेकिन मॉड्यूलरिटी प्राथमिकता बनी रहती है।

इंजीनियरिंग FAQ

क्या मैं 1746-A4 के किसी भी स्लॉट में पावर सप्लाई इंस्टॉल कर सकता हूँ? नहीं, SLC 500 सिस्टम के लिए पावर सप्लाई को  1746-A4 के समर्पित बाएं तरफ के पावर सप्लाई फुटप्रिंट पर ही माउंट करना होता है। यह फुटप्रिंट 4 उपलब्ध I/O स्लॉट में शामिल नहीं होता।

लिंक किए गए चेसिस के बीच अधिकतम दूरी क्या है? जब विस्तार केबल्स का उपयोग करके  1746-A4  को दूसरे रैक से जोड़ा जाता है, तो इंटरकनेक्ट केबल्स की कुल लंबाई मानक कॉन्फ़िगरेशन के लिए 30.48 सेमी (12 इंच) से अधिक नहीं होनी चाहिए ताकि बैकप्लेन बस पर सिग्नल की अखंडता बनी रहे।
