उत्पाद विवरण
उत्पाद अवलोकन

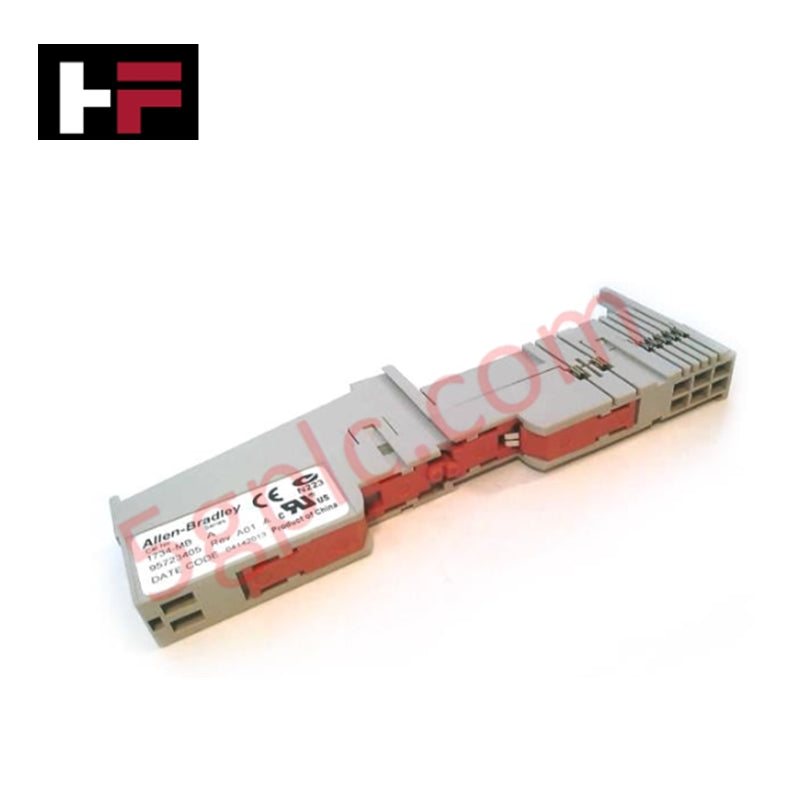

Allen Bradley 1734-TBS POINT I/O सिस्टम के लिए महत्वपूर्ण माउंटिंग और वायरिंग आधार के रूप में कार्य करता है। यह टर्मिनल बेस यूनिट 1734 सीरीज I/O मॉड्यूल के लिए भौतिक इंटरफ़ेस और विद्युत बैकप्लेन कनेक्शन प्रदान करता है। इसमें एक स्प्रिंग-क्लैम्प तंत्र होता है जो बिना आवधिक पुनः कसाव के स्थायी संपर्क तनाव सुनिश्चित करता है। हम इस घटक को 100% नया और मूल के रूप में प्रदान करते हैं, जो आपके वितरित I/O वास्तुकला के लिए संरचनात्मक अखंडता और इष्टतम चालकता की गारंटी देता है।
तकनीकी विनिर्देश
1734-TBS निम्नलिखित यांत्रिक और पर्यावरणीय मापदंडों के साथ उच्च घनत्व वायरिंग समाधान प्रदान करता है:
| विशेषता | विनिर्देश |
| निर्माता | Allen Bradley |
| उत्पाद लाइन | POINT I/O (1734) |
| टर्मिनल प्रकार | स्प्रिंग-क्लैम्प |
| टर्मिनलों की संख्या | 8 |
| ऑपरेटिंग तापमान | -20 से 55 °C (-4 से 131 °F) |
| कंपन प्रतिरोध | 5 G @ 10 से 500 Hz |
| ऑपरेटिंग शॉक | 30 G |
| सापेक्ष आर्द्रता | 5% से 95% (गैर-संघनन) |
| एनक्लोजर रेटिंग | ओपन स्टाइल (IP20) |
| वजन | 0.25 पाउंड (0.11 किग्रा) |
इंजीनियरिंग लाभ
1734-TBS अपनी विशेष क्लैम्पिंग तकनीक के माध्यम से आधुनिक नियंत्रण कैबिनेट डिज़ाइन में विशिष्ट स्थापना चुनौतियों को संबोधित करता है:
-
कंपन-रोधी कनेक्टिविटी: स्प्रिंग-क्लैम्प डिज़ाइन तार पर निरंतर दबाव बनाए रखता है। पारंपरिक स्क्रू टर्मिनलों के विपरीत जो यांत्रिक तनाव के तहत ढीले हो जाते हैं, यह यूनिट उच्च-कंपन अनुप्रयोगों जैसे स्टैम्पिंग प्रेस या कन्वेयर सिस्टम में अस्थायी सिग्नल हानि को रोकता है।
-
तेजी से वायरिंग निष्पादन: यह टर्मिनल बेस असेंबली समय को काफी कम करता है। तकनीशियन छोटे पेचकस का उपयोग करके सीधे तार डालते हैं जिससे स्प्रिंग सक्रिय होती है, जिससे व्यक्तिगत स्क्रू कसने की समय-साध्य प्रक्रिया समाप्त हो जाती है।
-
मॉड्यूलर रखरखाव (RIUP): 1734-TBS "पावर के तहत हटाने और डालने" (RIUP) का समर्थन करता है। इंजीनियर दोषपूर्ण I/O मॉड्यूल को बस बेस से अनप्लग करके बदलते हैं; वायरिंग 1734-TBS पर बिना छेड़े रहती है, जो सिस्टम अपटाइम बनाए रखता है और फील्ड सेवा के दौरान क्रॉस-वायरिंग त्रुटियों को रोकता है।
-
कॉम्पैक्ट आकार: पतला डिज़ाइन DIN रेल घनत्व को अधिकतम करता है। यह इंजीनियरों को सीमित एनक्लोजर स्थानों में उच्च-चैनल गिनती पैक करने की अनुमति देता है बिना पहुंच या थर्मल प्रदर्शन की कुर्बानी दिए।
अक्सर पूछे जाने वाले प्रश्न
-
क्या मैं 1734-TBS को किसी भी POINT I/O मॉड्यूल के साथ उपयोग कर सकता हूँ? हाँ। 1734-TBS डिजिटल और एनालॉग POINT I/O मॉड्यूल की एक विस्तृत श्रृंखला को समायोजित करता है। हालांकि, हमेशा सुनिश्चित करें कि आपके विशिष्ट मॉड्यूल की वर्तमान आवश्यकताएँ और वोल्टेज स्तर इस बेस के 8-टर्मिनल विन्यास के अनुरूप हों।
-
स्प्रिंग-क्लैम्प का 1734-TB स्क्रू-टाइप बेस पर मुख्य लाभ क्या है? 1734-TBS (स्प्रिंग-क्लैम्प) को आवधिक टॉर्क रखरखाव की आवश्यकता नहीं होती। थर्मल साइकलिंग या कंपन वाले वातावरण में, स्क्रू ढीले हो सकते हैं; TBS मॉडल में स्प्रिंग तंत्र स्व-समायोजित होकर गैस-टाइट कनेक्शन बनाए रखता है।
-
मैं 1734-TBS को सही तरीके से कैसे ग्राउंड करूँ? टर्मिनल बेस DIN रेल पर स्नैप होता है, जो चेसिस ग्राउंड स्थापित करता है। सुनिश्चित करें कि DIN रेल स्वयं कम-इम्पीडेंस अर्थ ग्राउंड से जुड़ी हो ताकि स्थापित I/O मॉड्यूल के लिए उचित शील्डिंग और शोर प्रतिरोध प्रदान किया जा सके।
-
क्या इस बेस में रिमूवेबल टर्मिनल ब्लॉक (RTB) शामिल है? 1734-TBS बेस और अंतर्निहित स्प्रिंग-क्लैम्प टर्मिनल असेंबली से बना है। यह एक-टुकड़ा डिज़ाइन वायरिंग इंटरफ़ेस को बैकप्लेन से लॉक रखता है, जो दो-टुकड़ा प्लग करने योग्य विकल्पों की तुलना में अधिक स्थिर यांत्रिक कनेक्शन प्रदान करता है।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
