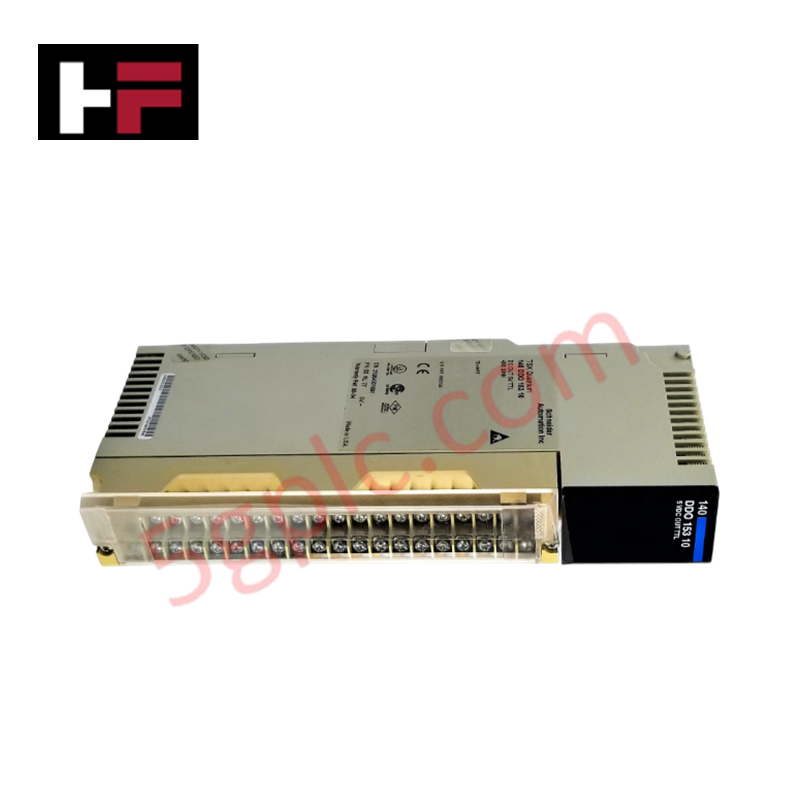

140DDO15310 | Schneider ElectricModicon Quantum 32-चैनल TTL डिस्क्रीट आउटपुट मॉड्यूल（副本）

उत्पाद अवलोकन

 140DDO15310 Schneider Electric Modicon Quantum प्लेटफ़ॉर्म के लिए एक उच्च-घनत्व TTL (ट्रांजिस्टर-ट्रांजिस्टर लॉजिक) इंटरफ़ेस के रूप में कार्य करता है। यह मॉड्यूल 32 डिस्क्रीट आउटपुट्स को प्रबंधित करता है, जो चार अलग-अलग समूहों में आठ-आठ चैनलों में व्यवस्थित हैं, जो लॉजिक-स्तर फील्ड डिवाइसों के लिए उच्च-गति स्विचिंग प्रदान करता है। हम इस यूनिट को  100% नया और मूल फैक्टरी स्टॉक के रूप में प्रदान करते हैं, जो उन्नत औद्योगिक कंप्यूटिंग और ऑटोमेशन आर्किटेक्चर के लिए आवश्यक टाइमिंग सटीकता और वोल्टेज स्थिरता सुनिश्चित करता है।

तकनीकी विनिर्देश

140DDO15310 सिंक लॉजिक और उच्च-गति सर्किट्री का उपयोग करता है ताकि अल्ट्रा-फास्ट प्रतिक्रिया समय प्रदान किया जा सके:

• डिस्क्रीट आउटपुट संख्या: 32 (4 समूह, प्रत्येक में 8 चैनल)

• डिस्क्रीट आउटपुट प्रकार: TTL पॉजिटिव (सिंक)

• डिस्क्रीट आउटपुट वोल्टेज: 5 V DC

• रेटेड सप्लाई वोल्टेज [Us]: 4...5.5 V DC

• प्रतिक्रिया समय: $\leq$ 250 µs (स्टेट 0 से 1 और स्टेट 1 से 0 रेसिस्टिव)

• अधिकतम लोड करंट: 75 mA प्रति पॉइंट / 2.4 A प्रति मॉड्यूल

• आंतरिक पुलअप रेसिस्टर: 440 ओम

• समूहों के बीच पृथक्करण: 1 मिनट के लिए 500 Vrms

• बस करंट आवश्यकता: 350 mA

• एड्रेसिंग आवश्यकता: 2 आउटपुट शब्द

इंजीनियरिंग लाभ

• अत्यंत कम विलंबता स्विचिंग: 250 µs से कम प्रतिक्रिया समय के साथ, यह मॉड्यूल लगभग तात्कालिक नियंत्रण की सुविधा प्रदान करता है। इंजीनियर 140DDO15310 का उपयोग तेज़ सिग्नल सिंक्रोनाइज़ेशन की आवश्यकता वाले अनुप्रयोगों में करते हैं, जैसे उच्च-गति परीक्षण रिग और विशेष लॉजिक गेट इंटरफेसिंग।

• उच्च-घनत्व TTL एकीकरण: 32-पॉइंट आर्किटेक्चर बैकप्लेन दक्षता को अधिकतम करता है। एक मानक Quantum स्लॉट में 32 TTL चैनलों को समाहित करके, उपयोगकर्ता कैबिनेट स्थान की आवश्यकताओं को काफी कम करते हैं जबकि लॉजिक-स्तर पेरिफेरल्स पर व्यापक नियंत्रण बनाए रखते हैं।

• बहु-स्तरीय सुरक्षा: एकीकृत ट्रांज़िएंट वोल्टेज सप्रेशन हर चैनल को नुकसानदेह स्पाइक्स से बचाता है। इसके अतिरिक्त, आंतरिक फ्यूज मॉड्यूल को ओवरकरंट स्थितियों से सुरक्षित रखते हैं, जबकि सिस्टम फ्यूज फटने या फील्ड पावर के नुकसान के लिए तुरंत फॉल्ट संकेत प्रदान करता है।

• उन्नत डायग्नोस्टिक्स: 34-एलईडी एरे व्यापक दृश्य प्रतिक्रिया प्रदान करता है। इसमें सक्रिय बस संचार के लिए एक हरा एलईडी, बाहरी फॉल्ट के लिए एक लाल एलईडी, और प्रत्येक आउटपुट पॉइंट की स्थिति ट्रैक करने के लिए 32 व्यक्तिगत हरे एलईडी शामिल हैं।

• मजबूत सिग्नल पृथक्करण: चैनल समूहों के बीच 500 Vrms पृथक्करण एक समूह में विद्युत शोर को दूसरे समूह में फैलने से रोकता है। यह डिज़ाइन सुनिश्चित करता है कि फील्ड-साइड व्यवधान TTL लॉजिक स्तरों की अखंडता को प्रभावित न करें।

अक्सर पूछे जाने वाले प्रश्न

• क्या 140DDO15310 स्रोत लॉजिक का समर्थन करता है?

  नहीं। यह मॉड्यूल  पॉजिटिव (सिंक) TTL लॉजिक का उपयोग करता है। कृपया अपने फील्ड डिवाइस की वायरिंग आवश्यकताओं की जांच करें ताकि सिंक-स्टाइल आउटपुट के साथ संगतता सुनिश्चित हो सके।

• मॉड्यूल फील्ड-साइड पावर फेल्योर का संकेत कैसे देता है?

  मॉड्यूल में अंतर्निर्मित फॉल्ट डिटेक्शन है। यदि यह फील्ड पावर के नुकसान या आंतरिक फ्यूज के फटने का पता लगाता है, तो फ्रंट पैनल पर लाल "F" एलईडी जल उठती है, और मॉड्यूल Quantum प्रोसेसर को फॉल्ट स्थिति भेजता है।

• क्या मैं इस मॉड्यूल का उपयोग उच्च-वोल्टेज AC स्विचिंग के लिए कर सकता हूँ?

  बिल्कुल नहीं। यह एक निम्न-वोल्टेज TTL मॉड्यूल है जो विशेष रूप से  5 V DC लॉजिक सिग्नल के लिए डिज़ाइन किया गया है। AC स्विचिंग के लिए, आपको 140DRC83000 जैसे रिले आउटपुट मॉड्यूल या 140DAO85300 जैसे AC आउटपुट मॉड्यूल का उपयोग करना होगा।

• कंट्रोलर सॉफ़्टवेयर में एड्रेसिंग आवश्यकता क्या है?

  140DDO15310 को आपके कॉन्फ़िगरेशन सॉफ़्टवेयर (जैसे Concept या Unity Pro) में सभी 32 चैनलों को सही ढंग से एड्रेस करने के लिए  2 आउटपुट शब्द की आवश्यकता होती है।
