उत्पाद विवरण
तकनीकी अवसंरचना और प्रदर्शन

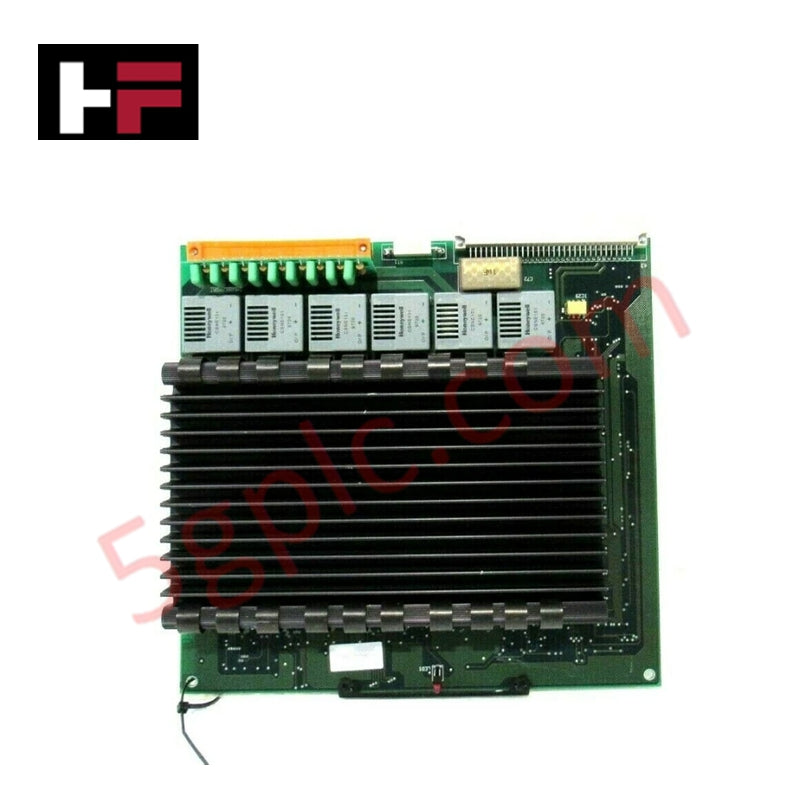

DSQC 236D (3HAB2207-1/3) एक विशेष पावर रेगुलेशन मॉड्यूल है जिसे विशेष रूप से लेगेसी ABB S4 रोबोट कंट्रोलर पीढ़ी के लिए डिज़ाइन किया गया है। यह यूनिट सर्वो ड्राइव सिस्टम के लिए प्राथमिक विद्युत इंटरफ़ेस के रूप में कार्य करता है, जो रोबोट के उच्च प्रदर्शन मोटरों को चलाने के लिए आवश्यक वोल्टेज को परिवर्तित और स्थिर करता है। निर्माता द्वारा आधिकारिक रूप से बंद किए जाने के बावजूद, DSQC 236D मौजूदा S4 इंस्टॉलेशनों को बनाए रखने के लिए एक महत्वपूर्ण घटक बना हुआ है, जो चिकनी मल्टी-एक्सिस गति सुनिश्चित करने और एन्कोडर फीडबैक त्रुटियों को रोकने के लिए आवश्यक करंट फ़िल्ट्रेशन और सर्ज सुरक्षा प्रदान करता है।
विस्तृत तकनीकी विनिर्देश
निम्नलिखित पैरामीटर DSQC 236D (3HAB2207-1/3) के परिचालन और भौतिक प्रोफ़ाइल को परिभाषित करते हैं:
-
कार्यात्मक भूमिका: सर्वो ड्राइव पावर सप्लाई बोर्ड
-
कंट्रोलर पीढ़ी: ABB S4 (लेगेसी)
-
भाग श्रेणी: रोबोटिक मोशन कंट्रोल हार्डवेयर
-
लगभग वजन: 0.91 किग्रा (2.00 पाउंड)
-
कूलिंग आवश्यकता: ड्राइव रैक के भीतर संवहन या फोर्स्ड-एयर कूलिंग
-
सुरक्षा एकीकरण: मानक ओवर-करंट और थर्मल सुरक्षा सर्किट्री शामिल है
-
जीवन चक्र स्थिति: लेगेसी / निर्माता द्वारा बंद किया गया
परिचालन कार्यान्वयन और सामान्य प्रश्न
DSQC 236D पर हार्डवेयर दोष के मुख्य संकेतक क्या हैं?
DSQC 236D (3HAB2207-1/3) की विफलता आमतौर पर "ड्राइव सिस्टम वोल्टेज कम" त्रुटियों या रोबोट मोटरों को सक्षम न कर पाने (मोटर बंद स्थिति) के रूप में प्रकट होती है। तकनीशियनों को बोर्ड पर कैपेसिटर के खराब होने या रेक्टिफायर ब्रिज पर थर्मल तनाव के संकेतों की जांच करनी चाहिए।
क्या यह यूनिट S4C या S4C+ कंट्रोलर्स के साथ संगत है?
हालांकि S4C पीढ़ी S4 के बाद आई, DSQC 236D विशेष रूप से मूल S4 हार्डवेयर आर्किटेक्चर के लिए डिज़ाइन की गई है। S4C सिस्टम आमतौर पर DSQC 300 श्रृंखला या एकीकृत ड्राइव मॉड्यूल का उपयोग करते हैं जो इस यूनिट के साथ भौतिक रूप से विनिमेय नहीं हैं।
क्या इस बोर्ड को सॉफ़्टवेयर कॉन्फ़िगरेशन की आवश्यकता है?
नहीं। एक हार्डवेयर-स्तरीय पावर रेगुलेशन बोर्ड के रूप में, DSQC 236D (3HAB2207-1/3) प्लग-एंड-प्ले है। हालांकि, हटाने या स्थापना का प्रयास करने से पहले सभी पावर को सुरक्षित रूप से लॉक आउट करना आवश्यक है ताकि आर्किंग और बैकप्लेन को नुकसान से बचाया जा सके।
तुलना: DSQC 236D बनाम DSQC 236T
| विशेषता | DSQC 236D (3HAB2207-1) | DSQC 236T (3HAB2211-1) |
| सिस्टम | S4 रोबोट कंट्रोलर | S4 रोबोट कंट्रोलर |
| सर्किट्री | मानक ड्राइव सप्लाई | हाई-टॉर्क / विशेषीकृत |
| फॉर्म फैक्टर | सिंगल स्लॉट कार्ड | सिंगल स्लॉट कार्ड |
| विश्वसनीयता | औद्योगिक मानक | औद्योगिक मानक |
