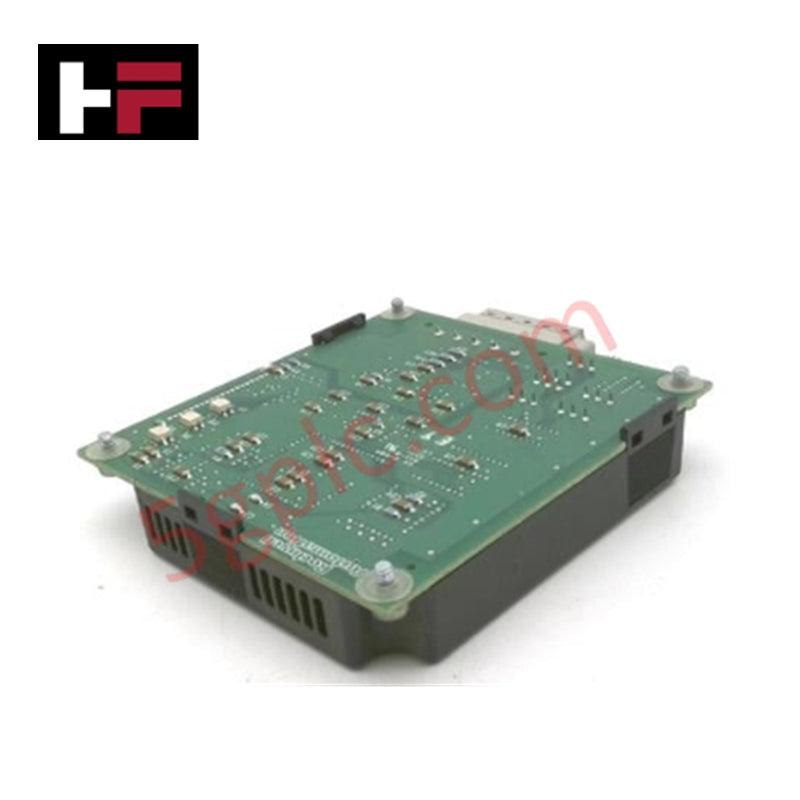

एलेन-ब्रैडली 20-COMM-D पावरफ्लेक्स डिवाइसनेट संचार अनुकूलक

समीक्षा

 Allen-Bradley 20-COMM-D एक DeviceNet संचार अनुकूलक है जो PowerFlex AC ड्राइव और SMC नियंत्रकों के लिए विकसित किया गया है। यह ड्राइव और DeviceNet नेटवर्क के बीच निर्बाध समाकलन प्रदान करता है, उच्च गति संचार दरों और उन्नत स्वचालन प्रणालियों के लिए वास्तविक समय नियंत्रण डेटा विनिमय का समर्थन करता है।

तकनीकी विनिर्देश

• निर्माता: Allen-Bradley

• उत्पाद श्रंखला: PowerFlex श्रृंखला

• भाग संख्या: 20-COMM-D

• उत्पाद प्रकार: DeviceNet संचार अनुकूलक

• अनुकूल ड्राइव: PowerFlex 70, 700, 700H, 700S, 700L, 750 श्रृंखला; साथ ही PowerFlex डिजिटल AC ड्राइव, SMC Flex, और SMC-50 स्मार्ट मोटर नियंत्रकों के साथ भी अनुकूल

• संचार प्रोटोकॉल: DeviceNet, DPI (ड्राइव पेरिफेरल इंटरफ़ेस)

• संचार पोर्ट:

• 1 DPI कनेक्टर

• 1 DeviceNet कनेक्टर

• डेटा दरें: 125 kbps, 250 kbps, 500 kbps

• RPI (अनुरोधित पैकेट अंतराल): न्यूनतम 5 मिलीसेकंड

• अधिकतम TCP कनेक्शन: 30

• ड्राइव विद्युत खपत: 5V DC पर 150 mA (होस्ट ड्राइव या DPI बाहरी किट द्वारा आपूर्ति)

• नेटवर्क विद्युत खपत: 24V DC पर 60 mA (नेटवर्क द्वारा आपूर्ति)

• एलईडी संकेतक: ड्राइव, अनुकूलक, और नेटवर्क स्थिति के लिए तीन एलईडी

• कार्यशील तापमान: 10–50 °C (14–122 °F)

• भंडारण तापमान: -40–85 °C (-40–185 °F)

• माउंटिंग प्रकार: पैनल माउंट (IP20, NEMA/UL प्रकार 1 आवरण)

• वजन: 0.19 पाउंड (0.09 किलोग्राम)

मुख्य विशेषताएँ

• निर्बाध समाकलन: PowerFlex ड्राइव और मोटर नियंत्रकों के लिए DeviceNet कनेक्टिविटी सक्षम करता है।

• उच्च गति संचार: तेजी से डेटा स्थानांतरण के लिए 500 kbps तक समर्थन।

• लचीला नेटवर्क विन्यास: बॉड दरों और कनेक्शन मापदंडों को समायोजित करने योग्य।

• वास्तविक समय नियंत्रण: 5 मिलीसेकंड न्यूनतम RPI सटीक, समय-संवेदनशील संचार सुनिश्चित करता है।

• स्थिति प्रतिक्रिया: त्रि-रंग एलईडी संकेतक नेटवर्क और अनुकूलक निदान एक नजर में प्रदान करते हैं।

• ऊर्जा दक्षता: ड्राइव और DeviceNet नेटवर्क दोनों से कम धारा खींचता है।

प्रयोग के परिदृश्य

• कारखाना स्वचालन: PowerFlex ड्राइव को DeviceNet नेटवर्क से जोड़कर समन्वित नियंत्रण।

• प्रक्रिया प्रणाली: वितरित नियंत्रण और मोटर समन्वय के लिए उपयुक्त।

• सामग्री प्रबंधन: कन्वेयर और पैकेजिंग के लिए समकालिक ड्राइव संचार का समर्थन।

• ऊर्जा प्रबंधन: बहु-ड्राइव प्रणालियों में कुशल निगरानी और नियंत्रण सक्षम करता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: 20-COMM-D अनुकूलक किन ड्राइवों के साथ अनुकूल है?
उत्तर: यह PowerFlex 70, 700, 700H, 700S, 700L, 750 ड्राइव और SMC Flex/SMC-50 नियंत्रकों का समर्थन करता है।

प्रश्न: समर्थित संचार गति क्या है?
उत्तर: अनुकूलक 125 kbps, 250 kbps, और 500 kbps पर कार्य करता है।

प्रश्न: कितने TCP कनेक्शन समर्थित हैं?
उत्तर: अनुकूलक एक साथ 30 कनेक्शन तक अनुमति देता है।

प्रश्न: DC-OK एलईडी क्या सूचित करता है?
उत्तर: एलईडी संकेतक संचार, अनुकूलक, और ड्राइव कनेक्शन स्थिति दिखाते हैं।

प्रश्न: क्या इसे किसी भी आवरण में माउंट किया जा सकता है?
उत्तर: यह IP20 और NEMA/UL प्रकार 1 सुरक्षा के साथ पैनल माउंटिंग के लिए डिज़ाइन किया गया है।
