उत्पाद विवरण

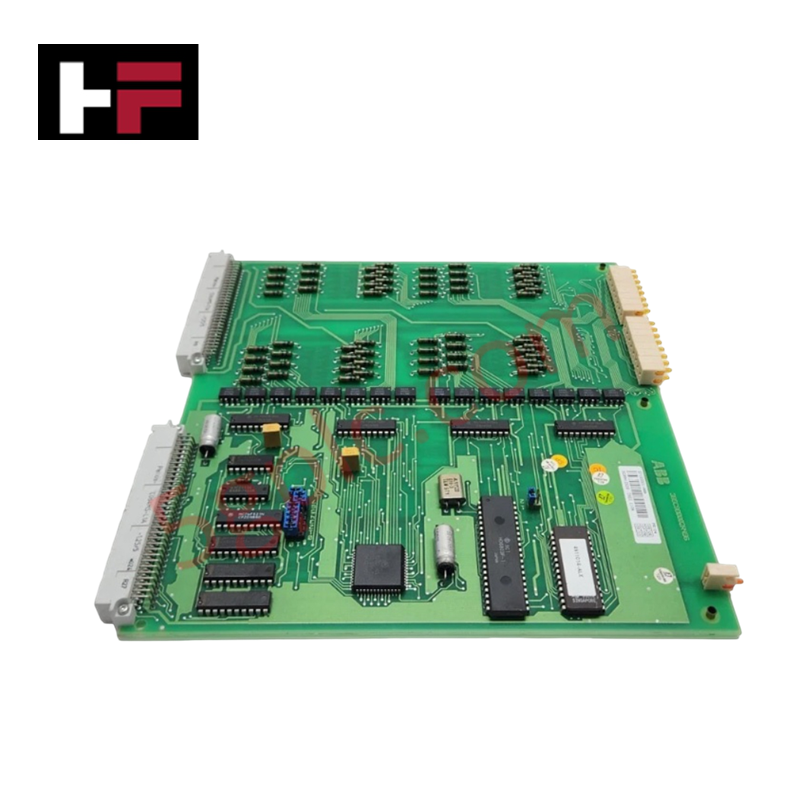

ABB Advant Master सिस्टम में डिस्क्रीट सिग्नल अधिग्रहण और स्थिति प्रसंस्करण के लिए कॉन्फ़िगर किया गया, ABB DSDI 110A 57160001-AAA (DSDI 110A डिजिटल इनपुट मॉड्यूल) सीधे भौतिक/विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | DSDI 110A |
| ऑर्डर कोड | 57160001-AAA |
| ब्रांड | ABB |
| उत्पत्ति | स्वीडन / जर्मनी |
| उत्पाद प्रकार | डिजिटल इनपुट मॉड्यूल |
| वजन | 0.34 किग्रा |
| आयाम | मानक सबरैक I/O कार्ड आयाम |
| ऑपरेटिंग तापमान | 0 से 55 डिग्री सेल्सियस |
| पावर खपत | सबरैक बैकप्लेन के माध्यम से बस-पावर्ड |
| कस्टम्स टैरिफ नंबर | 85389099 |
| WEEE श्रेणी | उत्पाद WEEE दायरे में नहीं है |
बैकप्लेन बस संचार और I/O घनत्व स्केलिंग
ABB DSDI 110A डिजिटल इनपुट बोर्ड आने वाली फील्ड संपर्क स्थितियों को प्रक्रिया नियंत्रक पते के लिए पृथक लॉजिक सिग्नल में परिवर्तित करता है। बैकप्लेन आर्किटेक्चर पर समानांतर बस संचार सभी चैनलों में उच्च गति डेटा अपडेट दर सुनिश्चित करता है। मानकीकृत कार्ड लेआउट सबरैक एनक्लोजर के भीतर अनुकूलित I/O घनत्व स्केलिंग का समर्थन करता है, जिससे प्रणालीगत हार्डवेयर संशोधनों के बीच सटीक फर्मवेयर फ्लैश संगतता बनी रहती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: DSDI 110A बोर्ड फील्ड संपर्क सिग्नल को केंद्रीय नियंत्रक तक कैसे स्थानांतरित करता है?
उत्तर: इनपुट सर्किट चैनल आने वाले फील्ड स्थिति वोल्टेज को ऑप्टो-आइसोलेट करते हैं और कंडीशन्ड लॉजिक सिग्नल को सीधे सबरैक बैकप्लेन बस के माध्यम से प्रोसेसर मॉड्यूल तक पहुंचाते हैं।
प्रश्न: क्या सिस्टम रैक संचालन के दौरान DSDI 110A बोर्ड के लिए हॉट-स्वैपिंग की अनुमति है?
उत्तर: बैकप्लेन बस संचार दोष और विद्युत ट्रांजिएंट से बचने के लिए कार्ड निकालने से पहले सिस्टम रैक पावर को अलग करना या विशिष्ट स्लॉट को अक्षम करना आवश्यक है।
फील्ड स्थापना दिशानिर्देश
- DSDI 110A बोर्ड डालने या निकालने से पहले लक्षित सबरैक स्लॉट की पावर बंद करें।
- बोर्ड के किनारों को सबरैक कार्ड गाइड चैनलों के साथ संरेखित करें और कार्ड को धीरे-धीरे धकेलें जब तक कि पीछे का मल्टी-पिन कनेक्टर बैकप्लेन कनेक्टर में लॉक न हो जाए।
- ठोस चेसिस अर्थ निरंतरता सुनिश्चित करने और यांत्रिक कंपन के खिलाफ लॉक करने के लिए फ्रंट फेसप्लेट पर ऊपर और नीचे रिटेनिंग स्क्रू कसें।
- विद्युत शोर हस्तक्षेप से बचने के लिए फील्ड इनपुट वायरिंग को एसी पावर कंडक्टर से दूर अलग केबल डक्ट के माध्यम से मार्गदर्शित करें।
- ऑपरेशनल पावर लागू करने से पहले फील्ड वायरिंग शील्ड को कैबिनेट ग्राउंड बस बार से कनेक्ट करें।
