उत्पाद विवरण

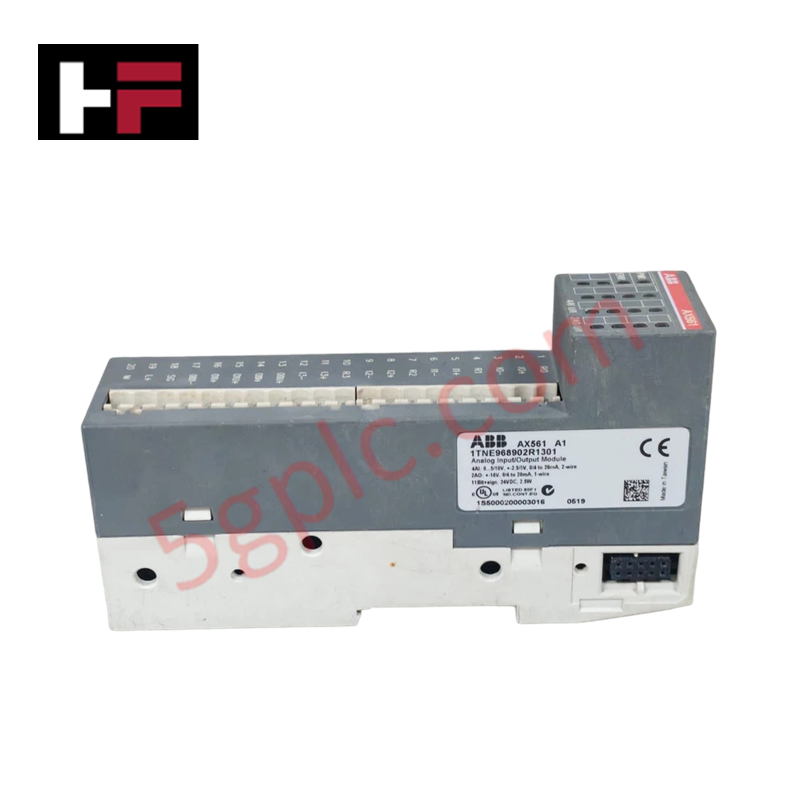

ABB AX561 1TNE968902R1301, जिसे AX561 एनालॉग इनपुट/आउटपुट मॉड्यूल के रूप में भी सूचीबद्ध किया गया है, ABB S500 और AC500-eCo I/O प्लेटफार्मों के भीतर एनालॉग सिग्नल प्रोसेसिंग और फील्ड डिवाइस नियंत्रण के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है। यह मॉड्यूल 4 एनालॉग इनपुट और 2 एनालॉग आउटपुट को प्रबंधित करता है, जो वोल्टेज या करंट लूप के लिए 1-वायर कनेक्शन योजना का उपयोग करते हैं। यह आने वाले एनालॉग फील्ड वेरिएबल्स को 12-बिट डिजिटल मानों में परिवर्तित करता है जबकि फील्ड एक्ट्यूएटर्स को अनुपातिक नियंत्रण सिग्नल भेजता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | AX561 1TNE968902R1301 |
| ब्रांड | ABB |
| उत्पत्ति | जर्मनी / चीन |
| वजन | 0.122 किग्रा (0.27 पाउंड) शुद्ध / 0.225 किग्रा सकल |
| आयाम | 34 मिमी x 135 मिमी x 74 मिमी (1.34 इंच x 5.31 इंच x 2.91 इंच) |
| ऑपरेटिंग तापमान | 0 से +60 डिग्री सेल्सियस (स्टोरेज: -40 से +70 डिग्री सेल्सियस) |
| पावर खपत | आंतरिक I/O बस और 24 VDC प्रक्रिया पावर के माध्यम से आपूर्ति की जाती है |
| एनालॉग इनपुट | 4 चैनल (वोल्टेज U, करंट I, 12-बिट रिज़ॉल्यूशन) |
| एनालॉग आउटपुट | 2 चैनल (वोल्टेज U, करंट I, 12-बिट रिज़ॉल्यूशन) |
| वायरिंग इंटरफेस | 1-वायर कनेक्शन, प्लग करने योग्य टर्मिनल ब्लॉक्स |
| सुरक्षा स्तर | IP20 हाउसिंग |
डिटर्मिनिस्टिक I/O डेंसिटी स्केलिंग और फर्मवेयर फ्लैश संगतता
AX561 मॉड्यूल कॉम्पैक्ट DIN-रेल माउंटिंग फुटप्रिंट के भीतर एनालॉग I/O डेंसिटी को स्केल करता है, जो S500 एक्सपेंशन बस पर निरंतर सिग्नल अपडेट निष्पादित करता है। AC500-eCo CPU प्रोसेसरों में एकीकृत फर्मवेयर फ्लैश संगतता रैक इनिशियलाइज़ेशन के दौरान स्वचालित पैरामीटर असाइनमेंट सुनिश्चित करती है। उच्च-गति बैकप्लेन संचार डेटा ट्रांसमिशन विलंबों को रोकता है, इनपुट अधिग्रहण और आउटपुट कमांड चैनलों दोनों पर 12-बिट कन्वर्ज़न चक्रों के लिए डिटर्मिनिस्टिक निष्पादन बनाए रखता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: AX561 मॉड्यूल के एनालॉग चैनलों पर कौन सा रिज़ॉल्यूशन प्रदान किया जाता है?
उत्तर: 4 एनालॉग इनपुट और 2 एनालॉग आउटपुट दोनों में 12-बिट एनालॉग-टू-डिजिटल / डिजिटल-टू-एनालॉग सिग्नल कन्वर्ज़न रिज़ॉल्यूशन होता है।
प्रश्न: क्या AX561 चैनलों को CPU लॉजिक निष्पादित करते समय हॉट-स्वैप किया जा सकता है?
उत्तर: नहीं। बस संचार त्रुटियों और हार्डवेयर क्षति से बचने के लिए मॉड्यूल को हटाने या लगाने से पहले CPU टर्मिनल बेस और प्रक्रिया वोल्टेज सप्लाई को अलग करना आवश्यक है।
फील्ड इंस्टॉलेशन दिशानिर्देश
- AX561 को S500/AC500-eCo टर्मिनल बेस यूनिट पर मानक 35 मिमी DIN रेल पर माउंट करें, जब तक लॉकिंग लैच मजबूती से क्लिक न करे तब तक दबाएं।
- प्लग करने योग्य टर्मिनल ब्लॉक्स में कंडक्टर्स डालने से पहले वोल्टेज (U) या करंट (I) लूप के लिए सभी फील्ड वायरिंग को डी-एनर्जाइज़ करें।
- एनालॉग सिग्नल केबल्स को उच्च-वोल्टेज AC लाइनों और स्विचिंग इंडक्टिव लोड्स से कम से कम 200 मिमी की दूरी पर भौतिक रूप से अलग रखें।
- 12-बिट रिज़ॉल्यूशन चैनलों में संभावित ग्राउंड लूप हस्तक्षेप को समाप्त करने के लिए सभी शील्डेड ट्विस्टेड-पेयर केबल्स को पैनल प्रवेश बिंदु के पास एक ही बिंदु पर ग्राउंड करें।
- सुनिश्चित करें कि टर्मिनल ब्लॉक स्क्रू 0.5 Nm टॉर्क पर कसें ताकि सुरक्षित यांत्रिक और विद्युत संपर्क बना रहे।
