उत्पाद विवरण

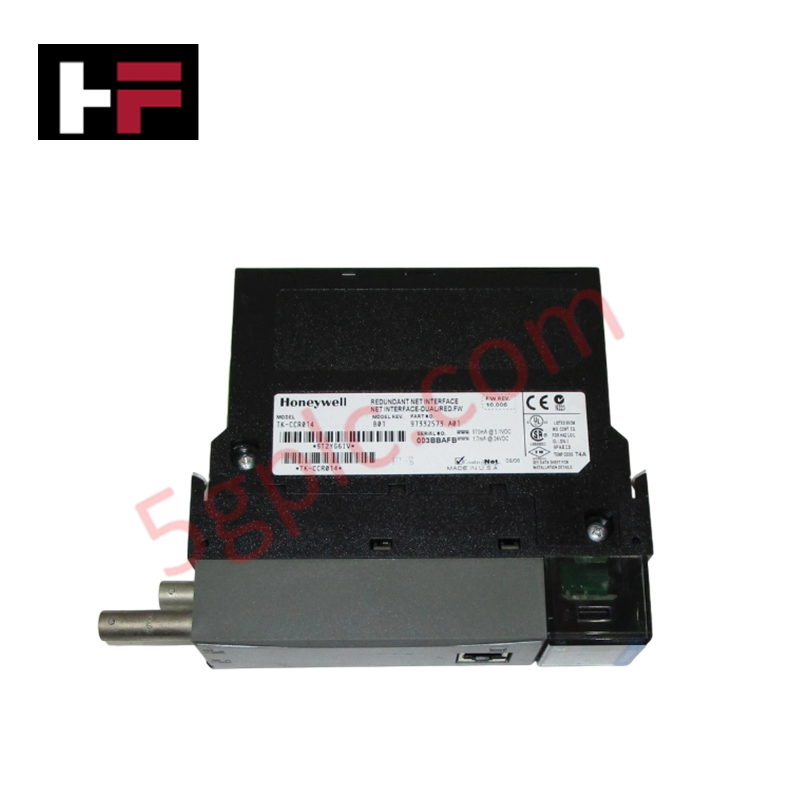

Honeywell Experion PKS नेटवर्क में उच्च-घनत्व I/O एकीकरण और सीरियल बस रूटिंग के लिए कॉन्फ़िगर किया गया, Honeywell TK-CCR014 97332573 A01 (TK-CCR014 बहुक्रियात्मक नियंत्रण मॉड्यूल) प्रत्यक्ष भौतिक/विद्युत निष्पादन प्रदान करता है। पार्ट नंबर 97332573-A01 के अंतर्गत सूचीबद्ध और फ़र्मवेयर संशोधन 10.006 के साथ, यह 4 एनालॉग इनपुट, 4 एनालॉग आउटपुट, 8 डिजिटल इनपुट और 8 डिजिटल आउटपुट को संसाधित करता है, साथ ही सीरियल RS-232 और RS-485 इंटरफ़ेस पर अनावर्ती नेटवर्क संचार निष्पादित करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | TK-CCR014 (PN: 97332573-A01) |
| ब्रांड | Honeywell |
| मूल | औद्योगिक मानक असेंबली |
| वज़न | 0.5 kg |
| आयाम | 115 mm x 76 mm x 38 mm |
| संचालन तापमान | -20 से +70 deg C |
| बिजली खपत | सामान्यतः 25 W, अधिकतम 35 W |
| इनपुट पावर | 24 VDC |
| प्रोसेसर और मेमोरी | 32-बिट RISC (800 MHz), 512 MB RAM, 1 GB Flash |
| I/O चैनल | 4 AI, 4 AO, 8 DI, 8 DO |
| संचार इंटरफ़ेस | RS-232, RS-485 |
| फ़र्मवेयर संशोधन | Rev 10.006 |
| सुरक्षा रेटिंग | IP20 |
| सिस्टम संगतता | Honeywell Experion PKS |
4-20 mA HART लूप प्रोटोकॉल और DCS एकीकरण
TK-CCR014 नियंत्रण मॉड्यूल में चैनल-दर-चैनल आइसोलेशन बैरियर शामिल हैं, जो एनालॉग फ़ील्ड इंस्ट्रूमेंटेशन सर्किट को आंतरिक 32-बिट RISC प्रोसेसिंग लॉजिक से अलग करते हैं। यह विद्युत आइसोलेशन ग्राउंड लूप पोटेंशियल शिफ्ट को रोकता है और आने वाले फ़ील्ड चैनलों पर एनालॉग-से-डिजिटल रूपांतरण के दौरान कॉमन-मोड शोर को दबाता है। मॉड्यूल सीरियल RS-485 नेटवर्क पर नियतात्मक सिग्नल ट्रांसफ़र बनाए रखता है, जबकि केंद्रीय Honeywell Experion PKS नोड्स से जुड़े सह-स्थित 4-20 mA HART लूप प्रोटोकॉल उपकरणों को संसाधित करता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या TK-CCR014 मॉड्यूल को अपने फ़ील्ड-साइड लॉजिक संचालन के लिए बाहरी बिजली आपूर्ति की आवश्यकता होती है?
उत्तर: हाँ, यूनिट को समर्पित नाममात्र 24 VDC बाहरी आपूर्ति की आवश्यकता होती है। यह सामान्य लोड पर 25 W और अधिकतम 35 W तक बिजली खींचती है।
प्रश्न: TK-CCR014 पर सीरियल नेटवर्क इंटरफ़ेस भौतिक रूप से कैसे कॉन्फ़िगर किए गए हैं?
उत्तर: मॉड्यूल में अंतर्निर्मित RS-232 और RS-485 संचार इंटरफ़ेस हैं, जो वितरित नियंत्रण टोपोलॉजी के भीतर पॉइंट-टू-पॉइंट और मल्टी-ड्रॉप सीरियल बस प्रोटोकॉल संभालते हैं।
प्रश्न: TK-CCR014 यूनिट बदलने के लिए फ़र्मवेयर संगतता की क्या आवश्यकता है?
उत्तर: प्रतिस्थापन यूनिट को होस्ट सिस्टम नोड कॉन्फ़िगरेशन से मेल खाना चाहिए और अपनी 1 GB फ़्लैश मेमोरी पर फ़र्मवेयर संशोधन 10.006 (या संगत फ़्लैश रिलीज़) चलाना चाहिए।
फ़ील्ड इंस्टॉलेशन दिशानिर्देश
- कंट्रोल कैबिनेट के अंदर TK-CCR014 मॉड्यूल को माउंट करने या वायरिंग करने से पहले 24 VDC बिजली स्रोत को अलग करें।
- एनक्लोज़र को मानक DIN रेल या पैनल सतह पर स्नैप करें और तापीय संवहन के लिए IP20 हाउसिंग के चारों ओर पर्याप्त जगह बनाए रखें।
- शोर प्रतिरोधकता बनाए रखने के लिए सभी RS-485 और एनालॉग इनपुट केबल शील्ड को मुख्य कैबिनेट ग्राउंड बार से जोड़ें।
- बिजली बहाल करने से पहले 4 AI, 4 AO, 8 DI और 8 DO चैनलों के टर्मिनल पिन असाइनमेंट के अनुसार फ़ील्ड वायरिंग कड़ाई से कनेक्ट करें।
