उत्पाद विवरण
उत्पाद अवलोकन

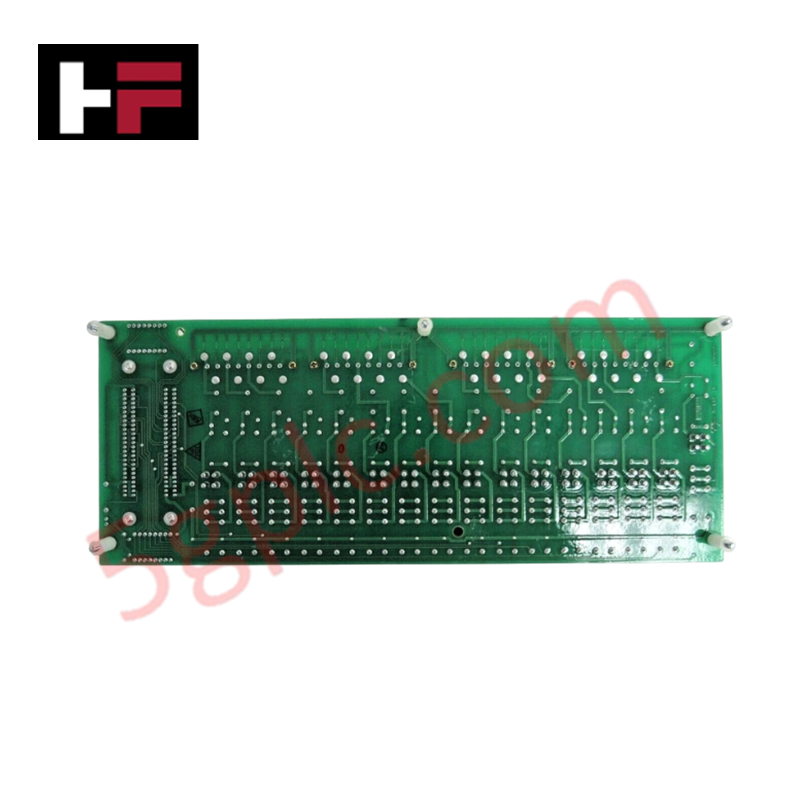

Honeywell MC-TDOR12 (पार्ट नंबर: 51309148-175) Honeywell DCS आर्किटेक्चर के भीतर एक उच्च क्षमता वाला डिजिटल रिले आउटपुट फील्ड टर्मिनेशन असेंबली (FTA) के रूप में कार्य करता है। यह मॉड्यूल निम्न-स्तरीय सिस्टम लॉजिक और उच्च-शक्ति फील्ड उपकरणों के बीच महत्वपूर्ण इंटरफ़ेस प्रदान करता है, जो प्रभावशाली रूप से 16 स्वतंत्र इलेक्ट्रोमैकेनिकल रिले चैनलों को स्विच करता है। हम यह असेंबली 100% बिल्कुल नया और मूल फैक्ट्री स्थिति में प्रदान करते हैं, जिससे आपकी सुविधा मिशन-क्रिटिकल वाल्व, मोटर और अलार्म सिस्टम के स्विचिंग के लिए शुद्ध हार्डवेयर का उपयोग करती है।
तकनीकी विशिष्टताएँ
| विशेषता | विशिष्टता विवरण |
| मॉडल नंबर | MC-TDOR12 |
| पार्ट नंबर | 51309148-175 |
| आउटपुट प्रकार | इलेक्ट्रोमैकेनिकल रिले (गैर-रिडंडेंट) |
| चैनल संख्या | 16 चैनल |
| वोल्टेज रेटिंग | 120 VAC / 125 VDC |
| प्रतिक्रिया समय | < 10 मिलीसेकंड |
| टर्मिनल इंटरफ़ेस | कंप्रेशन टर्मिनल |
| माउंटिंग आकार | आकार B (12 इंच / 307 मिमी) |
| आयाम | 46.1 सेमी x 12 सेमी x 5.5 सेमी |
| यूनिट वजन | 0.82 किग्रा |
इंजीनियरिंग लाभ
-
उच्च-शक्ति स्विचिंग बहुमुखी प्रतिभा: MC-TDOR12 दोनों 120 VAC और 125 VDC लोड को संभालता है। यह द्वि-वोल्टेज क्षमता DCS को FTA से सीधे विभिन्न औद्योगिक एक्टुएटर्स और सोलिनॉइड्स को नियंत्रित करने की अनुमति देती है, बिना बाहरी इंटरपोज़िंग रिले की आवश्यकता के।
-
तेज लॉजिक निष्पादन: आंतरिक इलेक्ट्रोमैकेनिकल घटक 10 मिलीसेकंड से कम प्रतिक्रिया समय प्राप्त करते हैं। यह उच्च गति स्विचिंग सुनिश्चित करता है कि सुरक्षा इंटरलॉक्स और प्रक्रिया अनुक्रम न्यूनतम विलंबता के साथ सक्रिय हों, जिससे डाउनस्ट्रीम उपकरणों की सुरक्षा होती है।
-
एकीकृत सर्किट सुरक्षा: प्रत्येक चैनल में अंतर्निर्मित सर्ज और शॉर्ट-सर्किट सुरक्षा होती है। यह सुरक्षा फील्ड-साइड विद्युत दोषों को संवेदनशील I/O प्रोसेसर तक पहुँचने से रोकती है, केंद्रीय नियंत्रण प्रणाली को गंभीर नुकसान से अलग करती है।
-
सुरक्षित, कंपन-प्रतिरोधी वायरिंग: कंप्रेशन टर्मिनल फील्ड वायरिंग के लिए उच्च-टॉर्क पकड़ प्रदान करते हैं। यह यांत्रिक डिज़ाइन पावर जनरेशन या कंप्रेसर स्टेशनों जैसे उच्च-कंपन वातावरण में तार खींचने या अस्थायी संपर्क समस्याओं के जोखिम को समाप्त करता है।
-
मानकीकृत फुटप्रिंट: "आकार B" (12-इंच) फॉर्म फैक्टर मानक Honeywell चेसिस में एकदम फिट बैठता है। यह मानकीकृत आकार त्वरित फील्ड प्रतिस्थापन की अनुमति देता है और सिस्टम विस्तार या रेट्रोफिट के दौरान कैबिनेट लेआउट योजना को सरल बनाता है।
अक्सर पूछे जाने वाले प्रश्न
-
क्या MC-TDOR12 सीधे प्रेरक लोड संभाल सकता है?
हाँ। इस FTA पर इलेक्ट्रोमैकेनिकल रिले निर्दिष्ट वोल्टेज रेटिंग तक प्रेरक लोड स्विच करते हैं। हालांकि, अत्यधिक उच्च-साइकिल अनुप्रयोगों के लिए, हम आपके विशिष्ट फील्ड डिवाइस की सर्ज दबाव आवश्यकताओं की जांच करने की सलाह देते हैं ताकि रिले की सेवा जीवन अधिकतम हो सके।
-
इस और एक मानक डिजिटल आउटपुट मॉड्यूल के बीच मुख्य अंतर क्या है?
मानक डिजिटल आउटपुट मॉड्यूल अक्सर कम-धारा वाले 24VDC सिग्नल प्रदान करते हैं। MC-TDOR12 भौतिक रिले संपर्कों का उपयोग करता है जो बहुत उच्च वोल्टेज (120VAC/125VDC) स्विच करते हैं, सच्चे ड्राई-कॉन्टैक्ट पृथक्करण और उच्च धारा वहन क्षमता प्रदान करते हैं।
-
क्या यह यूनिट मूल Honeywell फैक्ट्री पैकेजिंग में आता है?
बिल्कुल। हम गारंटी देते हैं कि प्रत्येक 51309148-175 100% बिल्कुल नया है। यह अपने मूल फैक्ट्री-सील्ड बॉक्स में सभी सीरियल नंबर और निर्माता लेबल के साथ भेजा जाता है ताकि प्रामाणिकता सुनिश्चित हो सके।
-
क्या इस रिले FTA का कोई रिडंडेंट संस्करण है?
MC-TDOR12 एक गैर-रिडंडेंट असेंबली है। यदि आपकी प्रक्रिया को रिले आउटपुट के लिए पूर्ण रिडंडेंसी की आवश्यकता है, तो आपको Honeywell TDC 3000 / Experion हार्डवेयर मैनुअल में निर्दिष्ट उपयुक्त रिडंडेंट पेयर आर्किटेक्चर लागू करना होगा।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
