उत्पाद विवरण

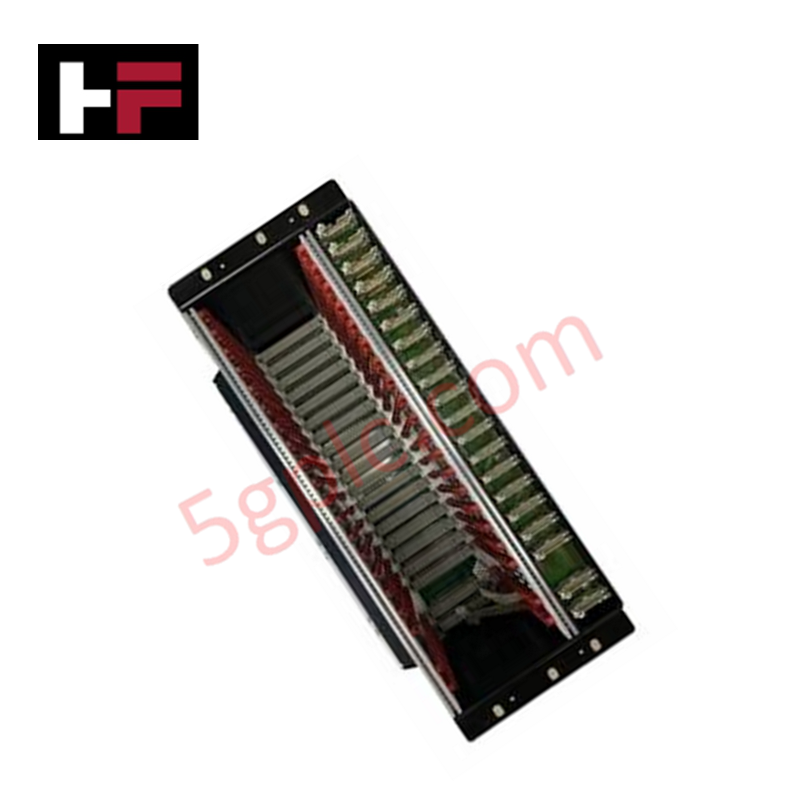

Honeywell नियंत्रण प्रणाली हार्डवेयर प्लेटफ़ॉर्म में रिडंडेंट I/O मॉड्यूल माउंटिंग के लिए कॉन्फ़िगर किया गया Honeywell FS-IOCHAS-0001R (FS-IOCHAS-0001R रिडंडेंट मॉड्यूल के लिए I/O चेसिस) प्रत्यक्ष भौतिक/विद्युत कार्यान्वयन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | FS-IOCHAS-0001R |
| ब्रांड | Honeywell |
| मूल देश | USA |
| वज़न | 7.6 kg |
| आयाम | 48.2 x 30 x 22 cm |
| ऑपरेटिंग तापमान | -40 से 70 deg C |
| बिजली खपत | 5 V-1: 35 mA; 5 V-2: 35 mA |
| इनपुट वोल्टेज | 24 VDC (18 से 36 VDC) |
| मॉड्यूल क्षमता | रिडंडेंट I/O मॉड्यूल के अधिकतम 9 जोड़े |
| सापेक्ष आर्द्रता | 5 से 95% RH, संघनित |
| कंपन प्रतिरोध | 5g @ 10 से 500 Hz (IEC 60068-2-6) |
चैनल-से-चैनल आइसोलेशन और मॉड्यूल एकीकरण
FS-IOCHAS-0001R चेसिस अधिकतम 9 जोड़े रिडंडेंट I/O मॉड्यूल को स्थापित करने के लिए आवश्यक भौतिक और विद्युत बैकप्लेन अवसंरचना उपलब्ध कराता है। आंतरिक बस रूटिंग प्राथमिक 24 VDC सप्लाई वोल्टेज वितरित करते हुए स्लॉट लॉजिक सर्किट के लिए दोहरी 5 V रेल लाइनों को पावर देती है। 4-20 mA HART लूप प्रोटोकॉल कनेक्टिविटी वाली DCS प्रोसेसिंग टोपोलॉजी का समर्थन करने के लिए डिज़ाइन किया गया यह बैकप्लेन आसन्न मॉड्यूल स्लॉट के बीच कड़ा चैनल-से-चैनल आइसोलेशन बनाए रखता है, जिससे ग्राउंड लूप करंट का प्रसार समाप्त होता है और नियंत्रण नेटवर्क पर समानांतर डेटा ट्रांसमिशन के दौरान क्रॉस-टॉक कम होता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: एक FS-IOCHAS-0001R बैकप्लेन फ्रेम में रिडंडेंट I/O मॉड्यूल के कितने जोड़े लगाए जा सकते हैं?
उत्तर: चेसिस अधिकतम 9 जोड़े रिडंडेंट I/O मॉड्यूल को एक साथ सपोर्ट करने के लिए भौतिक स्लॉट और समर्पित बैकप्लेन कनेक्शन उपलब्ध कराता है।
प्रश्न: आंतरिक 5 V DC लॉजिक सप्लाई रेल पर बैकप्लेन करंट ड्रॉ रेटिंग क्या हैं?
उत्तर: चेसिस बैकप्लेन सामान्य निष्क्रिय चेसिस लोड स्थितियों में 5 V-1 रेल पर 35 mA और रिडंडेंट 5 V-2 रेल पर 35 mA का नाममात्र करंट खींचता है।
प्रश्न: क्या चेसिस फ़ील्ड I/O चैनलों के लिए ऑनबोर्ड सिग्नल रूपांतरण या एक्ज़ीक्यूशन लॉजिक करता है?
उत्तर: नहीं, चेसिस केवल एक निष्क्रिय भौतिक माउंटिंग संरचना और विद्युत वितरण इंटरकनेक्ट के रूप में कार्य करता है; यह कोई सक्रिय सिग्नल प्रोसेसिंग या नियंत्रण लॉजिक निष्पादित नहीं करता।
फ़ील्ड इंस्टॉलेशन दिशानिर्देश
- सभी चार कोने के माउंटिंग पॉइंट का उपयोग करके चेसिस को 19-इंच सबरैक फ्रेम या पैनल में सुरक्षित रूप से माउंट करें।
- कम-इम्पीडेंस अर्थिंग स्थापित करने के लिए मुख्य कैबिनेट के प्रोटेक्टिव अर्थ (PE) स्ट्रैप को सीधे चेसिस के ग्राउंडिंग लग से कनेक्ट करें।
- प्राथमिक पावर लागू करने से पहले 24 VDC टर्मिनल ब्लॉक (18-36 VDC रेंज) पर इनपुट पावर की पोलैरिटी सत्यापित करें।
- कैबिनेट के अंदर अलग-अलग वायरिंग चैनल का उपयोग करके हाई-वोल्टेज AC लाइनों को फ़ील्ड सिग्नल केबलिंग से अलग रखें।
- रिडंडेंट I/O मॉड्यूल को उनके निर्धारित स्लॉट में डालने से पहले बैकप्लेन कार्ड-एज सॉकेट में मलबे या मुड़े हुए पिन की जाँच करें।
