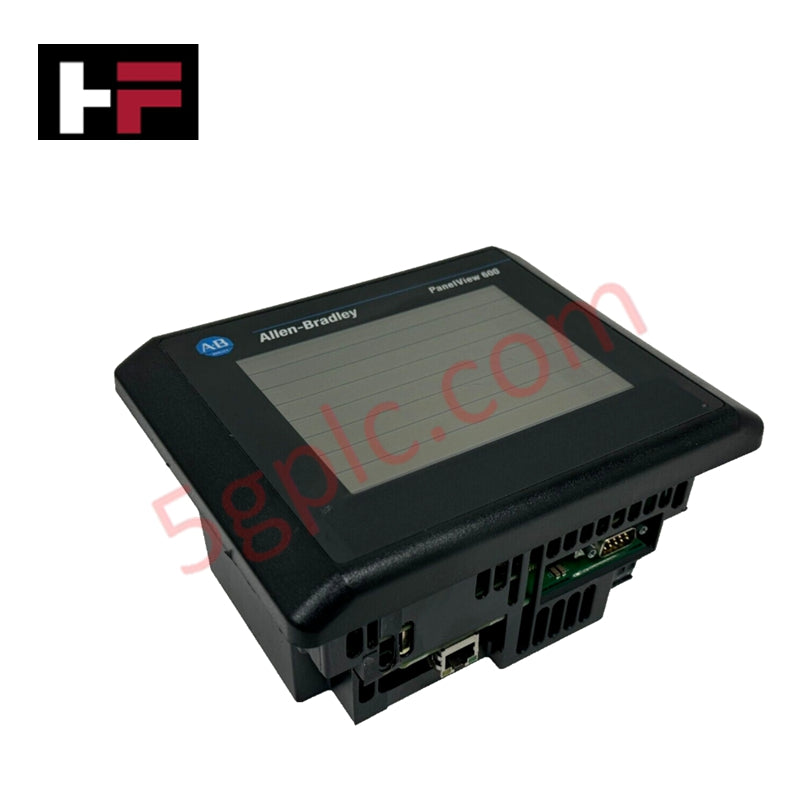

एलेन ब्रैडली 2711-T6C1L1 पैनलव्यू 600 स्टैंडर्ड ऑपरेटर टर्मिनल

उत्पाद विवरण

Allen Bradley 2711-T6C1L1 पैनलव्यू 600 स्टैंडर्ड ऑपरेटर टर्मिनल पैनलव्यू स्टैंडर्ड परिवार का एक बंद किया गया HMI उपकरण है। औद्योगिक स्वचालन के लिए डिज़ाइन किया गया, यह विश्वसनीय संचार विकल्पों के साथ एक कॉम्पैक्ट रंगीन टचस्क्रीन इंटरफ़ेस प्रदान करता है जो निगरानी और नियंत्रण के लिए उपयुक्त है।

तकनीकी विशिष्टताएँ

• निर्माता: Allen Bradley

• पार्ट नंबर: 2711-T6C1L1

• उत्पाद लाइन: पैनलव्यू 600

• उत्पाद परिवार: पैनलव्यू स्टैंडर्ड टर्मिनल

• वज़न: 2.06 पाउंड (≈ 0.94 किलोग्राम)

• डिस्प्ले आकार: 5-इंच सक्रिय मैट्रिक्स TFT

• डिस्प्ले क्षेत्र: 115 × 87 मिमी (4.54 × 3.43 इंच)

• रिज़ॉल्यूशन: 320 × 240 पिक्सेल

• डिस्प्ले रंग: CCF बैकलाइट के साथ रंगीन (फील्ड में बदला जा सकता है, 25 °C पर 50,000 घंटे आधा जीवन)

• टचस्क्रीन: 128 सेल (16 कॉलम × 8 पंक्तियाँ), सेल आकार 20 × 30 पिक्सेल

• इनपुट प्रकार: टच

• एप्लिकेशन मेमोरी: 190 KB रनटाइम, 240 KB नॉनवोलेटाइल (ऑब्जेक्ट्स, टेक्स्ट, बिटमैप्स)

• संचार पोर्ट: रिमोट I/O (RIO), RS-232 (प्रिंटर)

• संचार केबल: 2711-NC13

• इनपुट वोल्टेज रेंज: 18–32 VDC (24 VDC सामान्य)

• हीट डिसिपेशन: अधिकतम 24 W (24 VDC पर 1.0 A)

• ऑपरेटिंग तापमान: 0–55 °C (32–131 °F)

• सीरीज: A से L तक

• लाइफसाइकल स्थिति: बंद / अप्रचलित

प्रयोग के परिदृश्य

यह टर्मिनल व्यापक रूप से विनिर्माण और प्रक्रिया नियंत्रण वातावरण में उपयोग किया जाता था जहाँ कॉम्पैक्ट ऑपरेटर इंटरफेस की आवश्यकता होती थी। यह मध्यम श्रेणी के स्वचालन सिस्टम के लिए विश्वसनीय निगरानी और नियंत्रण प्रदान करता था।

समान मॉडलों के साथ तुलना

• 2711-T6C1L1: 5-इंच रंगीन डिस्प्ले, RS-232 प्रिंटर पोर्ट, रिमोट I/O समर्थन।

• बड़े पैनलव्यू स्टैंडर्ड मॉडल: उच्च रिज़ॉल्यूशन, विस्तारित मेमोरी, और अतिरिक्त संचार विकल्प प्रदान करते हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या 2711-T6C1L1 अभी भी Allen Bradley द्वारा समर्थित है?  उत्तर: नहीं, इसे बंद कर दिया गया है। नए पैनलव्यू प्लस मॉडलों में स्थानांतरण की सलाह दी जाती है।

प्रश्न: क्या बैकलाइट बदली जा सकती है?  उत्तर: हाँ, ठंडी कैथोड फ्लोरेसेंट बैकलाइट फील्ड में बदली जा सकती है।
