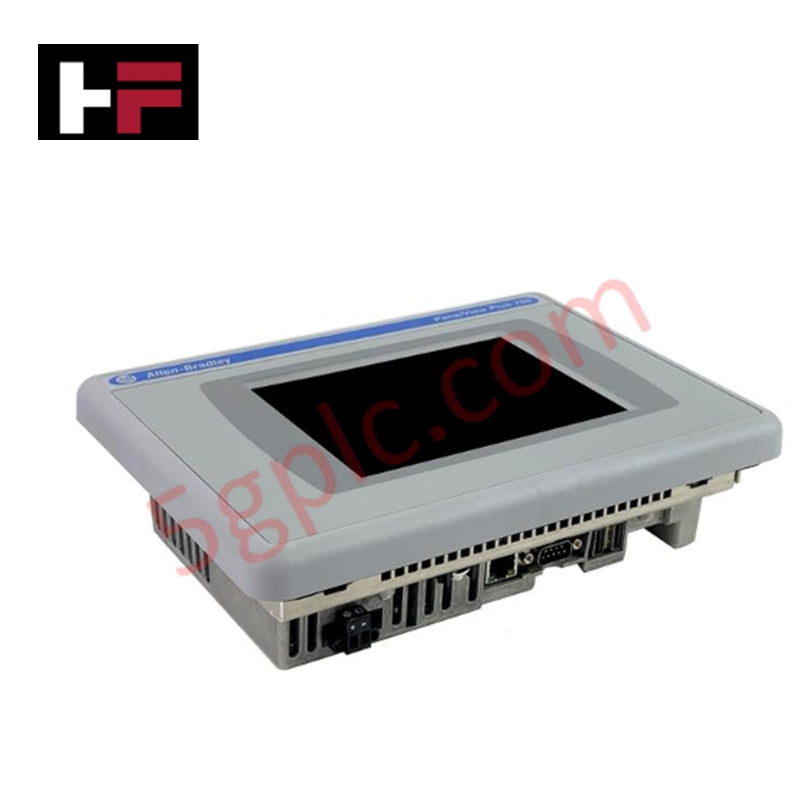

2711P-T7C4D8 | एलन-ब्रैडली | पैनलदृश्य प्लस 6 - 700 चित्रात्मक टर्मिनल

समीक्षा

 एलेन-ब्रैडली 2711P-T7C4D8 पैनलव्यू प्लस 6 - 700 श्रृंखला में 6.5 इंच का रंगीन टचस्क्रीन ऑपरेटर टर्मिनल है। यह मजबूत औद्योगिक नियंत्रण अनुप्रयोगों के लिए डिज़ाइन किया गया है, जो उच्च-रिज़ॉल्यूशन ग्राफिकल प्रदर्शन, बहु-संवाद कनेक्टिविटी, और विंडोज़ CE 6 ऑपरेटिंग सिस्टम समर्थन प्रदान करता है ताकि एलेन-ब्रैडली PLCs के साथ सहज एकीकरण हो सके।

तकनीकी विनिर्देश

• मॉडल / भाग संख्या: 2711P-T7C4D8

• ब्रांड: एलेन-ब्रैडली

• उत्पाद प्रकार: पैनलव्यू प्लस 6 - 700 टर्मिनल / ग्राफिक HMI

• प्रदर्शन आकार: 6.5 इंच

• प्रदर्शन प्रकार: रंगीन सक्रिय-मैट्रिक्स TFT

• रिज़ॉल्यूशन: 640 × 480 पिक्सेल, 18-बिट रंगीन ग्राफिक्स

• टच स्क्रीन: 8-तार एनालॉग प्रतिरोधी, 1 मिलियन संचालन, संचालन बल 10–110 ग्राम

• इनपुट प्रकार: स्पर्श

• संचार इंटरफेस: इथरनेट, RS-232, 2× USB

• विद्युत आपूर्ति: DC

• ऑपरेटिंग सिस्टम: विंडोज़ CE 6.0

• स्मृति: 512 MB RAM, 512 MB गैर-वाष्पशील स्मृति (~79 MB उपयोगकर्ता अनुप्रयोगों के लिए मुक्त)

• आयाम (लंबाई×चौड़ाई×ऊंचाई): 8.3 सेमी × 24.6 सेमी × 17.9 सेमी

• श्रृंखला / बुलेटिन: पैनलव्यू प्लस 700

प्रयोग के परिदृश्य

• मध्यम आकार के PLC-आधारित प्रणालियों का दृश्य और नियंत्रण

• कारखाने के तल की निगरानी और एलेन-ब्रैडली SLC तथा कंट्रोललॉजिक PLCs के साथ HMI एकीकरण

• रंगीन ग्राफिकल इंटरफ़ेस और टचस्क्रीन इनपुट की आवश्यकता वाले औद्योगिक प्रक्रिया प्रदर्शन

• मौजूदा पैनलव्यू प्लस 700 श्रृंखला टर्मिनलों का प्रतिस्थापन या विस्तार

समान मॉडलों के साथ तुलना

• 2711P-T7C4D8 बनाम 2711P-T7C20D8: T7C4D8 इथरनेट, RS-232, और USB कनेक्टिविटी प्रदान करता है, जबकि T7C20D8 उन्नत संचार विकल्पों के लिए अतिरिक्त नेटवर्क इंटरफेस देता है।

• पैनलव्यू प्लस 6 - 700 बनाम 1000 श्रृंखला: 700 श्रृंखला मध्यम आकार के अनुप्रयोगों के लिए संक्षिप्त और लागत-कुशल है, जबकि 1000 श्रृंखला जटिल दृश्यता के लिए बड़े प्रदर्शन और अधिक स्मृति प्रदान करती है।

अक्सर पूछे जाने वाले प्रश्न

प्र1: टचस्क्रीन की अपेक्षित आयु क्या है?
प्रतिरोधी टचस्क्रीन 1 मिलियन संचालन तक समर्थन करता है और संचालन बल सीमा में समान संवेदनशीलता बनाए रखता है।

प्र2: क्या यह टर्मिनल कस्टम HMI अनुप्रयोग चला सकता है?
हाँ, 512 MB गैर-वाष्पशील स्मृति उपयोगकर्ता अनुप्रयोगों को FactoryTalk View ME के साथ विकसित कर लोड करने की अनुमति देती है।

प्र3: यह टर्मिनल किन PLCs के साथ संगत है?
यह एलेन-ब्रैडली SLC 500, कंट्रोललॉजिक, और कॉम्पैक्टलॉजिक प्रणालियों के साथ पैनलव्यू प्लस 6 एकीकरण का समर्थन करता है।
