उत्पाद विवरण
उत्पाद विवरण

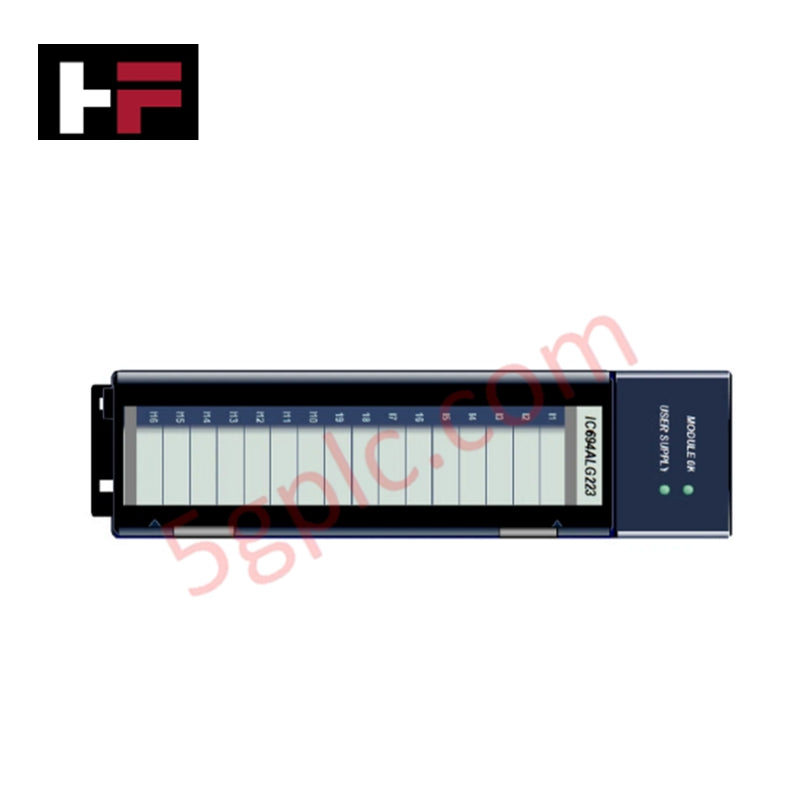

IC694ALG223 GE Fanuc PACSystems RX3i श्रृंखला का 16-चैनल एनालॉग करंट इनपुट मॉड्यूल है, जो डिस्क्रीट और प्रोसेस कंट्रोल अनुप्रयोगों में सटीक निगरानी के लिए डिज़ाइन किया गया है। यह कई करंट रेंजों, उन्नत डायग्नोस्टिक्स, और उच्च सटीकता का समर्थन करता है, जिससे यह मिशन-क्रिटिकल ऑटोमेशन वातावरण के लिए उपयुक्त है।
तकनीकी विनिर्देश
-
निर्माता GE Fanuc
-
उत्पाद लाइन PACSystems RX3i
-
पार्ट नंबर IC694ALG223
-
उत्पाद प्रकार एनालॉग इनपुट मॉड्यूल
-
इनपुट चैनल 16 सिंगल-एंडेड इनपुट
-
समर्थित रेंज 0–20 mA, 4–20 mA, 4–20 mA एन्हांस्ड
-
रिज़ॉल्यूशन 12-बिट (4 μA/बिट 4–20 mA पर, 5 μA/बिट 0–20 mA पर)
-
अपडेट दर सभी 16 चैनलों के लिए 13 ms
-
सटीकता 25 °C पर पूर्ण स्केल का ±0.25%; ऑपरेटिंग रेंज में ±0.5%
-
डायग्नोस्टिक्स उच्च/निम्न अलार्म सीमा, ओपन-वायर डिटेक्शन (4–20 mA), मॉड्यूल और बाहरी सप्लाई स्थिति रिपोर्टिंग
-
संकेतक मॉड्यूल स्थिति और बाहरी 24 VDC सप्लाई स्थिति के लिए LED
-
करंट खपत 5 VDC पर 120 mA; उपयोगकर्ता द्वारा प्रदान की गई 24 VDC से 65 mA
-
आइसोलेशन 250 VAC सतत; 1 मिनट के लिए 1500 VAC सहनशीलता (ऑप्टिकल आइसोलेशन बैकप्लेन और फ्रेम ग्राउंड के लिए)
-
इनपुट इम्पीडेंस 250 ओम
-
इनपुट फ़िल्टर 19 Hz लो-पास फ़िल्टर
-
बाहरी सप्लाई वोल्टेज 20–30 VDC
-
माउंटिंग पैनल या DIN रेल
-
कैलिब्रेशन फैक्ट्री कैलिब्रेटेड
अनुप्रयोग परिदृश्य
-
प्रोसेस उद्योग जिनमें सटीक करंट इनपुट निगरानी आवश्यक है
-
ऐसे सिस्टम जिनमें अलार्म और फॉल्ट डिटेक्शन की जरूरत होती है
-
ऑटोमेशन वातावरण जिनमें तेज़ अपडेट दर और उच्च सटीकता की मांग होती है
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: कितने इनपुट चैनल उपलब्ध हैं? उत्तर: 16 सिंगल-एंडेड एनालॉग करंट इनपुट।
प्रश्न: कौन-कौन सी रेंज समर्थित हैं? उत्तर: 0–20 mA, 4–20 mA, और 4–20 mA एन्हांस्ड।
प्रश्न: क्या मॉड्यूल फॉल्ट डिटेक्शन प्रदान करता है? उत्तर: हाँ, 4–20 mA अनुप्रयोगों में ओपन-वायर डिटेक्शन उपलब्ध है।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
