उत्पाद विवरण

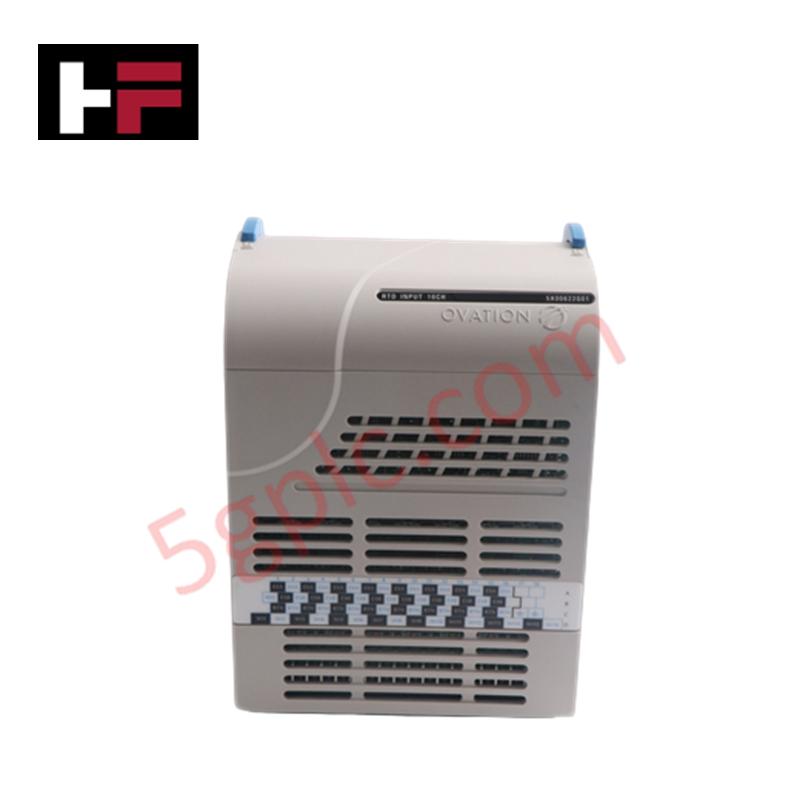

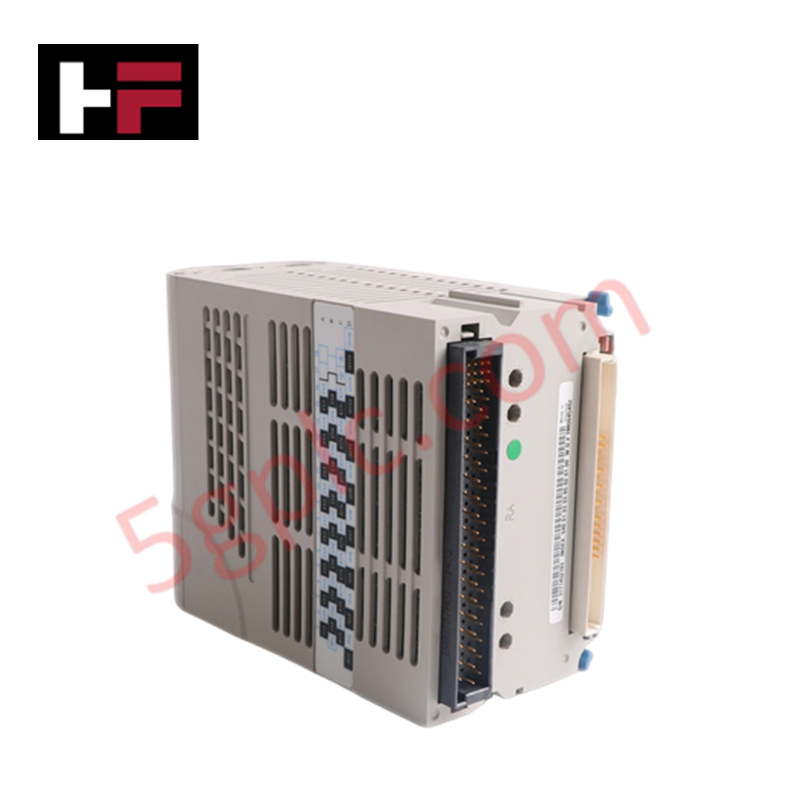

ओवेशन नियंत्रण प्लेटफार्मों में उच्च घनत्व सिग्नल अधिग्रहण के लिए कॉन्फ़िगर किया गया, Westinghouse 5X00594G01 (5X00594G01) 16-चैनल एनालॉग इनपुट मॉनिटरिंग का प्रत्यक्ष भौतिक और विद्युत निष्पादन प्रदान करता है। यह मॉड्यूल नियंत्रण प्रणाली में फील्ड-साइड एनालॉग सिग्नल को स्ट्रीम करने के लिए एक प्राथमिक इंटरफ़ेस के रूप में कार्य करता है, जो I/O बस के माध्यम से निर्धारक डेटा अधिग्रहण सुनिश्चित करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 5X00594G01 |
| ब्रांड | Westinghouse |
| मूल | संयुक्त राज्य |
| वजन | 0.34 किग्रा |
| आयाम | 12 सेमी x 5 सेमी x 16.5 सेमी |
| ऑपरेटिंग तापमान | मानक औद्योगिक परिवेश |
| पावर खपत | सिस्टम बैकप्लेन नाममात्र |
| इनपुट घनत्व | 16 चैनल |
एनालॉग इनपुट कनेक्टिविटी और सिग्नल अखंडता
5X00594G01 में चैनल-से-चैनल पृथक्करण होता है ताकि एनालॉग इनपुट बस में ग्राउंड लूप प्रसार को रोका जा सके। यह वास्तुकला सुनिश्चित करती है कि फील्ड-स्तर सिग्नल उतार-चढ़ाव स्थानीय बने रहें, जिससे ओवेशन बैकप्लेन संचार की अखंडता सुरक्षित रहे। ऑन-बोर्ड सिग्नल कंडीशनिंग सर्किटरी एनालॉग वोल्टेज या करंट इनपुट्स का सटीक रूपांतरण करती है, जो विभिन्न औद्योगिक पर्यावरणीय भारों के तहत मापन स्थिरता बनाए रखती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या मॉड्यूल सक्रिय बैकप्लेन में लाइव इनसर्शन और रिमूवल (हॉट-स्वैप) का समर्थन करता है?
उत्तर: हाँ, मॉड्यूल हॉट-स्वैप कार्यक्षमता का समर्थन करता है। उपयोगकर्ताओं को यह सुनिश्चित करना चाहिए कि कनेक्टर को लगाने से पहले मॉड्यूल सही ढंग से चेसिस गाइड रेल में संरेखित हो ताकि पिन मिसअलाइनमेंट न हो और इनसर्शन के बाद स्थिर बैकप्लेन संचार सुनिश्चित हो सके।
प्रश्न: उच्च घनत्व कॉन्फ़िगरेशन में निरंतर संचालन के दौरान सिग्नल ड्रिफ्ट कैसे प्रबंधित किया जाता है?
उत्तर: मॉड्यूल में सिग्नल ड्रिफ्ट को कम करने के लिए पैसिव और सक्रिय फ़िल्टर घटक शामिल हैं। निर्दिष्ट सहिष्णुता के भीतर इनपुट सटीकता बनाए रखने के लिए टर्मिनेशन इंटरफ़ेस पर समय-समय पर कैलिब्रेशन जांच की सिफारिश की जाती है।
फील्ड स्थापना दिशानिर्देश
- माउंटिंग: मॉड्यूल को निर्दिष्ट I/O चेसिस स्लॉट में सुरक्षित रूप से लगाएं, यह सुनिश्चित करते हुए कि बैकप्लेन कनेक्टर पूरी तरह से बैठा हो। यांत्रिक स्थिरता बनाए रखने और कंपन के कारण ढीला होने से रोकने के लिए लॉकिंग लैच को सक्रिय करें।
- ग्राउंडिंग: प्रभावी विद्युतचुंबकीय हस्तक्षेप शमन सुनिश्चित करने के लिए मॉड्यूल चेसिस को कैबिनेट अर्थ ग्राउंड रेल से जोड़ें। सभी शील्डेड सिग्नल केबल्स को निर्दिष्ट शील्ड ग्राउंड बार पर समाप्त करें ताकि इनपुट चैनलों पर प्रेरित शोर से बचा जा सके।
- वायरिंग: सभी फील्ड एनालॉग इनपुट्स के लिए ट्विस्टेड-पेयर, शील्डेड केबल्स का उपयोग करें। इन केबल्स को उच्च-वोल्टेज AC पावर लाइनों से अलग समर्पित नालियों के माध्यम से मार्गदर्शित करें ताकि क्रॉसटॉक और प्रेरक हस्तक्षेप से बचा जा सके।
- सत्यापन: नियंत्रण लूप को स्वचालित सेवा में डालने से पहले चैनल-से-कंट्रोलर सिग्नल मैपिंग की पुष्टि के लिए स्थापना के बाद एक सटीक करंट या वोल्टेज स्रोत का उपयोग करके लूप सत्यापन परीक्षण करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
