उत्पाद विवरण

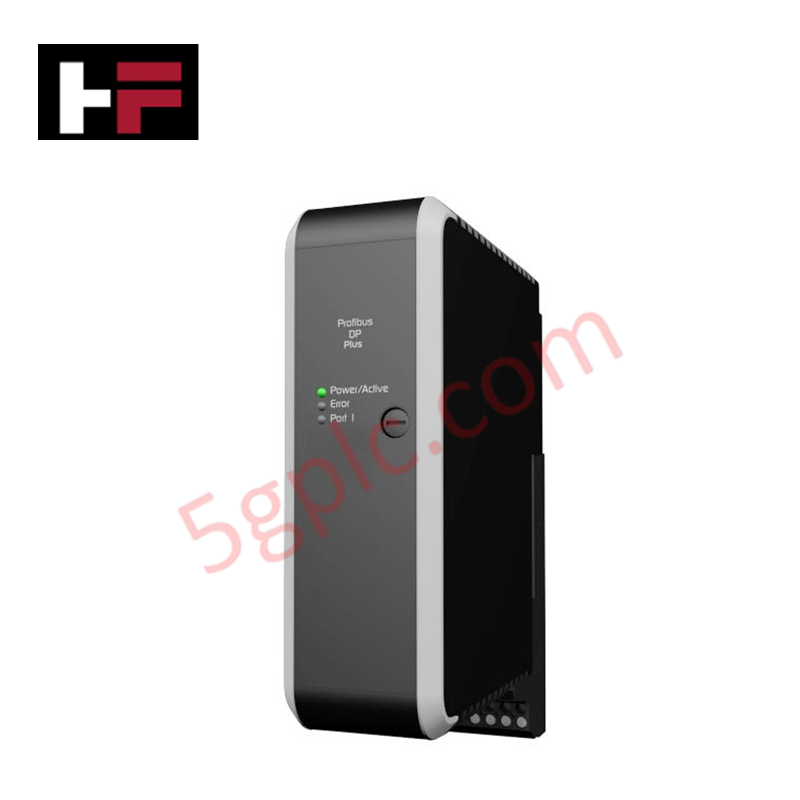

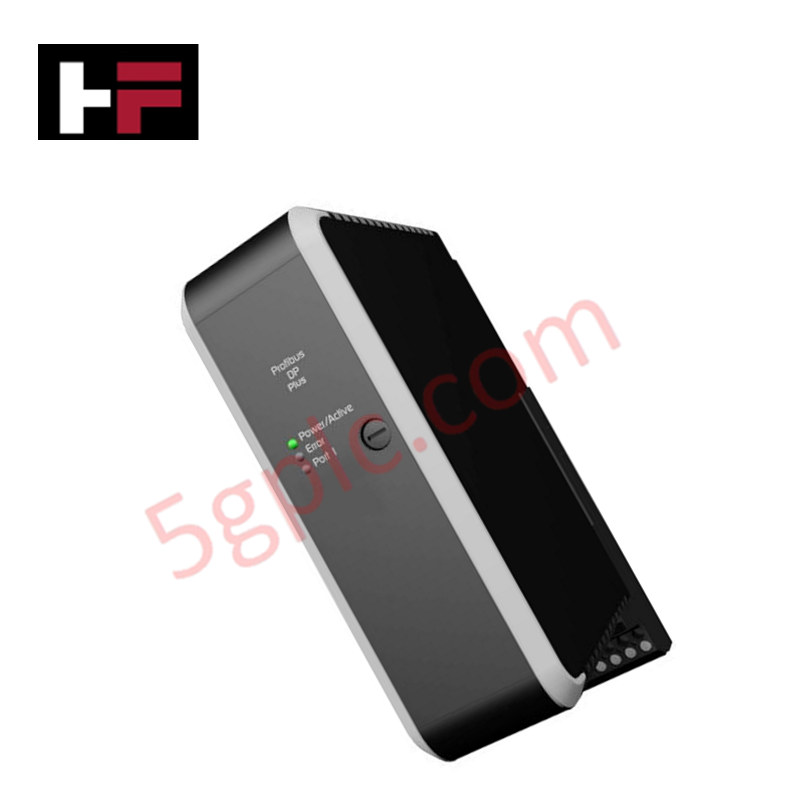

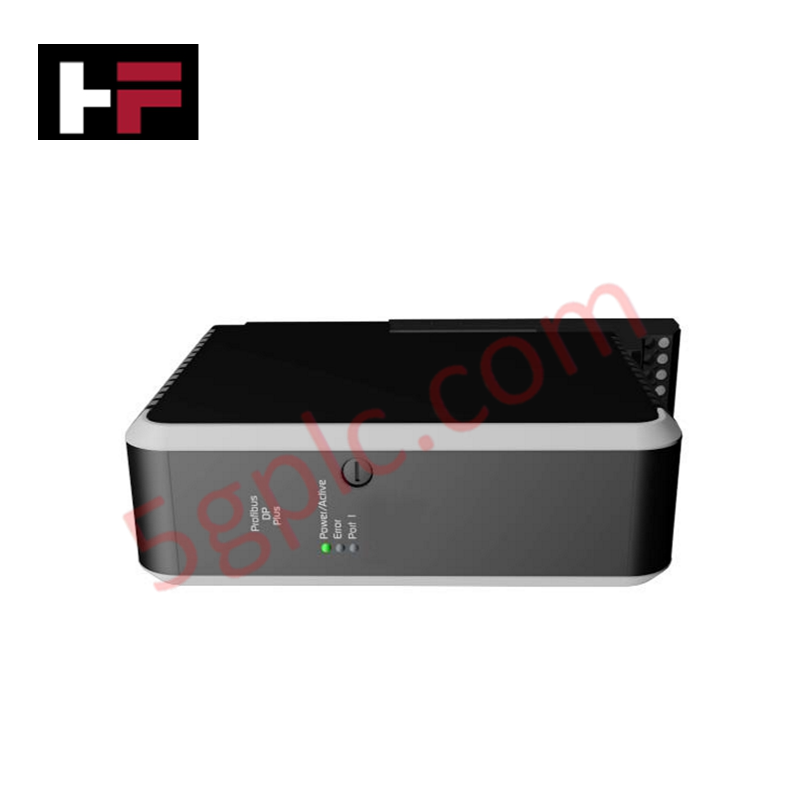

DeltaV नियंत्रण नेटवर्क में फील्डबस एकीकरण के लिए कॉन्फ़िगर किया गया, Emerson VE4022 (VE4022 Profibus DP इंटरफ़ेस कार्ड) M-Series प्लेटफार्मों पर निर्धारक Profibus DP संचार का प्रत्यक्ष भौतिक/विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
| मॉडल | VE4022 |
| ब्रांड | Emerson |
| मूल | USA |
| वजन | 0.91 किग्रा (2.00 पाउंड) |
| आयाम | M-Series मॉड्यूल फॉर्म फैक्टर |
| ऑपरेटिंग तापमान | निर्दिष्ट नहीं |
| पावर खपत | बैकप्लेन के माध्यम से सिस्टम-पावर्ड |
| कनेक्टिविटी | Profibus DP प्रोटोकॉल |
| टर्मिनेशन | सिंप्लेक्स टर्मिनेशन ब्लॉक |
प्रोसेस कंट्रोल: Profibus DP कनेक्टिविटी
VE4022 एक समर्पित संचार गेटवे के रूप में कार्य करता है, जो Profibus DP-अनुरूप फील्ड उपकरणों को DeltaV नियंत्रण वास्तुकला में एकीकृत करने में सहायता करता है। यह कार्ड प्रक्रिया डेटा के निर्धारक चक्रीय आदान-प्रदान का प्रबंधन करता है और फील्ड उपकरणों के असिंक्रोनस पैरामीटराइजेशन की अनुमति देता है। आंतरिक बस इंटरफ़ेस फील्ड संचार पोर्ट से अलग-थलग है, जिससे Profibus नेटवर्क सेगमेंट में संभावित ग्राउंड लूप या विद्युत सर्ज नियंत्रक के बैकप्लेन संचार में हस्तक्षेप नहीं करते। यह मॉड्यूल उच्च गति बाउड दर समकालिकता का समर्थन करता है और प्रोटोकॉल-अनुरूप बस टाइमिंग लागू करता है, सख्त मास्टर-स्लेव संचार चक्र बनाए रखता है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
प्रश्न: क्या VE4022 कार्ड पुनरावृत्त संचालन का समर्थन करता है?
उत्तर: VE4022 सिंप्लेक्स टर्मिनेशन ब्लॉक के साथ प्रदान किया जाता है, जो गैर-पुनरावृत्त Profibus DP मास्टर कॉन्फ़िगरेशन के लिए है। पुनरावृत्त फील्डबस आवश्यकताओं के लिए, एक डुअल-रिडंडेंट कार्ड और कैरियर कॉन्फ़िगरेशन का उपयोग करना आवश्यक है।
प्रश्न: क्या Profibus DP पोर्ट विद्युत रूप से अलग-थलग है?
उत्तर: हाँ। VE4022 पर Profibus पोर्ट M-Series बैकप्लेन से गैल्वैनिक रूप से अलग-थलग है। यह अलगाव आंतरिक नियंत्रक लॉजिक को विस्तारित Profibus फील्डबस सेगमेंट में विद्युतीय शोर से बचाने के लिए अनिवार्य है।
फील्ड स्थापना दिशानिर्देश
-
माउंटिंग: VE4022 को M-Series I/O कैरियर के निर्दिष्ट स्लॉट में स्थापित करें। सिंप्लेक्स टर्मिनेशन ब्लॉक को पूरी तरह से बैठाना सुनिश्चित करें ताकि सिग्नल पथ की अखंडता और मॉड्यूल हाउसिंग की यांत्रिक ग्राउंडिंग बनी रहे।
-
बस टर्मिनेशन: Profibus DP नेटवर्क को भौतिक सेगमेंट के दोनों सिरों पर सक्रिय टर्मिनेशन की आवश्यकता होती है। सुनिश्चित करें कि VE4022 से जुड़े बस सेगमेंट Profibus मानक के अनुसार (220 ओम बायस रेसिस्टर्स का उपयोग करके) टर्मिनेट किए गए हैं ताकि सिग्नल परावर्तन से बचा जा सके।
-
शील्डिंग: Profibus केबल शील्ड को कैबिनेट प्रवेश बिंदु पर कम-इम्पीडेंस ग्राउंडिंग बार के साथ टर्मिनेट करें। उच्च गति बस पर डेटा अखंडता बनाए रखने के लिए निरंतर शील्डिंग अनिवार्य है।
-
सत्यापन: स्थापना के बाद, DeltaV इंजीनियरिंग स्टेशन में नेटवर्क कॉन्फ़िगरेशन की पुष्टि करें और फील्ड उपकरणों का डायग्नोस्टिक स्कैन करें ताकि संचार स्थिति और फ्रेम त्रुटियों की अनुपस्थिति की पुष्टि हो सके।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
टेक और खरीदारी गाइड
तेल और गैस स्वचालन में वेलहेड नियंत्रण पैनल (WHCP) आर्किटेक्चर
अपस्ट्रीम तेल और गैस परिचालन वेलहेड निष्कर्षण की सुरक्षा और हाइड्रॉलिक संचालन का प्रबंधन करने के लिए विशेष फील्ड कंट्रोल प्लेटफ़ॉर्म पर निर्भर करते हैं। वेलहेड कंट्रोल पैनल (WHCP) एक समर्पित हाइड्रॉलिक और न्यूमैटिक पावर यूनिट है, जिसे महत्वपूर्ण क्रिसमस ट्री आइसोलेशन वाल्व संचालित करने के लिए डिज़ाइन किया गया है। फील्ड सुरक्षा घटकों को प्रोग्रामेबल लॉजिक कंट्रोलर (PLC) आर्किटेक्चर के साथ सीधे इंटरफेस करके, WHCP अपस्ट्रीम निष्कर्षण परिसंपत्तियों को अधिक दबाव, विनाशकारी रिसाव और तापीय आपात स्थितियों से बचाता है।
औद्योगिक नियंत्रण प्रणाली वास्तुकला में मार्शलिंग कैबिनेट को समझना
औद्योगिक नियंत्रण प्रणाली की तैनाती में फील्ड इंस्ट्रूमेंटेशन को केंद्रीय प्रोसेसिंग हार्डवेयर से जोड़ने के लिए व्यवस्थित सिग्नल वितरण आवश्यक होता है। मार्शलिंग कैबिनेट भारी फील्ड होम-रन मल्टी-पेयर केबलों और प्रोग्रामेबल लॉजिक कंट्रोलर (PLC) या डिस्ट्रिब्यूटेड कंट्रोल सिस्टम (DCS) एनक्लोज़र के भीतर लगे संवेदनशील इनपुट/आउटपुट (I/O) मॉड्यूलों के बीच एक महत्वपूर्ण मध्यवर्ती कनेक्शन बिंदु का कार्य करता है। फील्ड केबल टर्मिनेशन को नियंत्रण हार्डवेयर से अलग करके, इंजीनियर सिस्टम में लचीलापन बनाए रखते हैं, कंट्रोलर घटकों की सुरक्षा करते हैं और कमीशनिंग प्रक्रियाओं को सुव्यवस्थित बनाते हैं।
औद्योगिक नियंत्रण प्रणालियों में FAT बनाम SAT: मुख्य अंतर और कार्यान्वयन मार्गदर्शिका
औद्योगिक नियंत्रण प्रणाली की तैनाती परिचालन सुरक्षा, प्रणाली की स्थिरता और नियामक अनुपालन सुनिश्चित करने के लिए कठोर सत्यापन प्रोटोकॉल पर निर्भर करती है। जटिल प्रोग्रामेबल लॉजिक कंट्रोलर (PLC) रैक, वितरित नियंत्रण प्रणालियों (DCS) और सुरक्षा इंस्ट्रूमेंटेड प्रणालियों (SIS) को चालू करने के लिए दो महत्वपूर्ण चरण आवश्यक हैं: फैक्टरी स्वीकृति परीक्षण (FAT) और साइट स्वीकृति परीक्षण (SAT)। दोनों प्रक्रियाएँ यह सत्यापित करती हैं कि प्रणाली का स्वचालन डिज़ाइन विनिर्देशों को पूरा करता है, लेकिन वे परियोजना निष्पादन के अलग-अलग चरणों में होती हैं और अलग-अलग परिचालन जोखिमों को लक्षित करती हैं।
