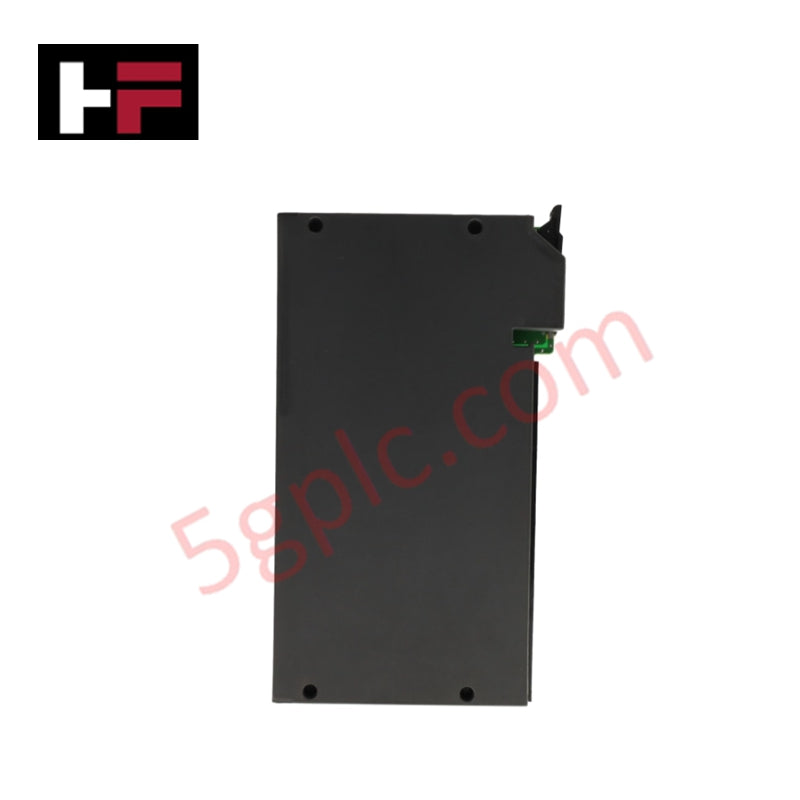

1771-IAD | एलन ब्रैडली पीएलसी-5 डिजिटल एसी/डीसी इनपुट मॉड्यूल

उत्पाद विवरण

एलेन ब्रैडली 1771-IAD एक डिजिटल इनपुट मॉड्यूल है जो PLC-5 प्रणाली के लिए बनाया गया है। यह 79–138 वोल्ट के परिचालन दायरे में एसी और डीसी दोनों संकेतों का समर्थन करता है, जिससे यह औद्योगिक स्वचालन अनुप्रयोगों के लिए बहुमुखी बन जाता है। 16 इनपुट चैनलों और विश्वसनीय संकेत विलंब प्रदर्शन के साथ, यह मॉड्यूल कठिन वातावरण में निरंतर संचालन के लिए डिज़ाइन किया गया है।

तकनीकी विशिष्टताएँ

• निर्माता: एलेन ब्रैडली

• श्रेणी: पीएलसी

• उत्पाद श्रृंखला: PLC-5

• भाग संख्या: 1771-IAD

• वजन: 1.00 पाउंड (0.45 किलोग्राम)

• मॉड्यूल प्रकार: डिजिटल एसी/डीसी इनपुट मॉड्यूल

• इनपुट की संख्या: 16 चैनल

• डीसी परिचालन वोल्टेज: 79–138 VDC

• एसी परिचालन वोल्टेज: 79–138 VAC

• वोल्टेज श्रेणी: 120 V एसी/डीसी

• सामान्य डीसी संकेत विलंब (चालू): 3 मिलीसेकंड (+/- 0.1) या 10 मिलीसेकंड (+/- 1)

• सामान्य डीसी संकेत विलंब (बंद): 25 मिलीसेकंड (+/- 5)

• सामान्य एसी संकेत विलंब (चालू): 5 मिलीसेकंड (+/- 3)

• सामान्य एसी संकेत विलंब (बंद): 25 मिलीसेकंड (+/- 5)

• अधिकतम एसी बंद-स्थिति धारा: 2.8 मिलीएम्पीयर

• अधिकतम डीसी बंद-स्थिति धारा: लागू नहीं

• बैकप्लेन धारा: 195 मिलीएम्पीयर

• वायरिंग आर्म: 1771-WH

• मॉड्यूल स्थान: 1771-A1B, A2B, A3B, A3B1, A4B, 1771-AM1, और AM2 चेसिस के साथ संगत

प्रयोग के परिदृश्य

• PLC-5 प्रणालियों के लिए डिज़ाइन किया गया जो एसी/डीसी इनपुट निगरानी की आवश्यकता रखते हैं

• प्रक्रिया नियंत्रण, निर्माण, और स्वचालन वातावरण के लिए उपयुक्त

• मिश्रित वोल्टेज अनुप्रयोगों के लिए विश्वसनीय इनपुट संकेत पहचान प्रदान करता है

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: 1771-IAD कितने इनपुट चैनल प्रदान करता है? उत्तर: यह 16 इनपुट चैनलों का समर्थन करता है।

प्रश्न: परिचालन वोल्टेज सीमा क्या है? उत्तर: यह मॉड्यूल 79–138 VAC या VDC के बीच काम करता है।

प्रश्न: किस वायरिंग आर्म की आवश्यकता है? उत्तर: संगत वायरिंग आर्म 1771-WH है।

समान मॉडलों के साथ तुलना

• 1771-IAD: एसी/डीसी इनपुट, 16 चैनल, 120 V श्रेणी

• 1771-IA: केवल एसी इनपुट, 16 चैनल, कम लागत विकल्प

• 1771-ID: केवल डीसी इनपुट, 16 चैनल, डीसी अनुप्रयोगों के लिए उपयुक्त
