उत्पाद विवरण

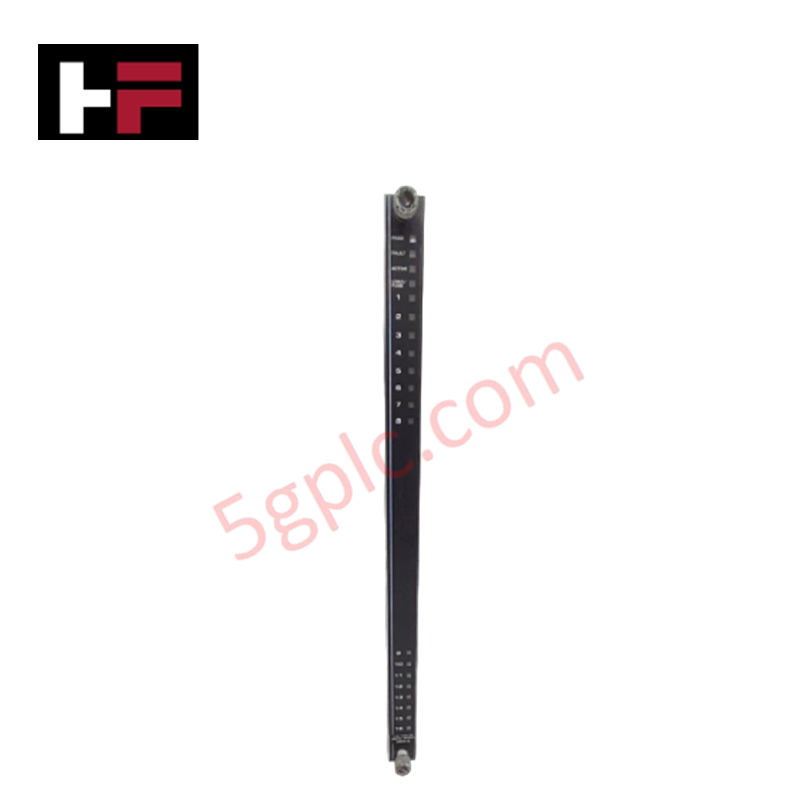

Tricon सुरक्षा प्रणाली प्लेटफार्मों में स्लॉट-विशिष्ट भौतिक अखंडता के लिए कॉन्फ़िगर किया गया, Triconex 8105 (8105 ब्लैंक I/O स्लॉट पैनल) अप्रयुक्त I/O बैकप्लेन स्थानों के लिए सीधे यांत्रिक बंद और विद्युतचुंबकीय शील्डिंग प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 8105 |
| ब्रांड | Triconex |
| मूल | मूल उपकरण दस्तावेज़ देखें |
| वजन | 0.2 किग्रा |
| आयाम | 40.6 सेमी x 5.1 सेमी x 5.1 सेमी |
| ऑपरेटिंग तापमान | औद्योगिक मानक सीमा |
| पावर खपत | निष्क्रिय घटक (शून्य पावर) |
| कार्य | स्लॉट कवर और शील्डिंग |
गैल्वैनिक पृथक्करण और सुरक्षा अखंडता
Triconex 8105 पैनल एक यांत्रिक सहायक उपकरण है जो TMR 2oo3 वास्तुकला की अखंडता बनाए रखने के लिए डिज़ाइन किया गया है, यह सुनिश्चित करता है कि सभी खुले चेसिस स्लॉट ठीक से सील हों। अप्रयुक्त स्लॉट्स को बंद करके, यह पैनल आंतरिक वायु प्रवाह गतिशीलता को संरक्षित करता है और एक चालक अवरोध प्रदान करता है जो सिस्टम की समग्र विद्युतचुंबकीय संगतता का समर्थन करता है। निष्क्रिय संचालन के बावजूद, ब्लैंक पैनल की सही स्थापना पर्यावरणीय और शील्डिंग आवश्यकताओं को पूरा करने के लिए आवश्यक है, जो कैबिनेट असेंबली में SIL3 प्रमाणन बनाए रखने के लिए आवश्यक हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या Tricon चेसिस के उचित थर्मल प्रबंधन के लिए 8105 पैनल आवश्यक है?
उत्तर: हाँ, सभी अप्रयुक्त स्लॉट्स के लिए ब्लैंकिंग पैनल आवश्यक हैं ताकि फोर्स्ड एयर कूलिंग सक्रिय मॉड्यूल के हीट सिंक के ऊपर प्रभावी ढंग से निर्देशित हो और आंतरिक मलबे के जमाव को रोका जा सके।
प्रश्न: क्या 8105 पैनल बैकप्लेन को कोई विद्युत ग्राउंडिंग प्रदान करता है?
उत्तर: यह पैनल शील्डिंग उद्देश्यों के लिए विद्युत निरंतरता सुनिश्चित करने हेतु चेसिस फ्रेम के संपर्क में आने के लिए डिज़ाइन किया गया है, जिससे खुले रैक स्थानों के माध्यम से EMI प्रसार को कम किया जा सके।
फील्ड स्थापना दिशानिर्देश
- Tricon चेसिस में खाली I/O स्लॉट के गाइड रेल के साथ पैनल को संरेखित करें।
- सुनिश्चित करें कि कनेक्टर-रहित डिज़ाइन बैकप्लेन हाउसिंग की सामने की सतह के साथ पूरी तरह से चिपका हो।
- प्रदान किए गए कैप्टिव फास्टनरों का उपयोग करके पैनल को चेसिस फ्रेम से मजबूती से जोड़ें।
- सुनिश्चित करें कि पैनल स्थापना आसन्न सक्रिय मॉड्यूल के दृश्य स्थिति संकेतकों को अवरुद्ध न करे।
- विशेष रूप से ऐसे वातावरण में जहां लगातार यांत्रिक कंपन होता है, समय-समय पर माउंटिंग स्क्रू की जांच करें कि वे कस्से हुए हैं।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
