उत्पाद विवरण

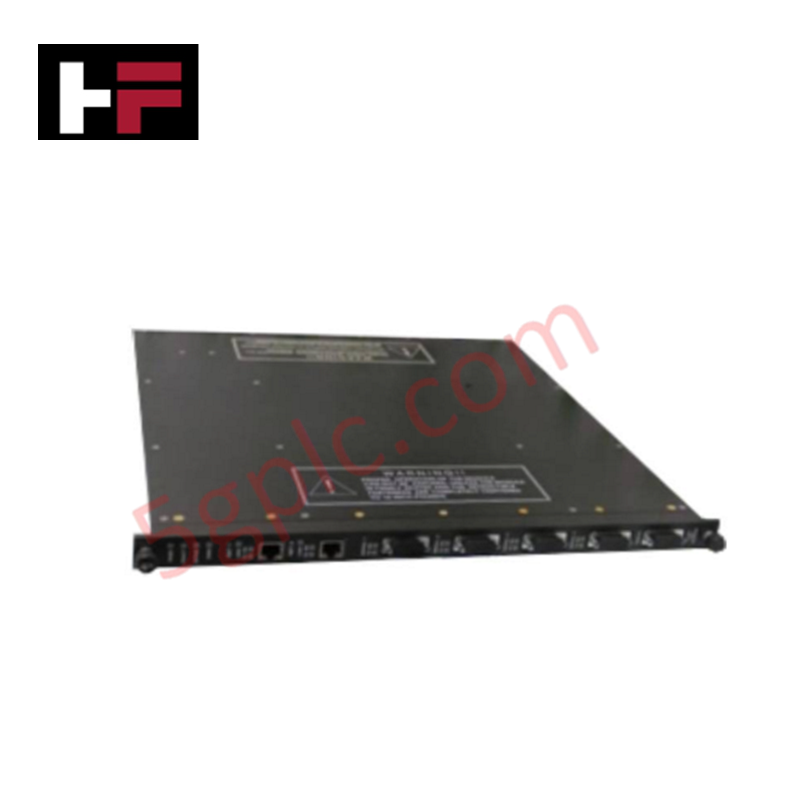

Tricon सुरक्षा प्रणाली प्लेटफार्मों में उच्च-सत्यता डिजिटल सिग्नल नियंत्रण के लिए कॉन्फ़िगर किया गया, Triconex 3603T (3603T डिजिटल आउटपुट मॉड्यूल) 16-पॉइंट इंटरफ़ेस के माध्यम से सुरक्षा-आवश्यक आउटपुट स्विचिंग का प्रत्यक्ष भौतिक/विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 3603T |
| ब्रांड | Triconex |
| वजन | 3 किग्रा |
| आयाम | 45 सेमी x 20 सेमी x 15 सेमी |
| ऑपरेटिंग तापमान | औद्योगिक मानक सीमा |
| आउटपुट चैनल | 16 पॉइंट |
| वोल्टेज रेटिंग | 120 VDC |
| आइसोलेशन | ऑप्टिकल आइसोलेशन |
ट्रिपल मॉड्यूलर रेडंडेंसी (TMR) आर्किटेक्चर
Triconex 3603T को TMR 2oo3 आर्किटेक्चर के भीतर संचालन के लिए डिज़ाइन किया गया है, जो यह सुनिश्चित करता है कि आउटपुट स्थिति निष्पादन तीन स्वतंत्र प्रोसेसर चैनलों से प्राप्त बहुमत-मतदान तंत्र द्वारा नियंत्रित हो। यह डिज़ाइन एकल-बिंदु हार्डवेयर विफलताओं को गलत स्थिति परिवर्तन होने से रोकता है। मॉड्यूल फील्ड-साइड डिजिटल आउटपुट और आंतरिक सिस्टम बैकप्लेन के बीच गैल्वैनिक आइसोलेशन शामिल करता है ताकि सामान्य-मोड विद्युत शोर को दबाया जा सके और नियंत्रण इलेक्ट्रॉनिक्स की सुरक्षा हो सके। आंतरिक दोष का पता चलने पर, मॉड्यूल फेल-सेफ स्थिति निष्पादन का समर्थन करता है, जिससे सिस्टम परिचालन अखंडता बनाए रखने के लिए पूर्व-निर्धारित सुरक्षित स्थिति में संक्रमण कर सकता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या 3603T मॉड्यूल लोड के तहत हॉट-स्वैपिंग का समर्थन करता है?
उत्तर: मॉड्यूल Tricon चेसिस के भीतर हॉट-स्वैपिंग के लिए डिज़ाइन किया गया है। जब एक प्रतिस्थापन मॉड्यूल डाला जाता है, तो TMR आर्किटेक्चर स्वचालित रूप से नए मॉड्यूल को मौजूदा आउटपुट स्थिति के साथ सिंक्रनाइज़ करता है इससे पहले कि यह मतदान तर्क में भाग ले।
प्रश्न: क्या 16 आउटपुट चैनल स्वतंत्र रूप से आइसोलेटेड हैं?
उत्तर: आउटपुट बैकप्लेन लॉजिक से ऑप्टिकल रूप से आइसोलेटेड हैं। विशिष्ट चैनल-से-चैनल आइसोलेशन आवश्यकताओं के लिए, साइट-विशिष्ट वायरिंग दस्तावेज़ और टर्मिनल पैनल इंटरफ़ेस कॉन्फ़िगरेशन देखें।
फील्ड स्थापना दिशानिर्देश
- सुनिश्चित करें कि मॉड्यूल चेसिस स्लॉट में पूरी तरह से बैठा हो, फ्रंट-पैनल रिटेनिंग स्क्रू कसने से पहले बैकप्लेन कनेक्टर में जुड़ा हो।
- सत्यापित करें कि 120 VDC सर्किट के लिए फील्ड वायरिंग उचित रूप से इंसुलेटेड और टर्मिनल इंटरफ़ेस पर शॉर्ट सर्किट से बचाने के लिए मार्गित हो।
- सुनिश्चित करें कि मॉड्यूल को चेसिस ग्राउंडिंग सिस्टम से जोड़ा गया हो ताकि विद्युतचुंबकीय हस्तक्षेप और अस्थायी वोल्टेज स्पाइक्स के प्रभाव कम हो सकें।
- पुष्टि करें कि प्रत्येक आउटपुट चैनल से जुड़ा लोड 3603T आउटपुट स्विच की रेटेड करंट-ले जाने की क्षमता से अधिक न हो।
- स्थापना के बाद आउटपुट लॉजिक का पॉइंट-टू-पॉइंट सत्यापन करें ताकि फील्ड एक्ट्यूएटर्स की सही सक्रियता सुनिश्चित हो सके।
