उत्पाद विवरण
उत्पाद विवरण

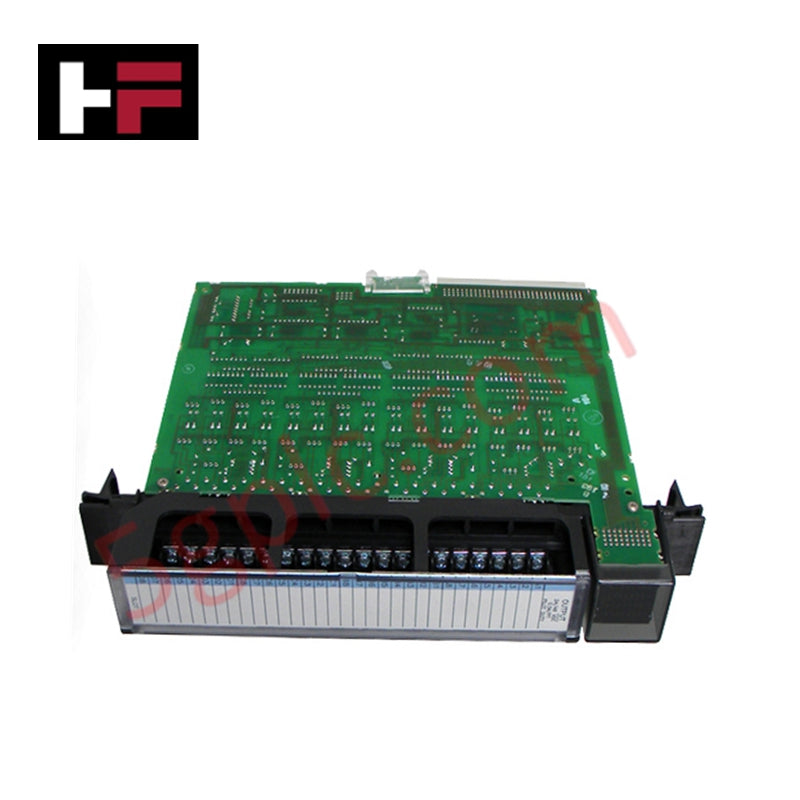

IC697MDL340 एक डिस्क्रीट आउटपुट मॉड्यूल है जो GE Fanuc Series 90-70 PLC परिवार के लिए डिज़ाइन किया गया है। यह यूनिट 16 AC आउटपुट पॉइंट्स प्रदान करता है जिनमें उच्च इनरश करंट क्षमता होती है, जिससे यह मांग वाले औद्योगिक अनुप्रयोगों के लिए उपयुक्त है। 120 VAC पर काम करते हुए और 50 Hz तथा 60 Hz दोनों आवृत्तियों का समर्थन करते हुए, यह मॉड्यूल स्वचालन वातावरण में विश्वसनीय स्विचिंग प्रदर्शन और टिकाऊपन सुनिश्चित करता है।
तकनीकी विशिष्टताएँ
-
निर्माता: GE Fanuc Emerson
-
उत्पाद श्रृंखला: Series 90-70
-
भाग संख्या: IC697MDL340
-
उत्पाद प्रकार: डिस्क्रीट आउटपुट मॉड्यूल
-
वजन: 1.75 पाउंड (0.79 किलोग्राम)
-
आउटपुट्स: 16 पॉइंट्स
-
रेटेड वोल्टेज: 120 VAC
-
आवृत्ति: 50/60 Hz
-
आउटपुट करंट क्षमता: प्रति पॉइंट 2 A
-
उच्च इनरश क्षमता: एक चक्र के लिए रेटेड करंट का 10 गुना तक
-
लाइफसाइकल स्थिति: निर्माता द्वारा बंद किया गया
अनुप्रयोग परिदृश्य
-
औद्योगिक नियंत्रण प्रणाली: Series 90-70 PLCs के लिए विश्वसनीय AC आउटपुट स्विचिंग प्रदान करता है।
-
उच्च मांग वाले लोड: उच्च इनरश करंट संभालने वाले अनुप्रयोगों के लिए उपयुक्त।
-
पुराने सिस्टम का रखरखाव: Series 90-70 इंस्टॉलेशनों के निरंतर संचालन का समर्थन करता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: IC697MDL340 कितने आउटपुट प्रदान करता है? उत्तर: यह 16 डिस्क्रीट AC आउटपुट पॉइंट्स का समर्थन करता है।
प्रश्न: रेटेड ऑपरेटिंग वोल्टेज क्या है? उत्तर: 50/60 Hz पर 120 VAC।
प्रश्न: प्रति आउटपुट पॉइंट अधिकतम करंट कितना है? उत्तर: प्रत्येक पॉइंट 2 A तक का समर्थन करता है।
प्रश्न: क्या मॉड्यूल उच्च इनरश करंट का समर्थन करता है? उत्तर: हाँ, यह एक चक्र के लिए रेटेड करंट का 10 गुना तक संभाल सकता है।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
