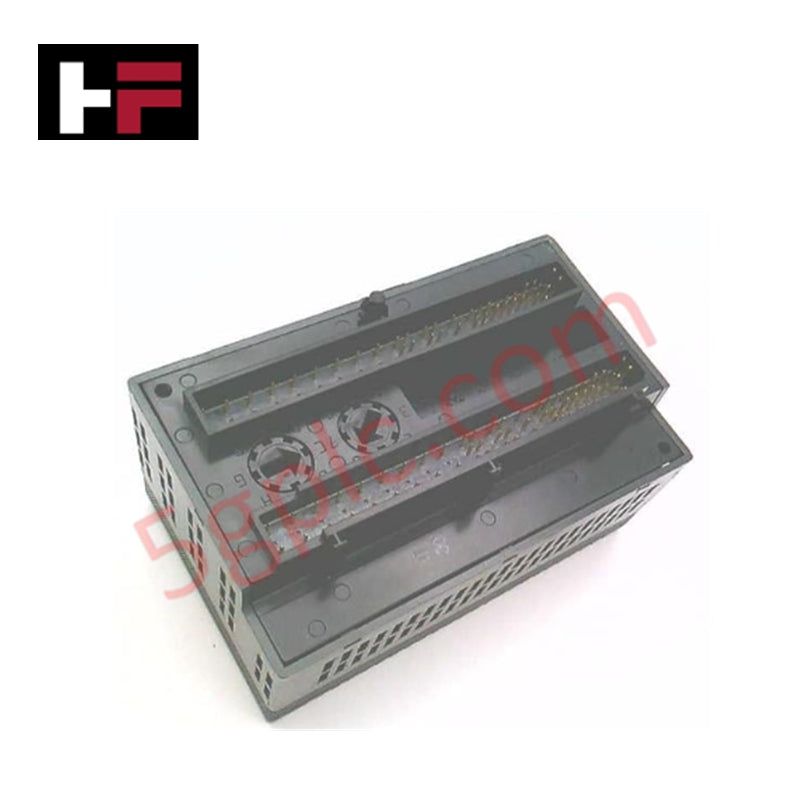

IC200MDL331 | GE Fanuc VersaMax | 8-पॉइंट एसी डिस्क्रीट आउटपुट मॉड्यूल

उत्पाद विवरण

GE Fanuc VersaMax IC200MDL331 एक डिस्क्रीट आउटपुट मॉड्यूल है जिसे VersaMax PLC सिस्टम में AC सिग्नल नियंत्रण के लिए डिज़ाइन किया गया है। यह आठ स्वतंत्र रूप से पृथक आउटपुट चैनल प्रदान करता है, जिनमें से प्रत्येक 120 VAC नाममात्र संचालन के लिए रेटेड है। अंतर्निर्मित सुरक्षा सर्किट, तेज प्रतिक्रिया समय, और प्रत्येक चैनल के लिए LED संकेतक के साथ, यह मॉड्यूल औद्योगिक स्वचालन वातावरण में सटीक AC आउटपुट स्विचिंग के लिए विश्वसनीय प्रदर्शन सुनिश्चित करता है।

तकनीकी विनिर्देश

• निर्माता: GE Fanuc Emerson

• मॉडल / पार्ट नंबर: IC200MDL331

• उत्पाद श्रृंखला: VersaMax

• उत्पाद प्रकार: डिस्क्रीट आउटपुट मॉड्यूल

• वजन: 1.00 lbs (0.45 किग्रा)

• आउटपुट की संख्या: 8 चैनल

• आउटपुट वोल्टेज रेंज: 85–132 VAC

• नाममात्र आउटपुट वोल्टेज: 120 VAC

• प्रति चैनल आउटपुट करंट: 0.5–2.0 A

• ऑपरेटिंग फ्रीक्वेंसी: 47–63 Hz

• प्रतिक्रिया समय: ½ चक्र

• इनरश करंट (अधिकतम): 20 A

• आइसोलेशन:

• उपयोगकर्ता इनपुट से लॉजिक और फ्रेम ग्राउंड: 250 VAC सतत, 1500 VAC 1 मिनट के लिए

• ग्रुप-टू-ग्रुप आइसोलेशन: 250 VAC सतत, 1500 VAC 1 मिनट के लिए

• संकेतक: 8 चैनल LED, साथ ही OK LED

• सुरक्षा: प्रत्येक आउटपुट के लिए स्नब्बर और MOV सर्किट

• वोल्टेज ड्रॉप: ≤ 2.0 V

• लीकेज करंट: 132 VAC पर < 2 mA

• बैकप्लेन करंट खपत: अधिकतम 85 mA

प्रयोग के परिदृश्य

IC200MDL331 मशीन नियंत्रण, प्रक्रिया स्वचालन, और वितरित I/O सिस्टम के लिए आदर्श है जिनमें AC आउटपुट स्विचिंग की आवश्यकता होती है। इसकी आइसोलेशन और अंतर्निर्मित सुरक्षा इसे उच्च विद्युत शोर या बार-बार लोड परिवर्तन वाले वातावरण के लिए उपयुक्त बनाती है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: IC200MDL331 कितने आउटपुट प्रदान करता है?  उत्तर: यह 8 स्वतंत्र AC आउटपुट प्रदान करता है, प्रत्येक स्वतंत्र रूप से पृथक।

प्रश्न: प्रति चैनल अधिकतम करंट कितना है?  उत्तर: प्रत्येक चैनल 120 VAC पर 2 A तक का समर्थन करता है।

प्रश्न: क्या मॉड्यूल में अंतर्निर्मित सुरक्षा शामिल है?  उत्तर: हाँ, प्रत्येक आउटपुट स्नब्बर और MOV सर्किट द्वारा सुरक्षित है।
