उत्पाद विवरण
तकनीकी उत्पाद विवरण

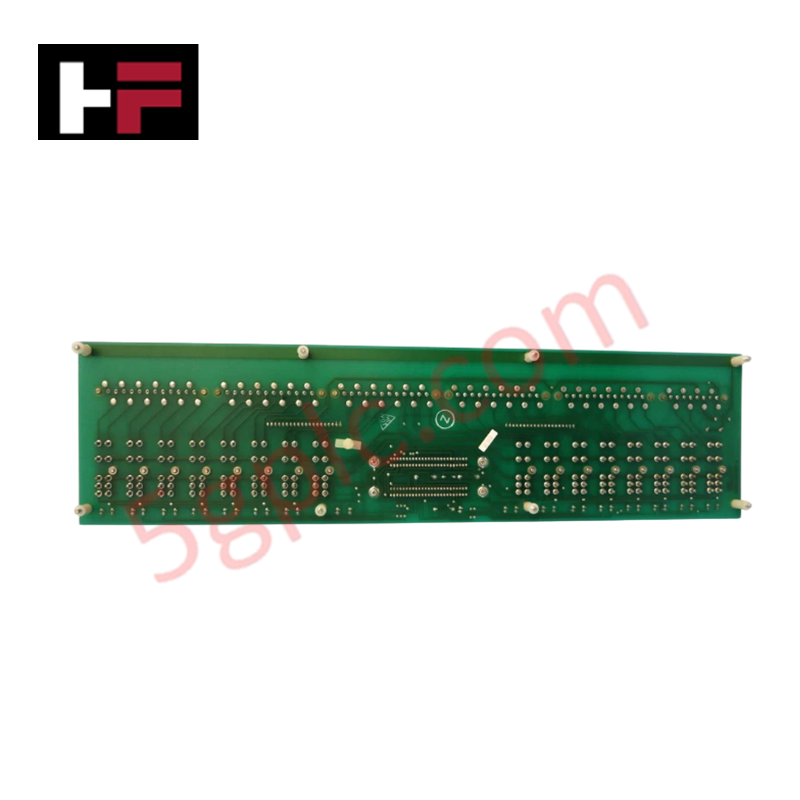

यह MU-TDID12 (51304441-100) हनीवेल प्रोसेस मैनेजर (PM), APM, और HPM सीरीज के लिए डिज़ाइन किया गया एक उच्च-घनत्व 32-पॉइंट डिजिटल इनपुट फील्ड टर्मिनेशन असेंबली (FTA) है। यह मॉड्यूल डिस्क्रीट 24 VDC फील्ड सिग्नल्स को कंट्रोल सिस्टम से जोड़ता है, जो स्थिति निगरानी, लिमिट स्विच और बाइनरी सेंसर के लिए एक मजबूत बफ़र प्रदान करता है।
इस MU-TDID12 (51304441-100) की एक प्रमुख विशेषता इसका ऑप्टिकल आइसोलेशन और हटाने योग्य प्लग-इन आइसोलेटर का उपयोग है। यह डिज़ाइन सुनिश्चित करता है कि विद्युतचुंबकीय शोर और फील्ड-साइड ट्रांज़िएंट्स संवेदनशील प्रोसेस मैनेजर इलेक्ट्रॉनिक्स तक न पहुँचें, साथ ही मॉड्यूलर घटक प्रतिस्थापन के माध्यम से रखरखाव को सरल बनाता है।
विस्तृत इंजीनियरिंग विनिर्देश
-
चैनल घनत्व: 32 डिस्क्रीट इनपुट्स
-
इनपुट सिग्नल वोल्टेज: 24 VDC नाममात्र (ऑपरेटिंग रेंज: 20 VDC से 30 VDC)
-
गैल्वैनिक आइसोलेशन: 1500 VAC rms या ±1500 VDC (फील्ड से लॉजिक)
-
लॉजिक थ्रेशोल्ड (ऑन): न्यूनतम 20 VDC पर पिक-अप; न्यूनतम 4.5 mA सेंस करंट
-
लॉजिक थ्रेशोल्ड (ऑफ): अधिकतम 10 VDC पर ड्रॉप-आउट; अधिकतम 2.8 mA सेंस करंट
-
सिग्नल फ्रीक्वेंसी रिस्पांस: DC से लेकर 15 Hz तक
-
प्रसारण विलंब: ≤ 2.0 ms (इनपुट फ़िल्टर और ऑप्टिकल आइसोलेशन के माध्यम से कुल)
-
सर्ज प्रोटेक्शन मानक: ANSI/IEEE C37.90.1-1978 के पूर्ण अनुरूप
-
इंटरफेस संगतता: हनीवेल HPM/APM I/O प्रोसेसर के लिए अनुकूलित
-
रखरखाव सुविधा: त्वरित फील्ड-स्तरीय मरम्मत के लिए व्यक्तिगत प्लग-इन आइसोलेटर
सिस्टम विश्वसनीयता और शोर प्रतिरोध
MU-TDID12 (51304441-100) उच्च उपलब्धता वाले औद्योगिक वातावरण के लिए बनाया गया है। 1500V आइसोलेशन रेटिंग ग्राउंड लूप्स और वोल्टेज स्पाइक्स के खिलाफ महत्वपूर्ण सुरक्षा प्रदान करती है। इसके अलावा, 2.0 ms की तेज प्रतिक्रिया समय इसे समय-संवेदनशील घटनाओं के अनुक्रम रिकॉर्डिंग और उच्च गति इंटरलॉक लॉजिक के लिए उपयुक्त बनाती है, जहाँ मिलीसेकंड की सटीकता आवश्यक है।
अक्सर पूछे जाने वाले प्रश्न
क्या व्यक्तिगत आइसोलेटर चिप्स को पूरे FTA को बदले बिना बदला जा सकता है?
हाँ। इस MU-TDID12 (51304441-100) में हटाने योग्य प्लग-इन आइसोलेटर होते हैं, जो तकनीशियनों को क्षतिग्रस्त घटकों को प्रति-चैनल आधार पर बदलने की अनुमति देते हैं, जिससे डाउनटाइम और कुल स्वामित्व लागत में काफी कमी आती है।
क्या यह मॉड्यूल AC इनपुट सिग्नल के लिए उपयुक्त है?
नहीं। MU-TDID12 (51304441-100) सख्ती से 20-30 VDC रेंज के भीतर DC लॉजिक स्तरों के लिए डिज़ाइन किया गया है। AC वोल्टेज का उपयोग इनपुट सर्किट्री को नुकसान पहुंचाएगा।
