उत्पाद विवरण

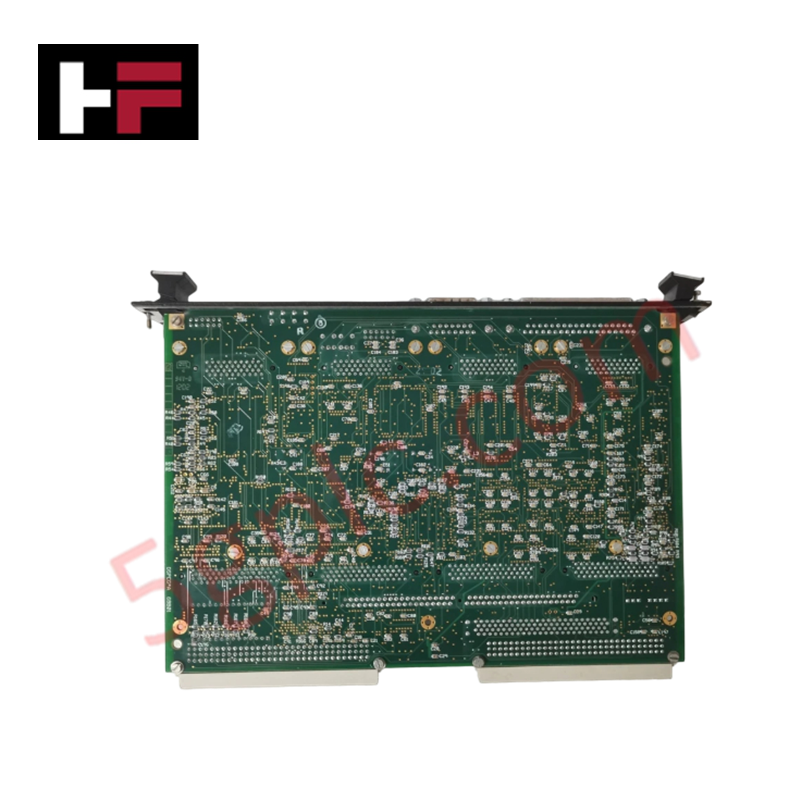

मार्क V स्पीडट्रॉनिक नियंत्रण प्रणालियों के भीतर उच्च गति संगणकीय निष्पादन के लिए कॉन्फ़िगर किया गया, GE DS200DSPCH1ADA (DS200DSPC डिजिटल सिग्नल प्रोसेसर नियंत्रण बोर्ड) पावर कनवर्टर अनुप्रयोगों के लिए प्रत्यक्ष भौतिक सिग्नल प्रोसेसिंग प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | DS200DSPCH1ADA |
| ब्रांड | जनरल इलेक्ट्रिक |
| उत्पत्ति | यूएसए |
| वजन | निर्दिष्ट नहीं |
| आयाम | 15.9 सेमी x 17.8 सेमी |
| ऑपरेटिंग तापमान | -30 डिग्री सेल्सियस से +65 डिग्री सेल्सियस |
| पावर खपत | +5 VDC पर 6 A |
| मुख्य कार्य | डिजिटल सिग्नल प्रोसेसिंग |
| रिले चैनल | 12 |
| सोलिनॉइड रेटिंग | 125 VDC |
औद्योगिक नियंत्रण और फर्मवेयर संगतता
DS200DSPCH1ADA एक FPGA-आधारित आर्किटेक्चर का उपयोग करता है जो स्थानीय I/O हैंडलिंग के लिए VME डेटा पथ पर निर्भर किए बिना उच्च प्रदर्शन नियंत्रण लूप्स को प्रबंधित करता है। निर्धारक नेटवर्कों में एकीकरण के लिए, बोर्ड VME बस इंटरफ़ेस प्रोटोकॉल का समर्थन करता है, जिससे यह बस मास्टर या स्लेव डिवाइस के रूप में कार्य कर सकता है। फर्मवेयर फ्लैश संगतता ऑनबोर्ड कॉन्फ़िगर करने योग्य SRAM के माध्यम से प्रबंधित होती है, जो सिग्नल प्रोसेसिंग एल्गोरिदम के अपडेट की अनुमति देती है। I/O घनत्व बढ़ाने या डॉटरबोर्ड जोड़ने पर, तकनीशियनों को यह सुनिश्चित करना चाहिए कि बैकप्लेन बस संचार गति मास्टर कंट्रोलर के साथ सिंक्रनाइज़ बनी रहे ताकि कनवर्टर नियंत्रण अनुप्रयोगों में टाइमिंग जिटर से बचा जा सके।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या बोर्ड को VME बैकप्लेन के अलावा बाहरी पावर की आवश्यकता होती है?
उत्तर: बोर्ड को डिजिटल सिग्नल प्रोसेसर और सहायक लॉजिक को संचालित करने के लिए स्थिर +5 VDC सप्लाई 6 A पर चाहिए। सभी स्थापित बोर्डों के कुल करंट ड्रॉ का समर्थन करने के लिए बैकप्लेन पावर वितरण सक्षम होना चाहिए ताकि वोल्टेज सैग से बचा जा सके।
प्रश्न: इस बोर्ड पर VME बस कॉन्फ़िगरेशन कैसे प्रबंधित किया जाता है?
उत्तर: VME बस एक्सेस ऑनबोर्ड FPGA द्वारा नियंत्रित होता है, जो कॉन्फ़िगरेशन के लिए स्टैटिक रैंडम एक्सेस मेमोरी (SRAM) का उपयोग करता है। उपयोगकर्ताओं को यह सुनिश्चित करना चाहिए कि जब DSPC को बस स्लेव के रूप में कॉन्फ़िगर किया गया हो तो मास्टर कंट्रोलर सही मध्यस्थता संकेत प्रदान करे ताकि बस टकराव से बचा जा सके।
फील्ड इंस्टॉलेशन दिशानिर्देश
- भौतिक माउंटिंग: DSPC बोर्ड VME रैक में दो स्लॉट घेरता है, हालांकि यह एकल स्लॉट इंटरफ़ेस के माध्यम से जुड़ता है। डॉटरबोर्ड्स को ठीक से बैठाया और सुरक्षित किया जाना चाहिए ताकि आस-पास के मॉड्यूल के साथ यांत्रिक हस्तक्षेप न हो।
- पावर सप्लाई स्थिरता: द्वितीयक सप्लाई आवश्यकताओं के लिए इनपुट वोल्टेज 18-32 VDC सीमा के भीतर रहना चाहिए। सभी I/O कनेक्शनों के लिए शील्डेड केबलिंग का उपयोग करें ताकि उच्च गति डेटा प्रोसेसिंग को प्रभावित करने वाले विद्युतचुंबकीय हस्तक्षेप (EMI) को कम किया जा सके।
- बैकप्लेन ग्राउंडिंग: सुनिश्चित करें कि VME रैक बैकप्लेन सामान्य सुविधा अर्थ पॉइंट से ठीक से ग्राउंडेड हो। खराब ग्राउंडिंग डुअल-पोर्टेड SRAM इंटरफ़ेस में शोर उत्पन्न कर सकती है, जिससे DSPC और होस्ट कंट्रोलर के बीच संचार त्रुटियां हो सकती हैं।
- थर्मल प्रबंधन: -30 डिग्री सेल्सियस से +65 डिग्री सेल्सियस के ऑपरेटिंग तापमान सीमा को ध्यान में रखते हुए, VME रैक में पर्याप्त वायु प्रवाह सुनिश्चित करें। वेंटिलेशन पथों में बाधा प्रोसेसर घटकों के स्थानीयकृत अधिक गर्मी का कारण बन सकती है, जिससे प्रोसेसिंग थ्रॉटलिंग या हार्डवेयर दोष हो सकते हैं।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
