उत्पाद विवरण

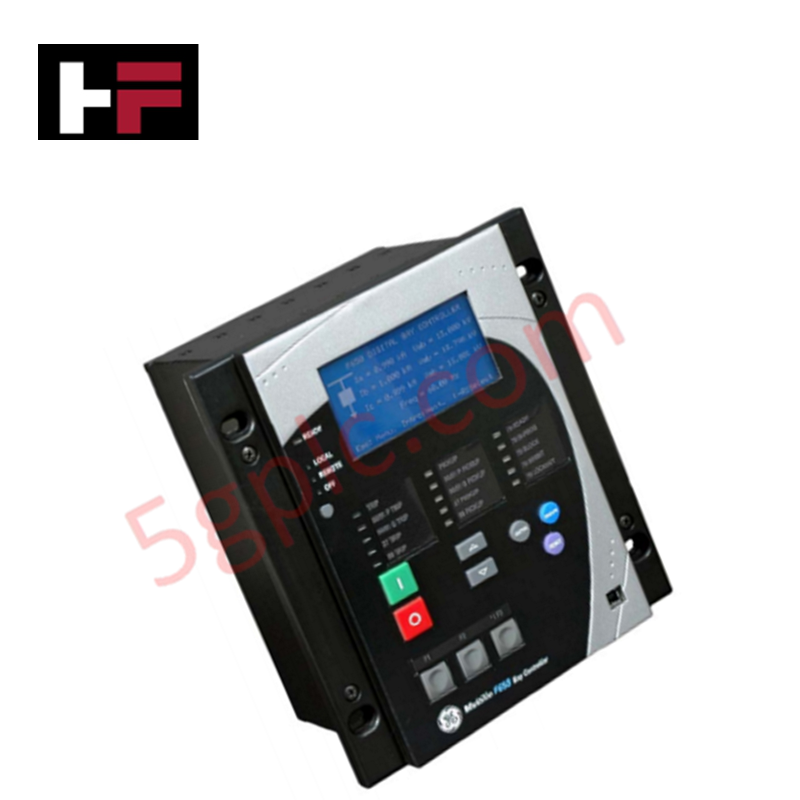

विद्युत वितरण प्रणालियों में बे नियंत्रण और सुरक्षा के लिए कॉन्फ़िगर किया गया, GE Multilin F650BABF1G0HI (F650 डिजिटल बे कंट्रोलर) सबस्टेशन ऑटोमेशन प्लेटफार्मों के लिए लॉजिक-आधारित स्विचिंग और संचार प्रबंधन का प्रत्यक्ष भौतिक/विद्युत निष्पादन प्रदान करता है।
सफिक्स ब्रेकडाउन और मॉडल मैट्रिक्स
- F650: न्यूमेरिकल फीडर और बे प्रबंधन के लिए बेस सीरीज।
- B: बेसिक डिस्प्ले मॉड्यूल कॉन्फ़िगरेशन।
- A: रियर रेडंडेंट RS485 सीरियल कम्युनिकेशन बोर्ड।
- B: रियर 10/100 बेस TX ईथरनेट कम्युनिकेशन बोर्ड।
- F1: स्लॉट F में 16 डिजिटल इनपुट और 8 डिजिटल आउटपुट।
- G0: स्लॉट G कॉन्फ़िगरेशन (कोई I/O विस्तार नहीं)।
- HI: सहायक पावर सप्लाई रेंज (88-300 VDC या 96-250 VAC)।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | F650BABF1G0HI |
| ब्रांड | GE Multilin |
| वजन | 5 किग्रा |
| ऑपरेटिंग तापमान | मानक औद्योगिक परिवेश |
| पावर खपत | 88-300 VDC / 96-250 VAC |
| डिजिटल I/O | 16 इनपुट, 8 आउटपुट |
| प्रोटोकॉल | Modbus RTU, TCP/IP, DNP 3.0, IEC 60870-5-104 |
नियतात्मक औद्योगिक नियंत्रण नेटवर्क
F650 उच्च गति सबस्टेशन LANs में एकीकृत होता है, जो रियल-टाइम टेलीमेट्री बनाए रखने के लिए बैकप्लेन बस संचार गति की सटीक कॉन्फ़िगरेशन की आवश्यकता होती है। यह मॉड्यूल स्लॉट-विशिष्ट विस्तार बोर्डों के माध्यम से I/O घनत्व स्केलिंग का समर्थन करता है; सुनिश्चित करें कि फर्मवेयर फ्लैश संगतता मास्टर स्टेशन के नियंत्रण लॉजिक आवश्यकताओं से मेल खाती है। नियतात्मक व्यवहार मानक प्रोटोकॉल स्टैक्स (IEC 60870-5-104, DNP 3.0) के माध्यम से बनाए रखा जाता है, जो टाइम-स्टैम्प्ड इवेंट रिपोर्टिंग की सुविधा प्रदान करते हैं। इंटीग्रेशन इंजीनियरों को यह सुनिश्चित करना चाहिए कि ईथरनेट और RS485 संचार पोर्ट उच्च-वोल्टेज ट्रांजिएंट्स से अलग-थलग हों, उपयुक्त सर्ज़ सप्रेशन तकनीकों का उपयोग करके पैकेट विलंबता या बस टकराव से बचा जा सके।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या F650 को सक्रिय बे मॉनिटरिंग के दौरान हॉट-स्वैप किया जा सकता है?
उत्तर: नहीं। यूनिट को हटाने से पहले नियंत्रण पावर और प्राथमिक इनपुट से पूरी तरह अलग किया जाना चाहिए। हॉट-स्वैपिंग सुरक्षा की हानि और नॉन-वोलेटाइल मेमोरी रजिस्टरों के भ्रष्टाचार का कारण बनेगा।
प्रश्न: F650 को रेडंडेंट संचार के लिए कैसे कॉन्फ़िगर किया जाता है?
उत्तर: रेडंडेंट RS485 पोर्ट कॉन्फ़िगरेशन (सफिक्स A) द्विपथ सीरियल संचार की अनुमति देता है। सुनिश्चित करें कि दोनों भौतिक पथ EIA-485 मानक के अनुसार सही तरीके से समाप्त किए गए हैं ताकि सिग्नल परावर्तन से बचा जा सके, जो अस्थायी लिंक ड्रॉप का कारण बनता है।
फील्ड इंस्टॉलेशन दिशानिर्देश
- माउंटिंग: नियंत्रक को प्रदान किए गए माउंटिंग हार्डवेयर का उपयोग करके मानक रैक में सुरक्षित करें। सुनिश्चित करें कि चेसिस को सबस्टेशन अर्थ-ग्राउंड बस से तांबे की पट्टी के माध्यम से जोड़ा गया हो ताकि विद्युतचुंबकीय संगतता आवश्यकताओं को पूरा किया जा सके।
- सहायक पावर वायरिंग: सहायक पावर स्रोत (88-300 VDC या 96-250 VAC) को समर्पित पावर टर्मिनल ब्लॉकों से जोड़ें। पावर लीड्स और सिग्नल वायरिंग के बीच भौतिक पृथक्करण बनाए रखें ताकि प्रेरक युग्मन से बचा जा सके।
- I/O शील्डिंग: डिजिटल इनपुट और आउटपुट केबलों को समर्पित नालियों के माध्यम से मार्गदर्शित करें। सभी बाहरी I/O पॉइंट्स के लिए शील्डेड केबलिंग का उपयोग करें, शील्ड्स को केवल रिले-एंड ग्राउंड पॉइंट पर समाप्त करें ताकि ग्राउंड लूप्स से बचा जा सके।
- संचार: सुनिश्चित करें कि ईथरनेट (10/100 बेस TX) केबल CAT5e या उच्चतर मानकों के अनुरूप हों। RJ45 और RS485 कनेक्टर्स पूरी तरह से फिट और यांत्रिक तनाव से मुक्त हों।
