उत्पाद विवरण
उत्पाद अवलोकन

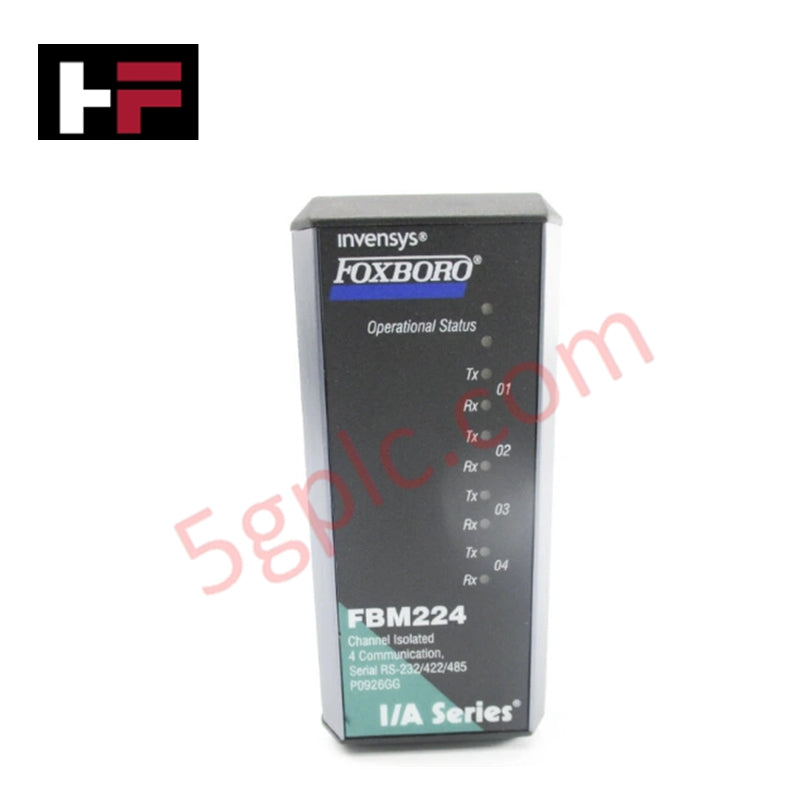

Foxboro FBM224 (P0926GG) Foxboro I/A सीरीज वितरित नियंत्रण प्रणाली (DCS) के भीतर एक उच्च-प्रदर्शन सीरियल संचार इंटरफ़ेस के रूप में कार्य करता है। यह मॉड्यूल DCS और बाहरी फील्ड उपकरणों के बीच RS-232, RS-422, या RS-485 प्रोटोकॉल के माध्यम से डेटा विनिमय का प्रबंधन करता है। यह तृतीय-पक्ष PLC, मोटर कंट्रोलर, और स्मार्ट इंस्ट्रूमेंटेशन को एकीकृत नियंत्रण रणनीति में जोड़ने के लिए एक महत्वपूर्ण कड़ी के रूप में कार्य करता है। हम यह यूनिट 100% बिल्कुल नया और मूल के रूप में प्रदान करते हैं, जिससे आपका नेटवर्क फैक्ट्री-प्रमाणित सिग्नल अखंडता और दीर्घकालिक हार्डवेयर उपलब्धता बनाए रखता है।
तकनीकी विनिर्देश
| विशेषता | विनिर्देश विवरण |
| निर्माता | Foxboro (Schneider Electric) |
| मॉडल / पार्ट नंबर | FBM224 / P0926GG |
| इंटरफ़ेस मानक | RS-232, RS-422, RS-485 |
| ऑपरेटिंग तापमान | -20 से +60°C (मॉड्यूल) / -20 से +70°C (TA) |
| पर्यावरण रेटिंग | ISA मानक S71.04 के अनुसार क्लास G3 (कठोर) |
| कंपन प्रतिरोध | 5 से 500 Hz पर 7.5 m/s² (0.75 g) |
| मॉड्यूल आयाम | 102 मिमी x 45 मिमी x 104 मिमी |
| मॉड्यूल वजन | लगभग 284 ग्राम (10 औंस) |
| केबल कनेक्शन | 37-पिन मेल D-subमिनिएचर |
| हाउसिंग सामग्री | टर्मिनेशन असेंबली के लिए पॉलीएमाइड (PA) |
इंजीनियरिंग लाभ
FBM224 P0926GG औद्योगिक टोपोलॉजी में जटिल एकीकरण और पर्यावरणीय चुनौतियों को हल करता है:
-
संक्षारक वातावरण में टिकाऊ: मॉड्यूल को क्लास G3 (कठोर) रेटिंग प्राप्त है। यह विशेष निर्माण आंतरिक सर्किट्री को उच्च नमी और संक्षारक गैसों के प्रभाव से बचाता है, जो रिफाइनरी और रासायनिक प्रसंस्करण संयंत्रों में हार्डवेयर की समयपूर्व विफलता को रोकता है।
-
बहुमुखी माउंटिंग विकल्प: FBM224 को मॉड्यूलर बेसप्लेट पर क्षैतिज या ऊर्ध्वाधर अभिविन्यास के विकल्प के साथ माउंट किया जा सकता है। यह लचीलापन इंजीनियरों को मानक DIN रेल या 19-इंच रैक में मॉड्यूल स्थापित करने की अनुमति देता है, जिससे उच्च घनत्व I/O वातावरण में कैबिनेट स्थान का अनुकूलन होता है।
-
लचीला फील्ड टर्मिनेशन: कई टर्मिनेशन असेंबली (TA) विकल्प विभिन्न वायरिंग आवश्यकताओं का समर्थन करते हैं। RH926GH (कंप्रेशन स्क्रू) असेंबली 24 से 12 AWG तक ठोस या स्ट्रैंडेड तारों को समायोजित करती है, जबकि P0926PA (रिंग लग) उच्च कंपन वाले अनुप्रयोगों के लिए सुरक्षित कनेक्शन प्रदान करता है।
-
लो-स्मोक ज़ीरो-हैलोजन (LSZH) सुरक्षा: सिस्टम LSZH टर्मिनेशन केबल (टाइप 5) का उपयोग करता है। आग लगने की स्थिति में, ये सामग्री सीमित धुआं और कोई विषैला हैलोजन गैस नहीं छोड़तीं, जिससे नियंत्रण कक्ष में कर्मियों और संवेदनशील इलेक्ट्रॉनिक उपकरणों की सुरक्षा होती है।
-
मजबूत कंपन सहनशीलता: 7.5 m/s² के प्रतिरोध के साथ, FBM224 स्थिर संचार लिंक बनाए रखता है, भले ही इसे भारी मशीनरी के निकट यांत्रिक अनुनाद वाले कैबिनेट में माउंट किया गया हो।
अक्सर पूछे जाने वाले प्रश्न
-
FBM224 कौन-कौन से प्रोटोकॉल का समर्थन करता है?
FBM224 हार्डवेयर RS-232, RS-422, और RS-485 के लिए भौतिक स्तर प्रदान करता है। विशिष्ट प्रोटोकॉल (जैसे Modbus) I/A सीरीज सिस्टम में लोड किए गए सॉफ़्टवेयर ड्राइवर पर निर्भर करता है।
-
P0926GH और RH926GH में क्या अंतर है?
RH926GH वर्तमान उत्पादन संस्करण है और पुराने P0926GH पार्ट नंबर को पूरी तरह से प्रतिस्थापित करता है। यह फील्ड वायरिंग के लिए बेहतर कंप्रेशन स्क्रू टर्मिनेशन प्रदान करता है।
-
TA से सीरियल केबल कितनी दूर तक चला सकते हैं?
RS-232 के लिए, केबल आमतौर पर 15 मीटर (50 फीट) तक पहुंचते हैं। RS-422 और RS-485 कॉन्फ़िगरेशन काफी लंबी दूरी का समर्थन करते हैं, जो आमतौर पर 1,200 मीटर (3,937 फीट) तक होती है, जो बाउड दर और केबल गुणवत्ता पर निर्भर करता है।
-
क्या यह इस्तेमाल किया हुआ या पुनर्निर्मित मॉड्यूल है?
नहीं। हम गारंटी देते हैं कि यह यूनिट 100% बिल्कुल नया और मूल है। यह फैक्ट्री-सील्ड पैकेजिंग में आता है, जिससे आपको पूर्ण MTBF (मीन टाइम बिटवीन फेलियर्स) क्षमता वाला और पहले किसी फील्ड तनाव से मुक्त मॉड्यूल प्राप्त होता है।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
