उत्पाद विवरण

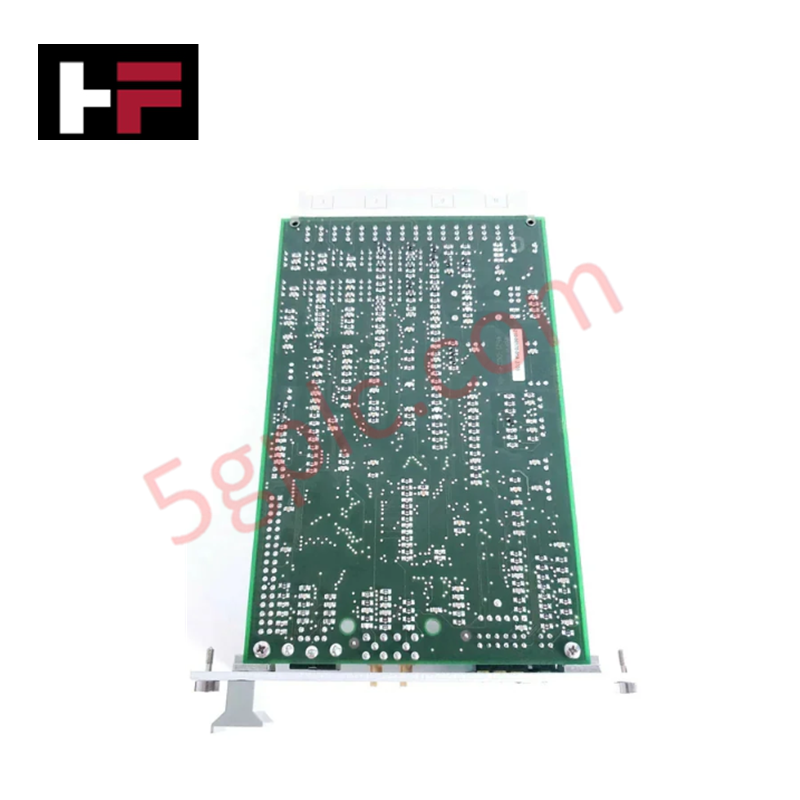

TSI (टर्बाइन सुपरवाइजरी इंस्ट्रूमेंटेशन) प्लेटफार्मों में उच्च गति पल्स अधिग्रहण और ओवरस्पीड डिटेक्शन के लिए कॉन्फ़िगर किया गया, Emerson EPRO MMS 6350D (MMS 6350D डिजिटल ओवरस्पीड प्रोटेक्शन सिस्टम) टर्बाइन गति निगरानी और सुरक्षा लॉजिक का सीधे इलेक्ट्रिकल निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | MMS 6350D |
| ब्रांड | Emerson EPRO |
| ऑपरेटिंग तापमान | मानक औद्योगिक सीमा |
| पावर खपत | निर्दिष्ट नहीं |
| फ्रीक्वेंसी रेंज | 0 से 16 kHz (-3 dB) |
| इनपुट रेसिस्टेंस | 100 kOhm |
| TTL आउटपुट रेंज | 0 से 5 V |
मैकेनिकल मॉनिटरिंग और TSI विशेषताएँ
MMS 6350D टर्बाइन रोटर डायनेमिक्स विश्लेषण के लिए डिफरेंशियल सेंसर इनपुट्स को प्रोसेस करने के लिए डिज़ाइन किया गया है। सटीक ओवरस्पीड सुरक्षा सुनिश्चित करने के लिए, उचित सिग्नल स्केलिंग की पुष्टि करना और सिग्नल क्लिपिंग या हानि से बचने के लिए रोटर टारगेट क्लियरेंस को स्थिर बनाए रखना आवश्यक है। यह डिवाइस बफ़र्ड SMB आउटपुट्स और डाउनस्ट्रीम मॉनिटरिंग सिस्टम्स के लिए TTL पल्स प्रदान करता है। इन सेंसरों को स्थापित करते समय, क्रॉस-टॉक दबाव बनाए रखना आवश्यक है, जिसके लिए सिग्नल केबलिंग को शील्डेड और उच्च-करंट एक्ट्यूएटर नियंत्रण लाइनों से स्वतंत्र रूप से रूट किया जाना चाहिए। फ्रीक्वेंसी अधिग्रहण पथ को ओपन-सर्किट और शॉर्ट-सर्किट दोनों दोषों से सुरक्षित रखा गया है ताकि फील्ड सेंसर विफलताओं के दौरान सुरक्षा प्रणाली सक्रिय बनी रहे।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या TTL आउटपुट का उपयोग एक साथ कई मॉनिटरिंग डिवाइस चलाने के लिए किया जा सकता है?
उत्तर: TTL आउटपुट को ≥ 1 kOhm के अनुमत लोड के साथ डिज़ाइन किया गया है। इस सीमा से अधिक लोडिंग से पल्स सिग्नल की एज गुणवत्ता खराब हो सकती है और जुड़े सुरक्षा लॉजिक में ट्रांजिशन त्रुटियाँ उत्पन्न हो सकती हैं।
प्रश्न: केबल की लंबाई से इनपुट फ्रीक्वेंसी रेंज और सटीकता कैसे प्रभावित होती है?
उत्तर: 100 kOhm इनपुट रेसिस्टेंस कैपेसिटिव लोडिंग के प्रति संवेदनशील है। निर्दिष्ट सटीकता (±1% f.s.d.) और फ्रीक्वेंसी बैंडविड्थ (0 से 16 kHz) बनाए रखने के लिए, कम-कैपेसिटेंस शील्डेड केबलिंग का उपयोग करें और सेंसर और MMS 6350D इनपुट के बीच कुल दूरी को न्यूनतम रखें।
फील्ड इंस्टॉलेशन दिशानिर्देश
- ओवरस्पीड डिटेक्शन चरण में सिग्नल इनवर्शन से बचने के लिए डिफरेंशियल इनपुट सिग्नल ध्रुवीयता को सिस्टम आवश्यकताओं के अनुसार सुनिश्चित करें।
- पल्स अधिग्रहण पथ में शोर आने से रोकने के लिए सिग्नल केबल शील्ड्स को निर्दिष्ट कॉमन ग्राउंड पॉइंट पर टर्मिनेट करें ताकि ग्राउंड लूप्स न बनें।
- परीक्षण और कैलिब्रेशन के दौरान सुरक्षित, कम-इम्पीडेंस कनेक्शन सुनिश्चित करने के लिए फ्रंट-फेसिंग बफ़र्ड आउटपुट्स के लिए SMB कनेक्टर्स का उपयोग करें।
- गलत गति रीडिंग को रोकने के लिए 0-5 V TTL आउटपुट केबलिंग को पावर-कैरिंग कंडक्टर्स से अलग रखें ताकि विद्युतचुंबकीय कपलिंग न हो।
- अंतिम सिस्टम सक्रियण से पहले आवश्यक सिग्नल वोल्टेज एम्प्लीट्यूड (0 से 27.3 VDC इनपुट रेंज) प्रदान करने के लिए सेंसर-से-टारगेट गैप को कैलिब्रेट करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
