उत्पाद विवरण

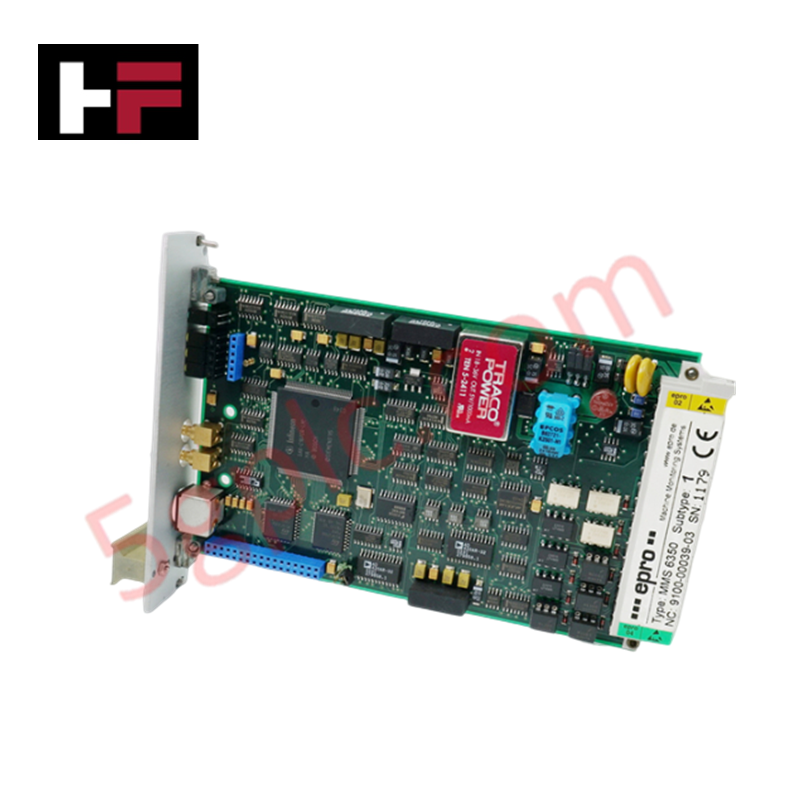

सटीक टरबाइन गति निगरानी और सुरक्षा-आवश्यक संरक्षण के लिए कॉन्फ़िगर किया गया, Emerson EPRO MMS 6350/DP (MMS 6350/DP) डिजिटल ओवरस्पीड प्रोटेक्शन सिस्टम घूर्णन गति अधिग्रहण और सुरक्षा लॉजिक ट्रिगर्स के प्रत्यक्ष भौतिक निष्पादन प्रदान करता है।
सफिक्स ब्रेकडाउन और मॉडल मैट्रिक्स
- MMS 6350: डिजिटल ओवरस्पीड प्रोटेक्शन के लिए बेस प्लेटफ़ॉर्म।
- DP: सिस्टम-व्यापी डेटा एकीकरण के लिए एकीकृत PROFIBUS-DP संचार इंटरफ़ेस।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | MMS 6350/DP |
| ब्रांड | Emerson EPRO |
| उत्पत्ति | निर्दिष्ट नहीं |
| वजन | 0.2 किग्रा |
| आयाम | 3.1 सेमी x 19 सेमी x 12.9 सेमी |
| ऑपरेटिंग तापमान | -40 डिग्री सेल्सियस से +70 डिग्री सेल्सियस |
| सटीकता | +/- 0.1 % |
| रिज़ॉल्यूशन | 0.1 आरपीएम |
उच्च विश्वसनीयता सुरक्षा नियंत्रण और SIS विशेषताएँ
MMS 6350/DP DIN EN 61508 के अनुसार SIL3 मानकों के लिए प्रमाणित है, जो सुरक्षा-आवश्यक अनुप्रयोगों में उच्च अखंडता संचालन सुनिश्चित करता है। सिस्टम फेल-सेफ स्टेट निष्पादन का उपयोग करता है ताकि घूर्णन वेग असामान्यताओं का पता लगाया जा सके और सुरक्षा अनुक्रम शुरू किए जा सकें। जबकि यह डेटा ट्रांसमिशन के लिए PROFIBUS-DP को एकीकृत करता है, आंतरिक निगरानी सर्किटरी सेंसर इनपुट चरण और फील्डबस संचार पथ के बीच गैल्वैनिक पृथक्करण बनाए रखती है, जिससे सिस्टम को विद्युत चुम्बकीय संक्रमणों से सुरक्षा मिलती है। वास्तुकला मांगलिक वातावरण में कार्यात्मक सुरक्षा बनाए रखने के लिए डिज़ाइन की गई है, जो टरबाइन ट्रिप संचालन के लिए सत्यापित गति डेटा की आवश्यकता वाले लॉजिक सॉल्वर के लिए सटीक इनपुट प्रदान करती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या MMS 6350/DP पल्स आउटपुट सीधे एक्ट्यूएटर नियंत्रण के लिए उपयोग किए जा सकते हैं?
उत्तर: पल्स आउटपुट 48 VDC और 25 mA तक सीमित हैं। इन्हें द्वितीयक लॉजिक उपकरणों को सिग्नल ट्रांसमिशन के लिए डिज़ाइन किया गया है; उच्च-धारा वाले लोड को आउटपुट चरण को नुकसान से बचाने के लिए मध्यस्थ इंटरपोज़िंग रिले के माध्यम से संचालित किया जाना चाहिए।
प्रश्न: PROFIBUS-DP इंटरफ़ेस पर संचार हानि को सिस्टम कैसे संभालता है?
उत्तर: सिस्टम फेल-सेफ स्टेट निष्पादन के लिए डिज़ाइन किया गया है। मास्टर कंट्रोलर के साथ संचार हानि स्थानीय ओवरस्पीड निगरानी और सुरक्षा लॉजिक को प्रभावित नहीं करती, जो स्थानीय रूप से संसाधित पल्स आवृत्ति इनपुट के आधार पर संचालित रहती है।
फील्ड स्थापना दिशानिर्देश
- सुनिश्चित करें कि मॉड्यूल निर्दिष्ट रैक में सुरक्षित रूप से माउंट किया गया है, कूलिंग और PROFIBUS-DP पोर्ट तक पहुंच के लिए पर्याप्त जगह बनाए रखें।
- सेंसर इनपुट केबलिंग को उच्च-वोल्टेज एसी लाइनों से दूर मार्गदर्शित करें ताकि उच्च-इम्पीडेंस (100 kOhm) इनपुट टर्मिनलों पर प्रेरित हस्तक्षेप से बचा जा सके।
- सुनिश्चित करें कि PROFIBUS-DP सेगमेंट केबल शील्ड सिस्टम ग्राउंड पर सही ढंग से समाप्त हो ताकि विद्युत पृथक्करण और सिग्नल अखंडता बनी रहे।
- पावर-अप से पहले PROFIBUS स्टेशन पता सही ढंग से सेट करें ताकि होस्ट नियंत्रण नेटवर्क के साथ निर्बाध एकीकरण सुनिश्चित हो सके।
- इनपुट टर्मिनलों पर आवृत्ति पल्स का अनुकरण करके एक कार्यात्मक जांच करें और सत्यापित करें कि TTL और पल्स आउटपुट परिभाषित ट्रिप सेटपॉइंट के अनुसार प्रतिक्रिया देते हैं।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
