उत्पाद विवरण

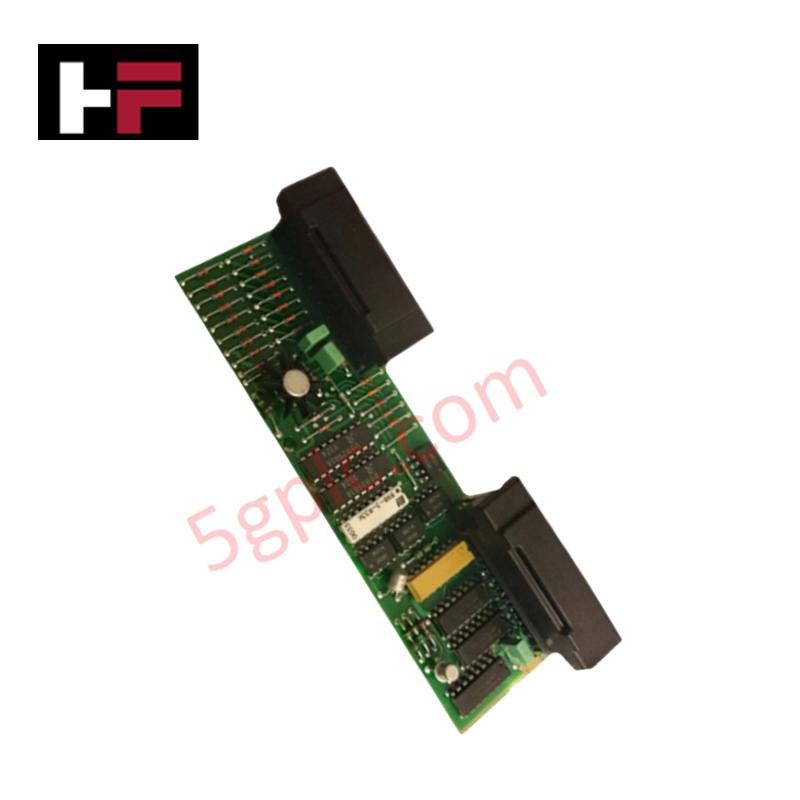

ABB Advant Master और MasterPiece सिस्टम में असतत सिग्नल स्विचिंग और रिले लॉजिक निष्पादन के लिए कॉन्फ़िगर किया गया ABB DSDO-301 57160001-CC/1 (DSDO-301 डिजिटल आउटपुट बोर्ड) प्रत्यक्ष भौतिक/विद्युत निष्पादन प्रदान करता है।
सफ़िक्स विवरण और मॉडल मैट्रिक्स
DSDO-301 उत्पाद श्रृंखला में Advant Master सिस्टम परिवार के भीतर हार्डवेयर असेंबली संशोधन और आउटपुट कॉन्फ़िगरेशन के विभिन्न विकल्प शामिल हैं:
- DSDO-301 (57160001-CC/1): /1 हार्डवेयर संशोधन सूचक वाला डिजिटल आउटपुट असेंबली, जिसे 24 VDC रैक एकीकरण और बहु-चैनल फ़ील्ड एक्ट्यूएटर स्विचिंग के लिए कॉन्फ़िगर किया गया है।
- DSDO-301 (57160001-CC): ट्रांजिस्टर या रिले आउटपुट चैनलों का उपयोग करने वाले मानक रैक-माउंट डिजिटल आउटपुट कॉन्फ़िगरेशन के लिए मूल कैटलॉग बोर्ड संदर्भ।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | DSDO-301 |
| पार्ट नंबर | 57160001-CC/1 |
| ब्रांड | ABB |
| उत्पाद प्रकार | डिजिटल आउटपुट मॉड्यूल |
| मूल देश | स्वीडन |
| वज़न | 0.40 kg |
| आयाम | 120 x 100 x 30 mm |
| ऑपरेटिंग तापमान | -20 से +55 deg C |
| आर्द्रता | 0-95% RH, संघनन-रहित |
| बिजली की खपत | 24 VDC (धारा खपत <=150 mA) |
| आउटपुट चैनल | 8 या 16 चैनल (वेरिएंट पर निर्भर) |
| आउटपुट प्रकार | रिले या ट्रांजिस्टर (वेरिएंट पर निर्भर) |
| माउंटिंग विधि | ABB Advant Master रैक सिस्टम स्लॉट |
| RoHS अनुपालन | छूट प्राप्त (Directive 2011/65/EU, Article 2) |
औद्योगिक नियंत्रण बैकप्लेन बस अखंडता और I/O घनत्व
यह बोर्ड Advant Master बैकप्लेन बस संरचना के साथ सीधे इंटरफ़ेस करता है, बैकप्लेन बस संचार की गति को बेहतर बनाता है और फ़ील्ड आउटपुट चैनलों तक रीयल-टाइम डेटा फ़्रेम थ्रूपुट बनाए रखता है। 120 x 100 x 30 mm के कॉम्पैक्ट चेसिस स्लॉट फ़ुटप्रिंट में उच्च I/O घनत्व स्केलिंग की सुविधा देकर, यह कार्ड बाहरी फ़ील्ड स्विचिंग शोर को केंद्रीय प्रोसेसर लॉजिक से अलग करता है। एकीकृत चैनल आइसोलेशन और फ़र्मवेयर फ़्लैश संगतता तेज़ स्विचिंग सिंक्रोनाइज़ेशन सुनिश्चित करती है और क्षणिक सिग्नल फ़ीडबैक को बैकप्लेन बस पर स्थित आसन्न प्रोसेसिंग यूनिटों के संचालन में बाधा डालने से रोकती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: पूर्ण चैनल लोड के अंतर्गत DSDO-301 बोर्ड की अधिकतम बैकप्लेन धारा खपत कितनी है?
उत्तर: बोर्ड 24 VDC सप्लाई रेल पर काम करता है और सामान्य चैनल संचालन के दौरान इसकी कुल धारा खपत रेटिंग <=150 mA है।
प्रश्न: क्या रैक असेंबली के पावरयुक्त रहते DSDO-301 मॉड्यूल को निकाला या लगाया जा सकता है?
उत्तर: बैकप्लेन पिन को क्षति से बचाने के लिए, मानक Advant Master DCS कैबिनेट सुरक्षा दिशानिर्देशों के अनुसार रैक पावर को बंद करने के बाद ही मॉड्यूल को निकालना या लगाना चाहिए।
प्रश्न: DSDO-301 मॉड्यूल के विभिन्न वेरिएंट में अलग-अलग आउटपुट चैनल प्रकारों का प्रबंधन कैसे किया जाता है?
उत्तर: भौतिक स्विचिंग तंत्र (रिले या ट्रांजिस्टर) हार्डवेयर वेरिएंट पर निर्भर करता है; चैनल रूटिंग कॉन्फ़िगरेशन को निर्दिष्ट पार्ट नंबर सफ़िक्स और संबंधित लोड आवश्यकताओं के अनुरूप होना चाहिए।
फ़ील्ड इंस्टॉलेशन दिशानिर्देश
- Advant Master चेसिस स्लॉट से DSDO-301 मॉड्यूल को लगाने या निकालने से पहले केंद्रीय सबरैक बिजली आपूर्ति को बंद कर दें।
- अंतिम कनेक्टर संलग्न करने से पहले सुनिश्चित करें कि कार्ड गाइड रेल 120 x 100 x 30 mm एनक्लोज़र फ़ुटप्रिंट के साथ सही ढंग से संरेखित हैं।
- सभी सिग्नल और पावर पिन को पूरी तरह से स्थापित करने के लिए बोर्ड को बैकप्लेन कनेक्टर में मजबूती से दबाएँ।
- सकारात्मक चेसिस ग्राउंडिंग संपर्क स्थापित करने और कंपन के कारण ढीला होने से रोकने के लिए सभी फ्रंट पैनल माउंटिंग स्क्रू कसें।
- क्रॉस-टॉक और प्रेरित विद्युतचुंबकीय शोर को रोकने के लिए डिजिटल आउटपुट फ़ील्ड वायरिंग को उच्च-वोल्टेज AC लाइनों से कम-से-कम 200 mm की दूरी पर रखें।
