उत्पाद विवरण

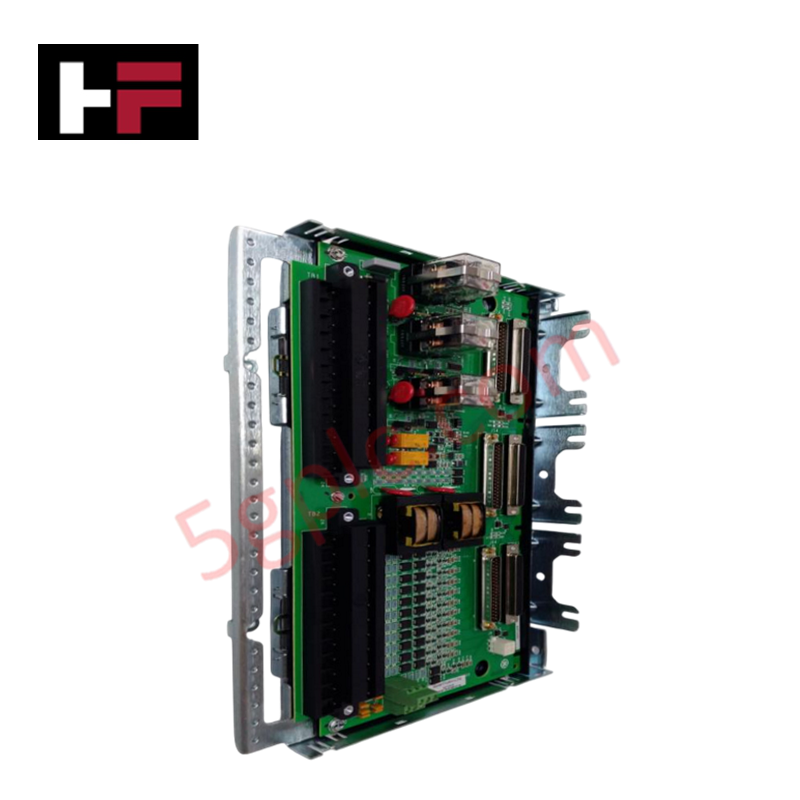

मार्क V स्पीडट्रॉनिक टरबाइन नियंत्रण प्लेटफार्मों में ईंधन दबाव प्रबंधन के लिए कॉन्फ़िगर किया गया, जनरल इलेक्ट्रिक DS200XDSAG1A (DS200XDSA ट्रांसड्यूसर इंटरफेस टर्मिनल बोर्ड) सीधे भौतिक/विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | DS200XDSAG1A |
| ब्रांड | जनरल इलेक्ट्रिक |
| उत्पत्ति | यूएसए |
| आयाम | 33.0 सेमी x 17.8 सेमी |
| ऑपरेटिंग तापमान | 40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस |
| पावर खपत | +5 V डीसी, 6 A |
| इनपुट चैनल | 12 |
| कंट्रोल वोल्टेज | 28 V डीसी (सप्लाई), 12 V डीसी (इनपुट) |
| आउटपुट रेटिंग | 125 V डीसी (ट्रिप सोलिनॉइड) |
औद्योगिक नियंत्रण और फर्मवेयर संगतता
DS200XDSAG1A स्मार्ट प्रेशर ट्रांसड्यूसरों के साथ इंटरफेस करने के लिए निर्धारक RS-422 मल्टीड्रॉप संचार का उपयोग करता है। यह मार्क V रैक के भीतर विशिष्ट बैकप्लेन बस संचार वेग सेटिंग्स पर निर्भर करता है ताकि इसके 12 इनपुट चैनलों में सिग्नल अखंडता बनी रहे। यह मॉड्यूल I/O घनत्व स्केलिंग का समर्थन करता है, जिससे एकल नियंत्रण लूप में कई XDSA बोर्ड डेज़ी-चेन किए जा सकते हैं। फर्मवेयर फ्लैश संगतता की जांच होस्ट मार्क V कंट्रोलर के साथ करनी चाहिए ताकि जुड़े प्रेशर सेंसरों से प्रेषित सीरियल डेटा पैकेट्स की सही व्याख्या सुनिश्चित हो सके।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या DS200XDSAG1A पर हार्डवेयर जंपर्स विशिष्ट नेटवर्क टर्मिनेशन के लिए कॉन्फ़िगर किए जा सकते हैं?
उत्तर: हाँ। बोर्ड में ऑनबोर्ड जंपर्स होते हैं जो व्यक्तिगत सेंसर पतों को स्थापित करने और RS-422 नेटवर्क स्थिरता के लिए आवश्यक सीरियल संचार टर्मिनेशन प्रतिरोध को कॉन्फ़िगर करने के लिए उपयोग किए जाते हैं।
प्रश्न: क्या बोर्ड मिश्रित सेंसर प्रकारों के साथ काम कर सकता है?
उत्तर: बोर्ड DB-25 कनेक्टर इंटरफेस के माध्यम से संगत स्मार्ट प्रेशर ट्रांसड्यूसरों (जैसे LG-1237) के साथ एकीकरण के लिए अनुकूलित है। आंतरिक पुनरावर्ती सर्किटरी डुअल-चैनल सेंसर सेटअप के लिए डिज़ाइन की गई है ताकि लूप उपलब्धता बढ़ाई जा सके।
फील्ड इंस्टॉलेशन दिशानिर्देश
- माउंटिंग: मॉड्यूल को चेसिस माउंटिंग के लिए डिज़ाइन किया गया है। उच्च घनत्व केबल रूटिंग को ध्यान में रखते हुए संरचनात्मक अखंडता बनाए रखने के लिए सभी माउंटिंग पॉइंट्स का उपयोग सुनिश्चित करें।
- ग्राउंडिंग: बोर्ड के प्रत्येक छोर पर स्टैब-ऑन-ग्राउंड कनेक्शनों को खोजें। इन्हें सीधे कैबिनेट ग्राउंड बसबार से जोड़ें ताकि सीरियल डेटा लाइनों पर शोर कम हो सके।
- केबलिंग: सेंसर कनेक्शनों के लिए शील्डेड DB-25 केबल का उपयोग करें। 125 V डीसी सोलिनॉइड सर्किट और निम्न-वोल्टेज सिग्नल संचार लाइनों के बीच क्रॉसटॉक से बचने के लिए केबल रूटिंग को सुसंगत बनाए रखें।
- पावर वितरण: सुनिश्चित करें कि DPwA टर्मिनल बोर्ड द्वारा प्रदान किया गया 12 V डीसी इनपुट 5% सहिष्णुता के भीतर हो। सेंसर लूप को कमीशन करने से पहले टर्मिनल 1, 2, 9, और 10 पर वोल्टेज की जांच करें।
