उत्पाद विवरण

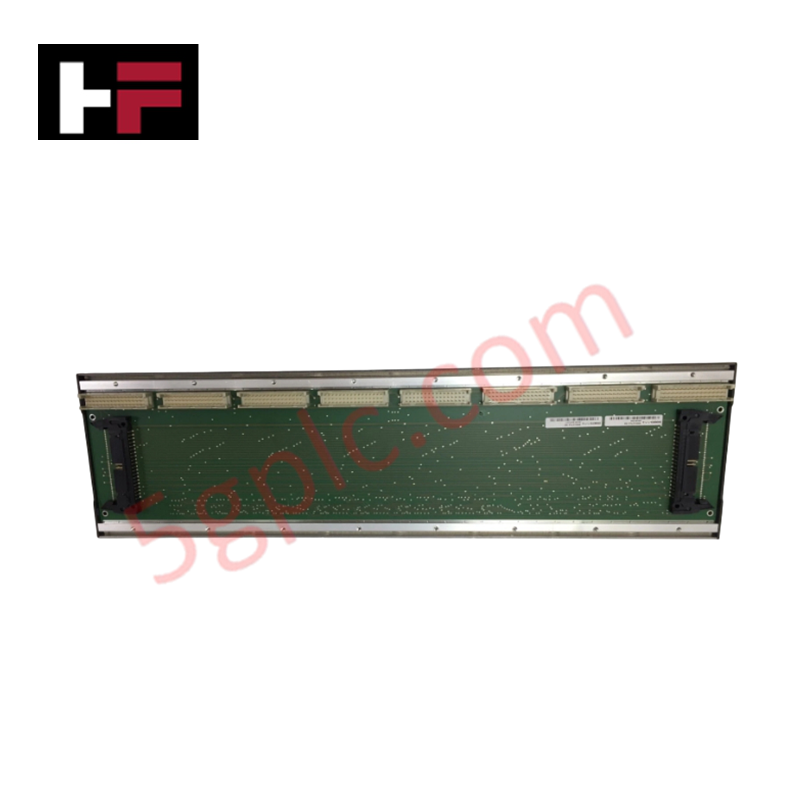

M1 ऑटोमेशन प्लेटफार्मों में उच्च-घनत्व मॉड्यूलर विस्तार के लिए कॉन्फ़िगर किया गया, Bachmann BS208 (BS208 बैकप्लेन) I/O मॉड्यूल एरे के लिए सिग्नल रूटिंग और पावर वितरण का प्रत्यक्ष भौतिक/विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | BS208 |
| ब्रांड | Bachmann |
| उत्पत्ति | ऑस्ट्रिया |
| वजन | 0.7 किग्रा |
| आयाम | 43.8 सेमी x 12.1 सेमी x 2.5 सेमी |
| ऑपरेटिंग तापमान | निर्दिष्ट नहीं |
| पावर खपत | निष्क्रिय (बैकप्लेन) |
| मॉड्यूल स्लॉट | 8 |
| सुरक्षा वर्ग | 1 |
प्रोफिनेट / ईथरनेट/IP निर्धारक नेटवर्क
BS208 बैकप्लेन M1 सिस्टम कंट्रोलर्स के लिए केंद्रीय संचार रीढ़ के रूप में कार्य करता है, जो 8 मॉड्यूल तक के लिए एकीकृत विद्युत इंटरफ़ेस प्रदान करके I/O घनत्व विस्तार सक्षम करता है। यह रैक आर्किटेक्चर स्थानीय बस में बैकप्लेन बस संचार की गति बनाए रखता है, जिससे CPU और फील्ड-स्तर I/O के बीच उच्च गति डेटा ट्रांसफर समर्थित होता है। फर्मवेयर फ्लैश संगतता मॉड्यूल और CPU स्तर पर प्रबंधित होती है, और BS208 मॉड्यूल-से-कंट्रोलर संचार के दौरान सिग्नल अखंडता बनाए रखने के लिए आवश्यक भौतिक मार्ग प्रदान करता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या BS208 बैकप्लेन सक्रिय पावर विनियमन प्रदान करता है?
उत्तर: नहीं, BS208 एक निष्क्रिय बैकप्लेन संरचना है। पावर विनियमन सिस्टम रैक में स्थापित विशिष्ट CPU या पावर सप्लाई मॉड्यूल द्वारा प्रबंधित किया जाता है।
प्रश्न: क्या BS208 को स्लॉट संख्या बढ़ाने के लिए डेज़ी-चेन किया जा सकता है?
उत्तर: विस्तार क्षमताएं विशिष्ट Bachmann M1 सिस्टम आर्किटेक्चर और बैकप्लेन कनेक्शन सीमाओं द्वारा नियंत्रित होती हैं। अनुमत बस लंबाई और रैक विस्तार विन्यास के लिए सिस्टम-विशिष्ट वायरिंग दस्तावेज़ देखें।
प्रश्न: आवश्यक सुरक्षा वर्ग स्थापना पर्यावरण क्या है?
उत्तर: BS208 सुरक्षा वर्ग 1 के रूप में वर्गीकृत है। इसे उपयुक्त औद्योगिक एनक्लोजर के भीतर स्थापित किया जाना चाहिए जो आवश्यक IP-रेटेड पर्यावरणीय सुरक्षा प्रदान करता हो।
फील्ड स्थापना दिशानिर्देश
- माउंटिंग: बैकप्लेन को एक समतल, ग्राउंडेड धातु सतह या DIN-रेल सिस्टम पर सुरक्षित करें ताकि यांत्रिक स्थिरता सुनिश्चित हो। मॉड्यूल डालते समय बैकप्लेन के झुकाव को रोकने के लिए सभी निर्दिष्ट माउंटिंग पॉइंट्स का उपयोग करें।
- ग्राउंडिंग: सिस्टम-व्यापी संदर्भ पोटेंशियल और प्रभावी EMI दमन बनाए रखने के लिए बैकप्लेन के चेसिस को कैबिनेट फंक्शनल अर्थ (FE) से जोड़ें।
- मॉड्यूल डालना: बैकप्लेन कनेक्टर से जुड़ने से पहले I/O मॉड्यूल गाइड रेल को सावधानीपूर्वक संरेखित करें। विश्वसनीय संपर्क सुनिश्चित करने के लिए प्रत्येक मॉड्यूल को पूरी तरह से बैठा हुआ जांचें।
- पर्यावरण: रैक से जुड़े सक्रिय मॉड्यूलों को ठंडा करने के लिए उचित वायु प्रवाह सुनिश्चित करने हेतु बैकप्लेन के चारों ओर पर्याप्त जगह बनाए रखें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
