उत्पाद विवरण

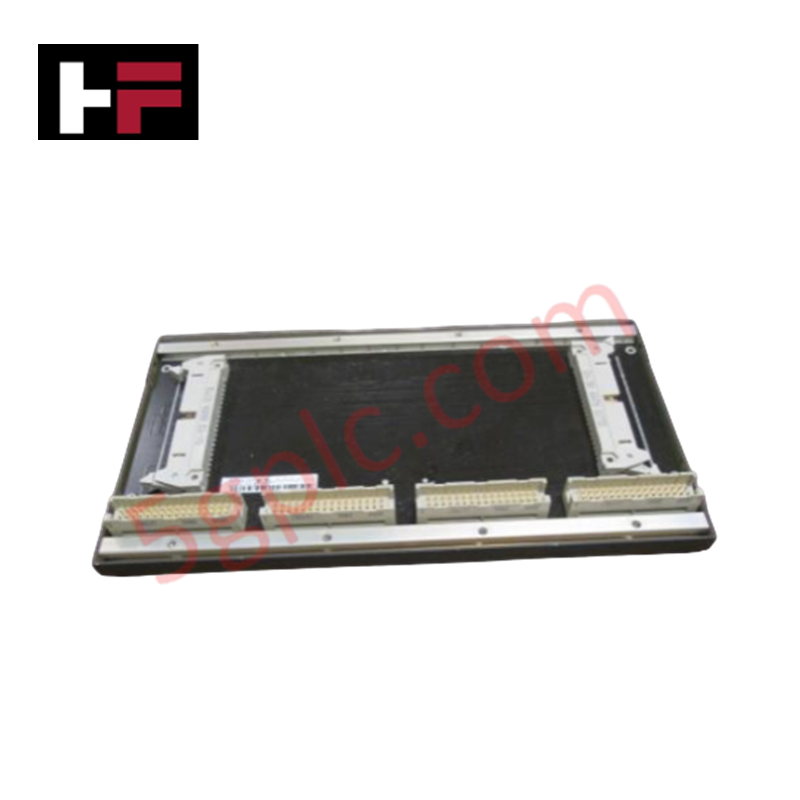

Bachmann BS204, जिसे BS204 बैकप्लेन मॉड्यूल के रूप में भी सूचीबद्ध किया गया है, Bachmann M1 रैक-आधारित सिस्टम में प्रोसेसर, I/O, और संचार मॉड्यूल को इंटरकनेक्ट करने के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | BS204 |
| ब्रांड | Bachmann |
| मूल | ऑस्ट्रिया |
| वजन | 0.4 किग्रा |
| आयाम | 21.8 सेमी x 12.7 सेमी x 2.5 सेमी |
| ऑपरेटिंग तापमान | 0 डिग्री सेल्सियस से 60 डिग्री सेल्सियस |
| पावर खपत | 0 W (निष्क्रिय) |
| स्लॉट क्षमता | 4 मॉड्यूल स्लॉट |
बैकप्लेन बस संचार और I/O घनत्व
BS204 बैकप्लेन पावर वितरण और उच्च गति डेटा विनिमय के लिए भौतिक बस रूटिंग प्रदान करता है जो माउंट किए गए M1 मॉड्यूल के बीच होता है। I/O घनत्व स्केलिंग के लिए यह मौलिक हार्डवेयर है, जो नियंत्रक सिस्टम के मॉड्यूलर विस्तार की अनुमति देता है जबकि सिग्नल की सख्त अखंडता बनाए रखता है। बैकप्लेन बस संचार की गति स्वाभाविक रूप से समर्थित है, जिससे CPU और रिमोट I/O के बीच संचार सभी 4 स्लॉट्स में निश्चित रहता है। इस निष्क्रिय घटक के लिए कोई फर्मवेयर फ्लैश संगतता आवश्यक नहीं है, क्योंकि यह केवल M1 बस संरचना के लिए एक भौतिक लिंक के रूप में कार्य करता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या BS204 बैकप्लेन को बाहरी पावर कनेक्शन की आवश्यकता होती है?
उत्तर: BS204 M1 पावर सप्लाई मॉड्यूल द्वारा प्रदान की गई पावर को अन्य 3 स्लॉट्स में वितरित करता है; इसका कोई सीधे बाहरी पावर इनपुट नहीं होता।
प्रश्न: क्या BS204 को अन्य बैकप्लेन के साथ डेज़ी-चेन किया जा सकता है?
उत्तर: Bachmann M1 सिस्टम मल्टी-रैक सेटअप के लिए विशिष्ट रैक विस्तार केबल का उपयोग करते हैं; BS204 को 4 मॉड्यूल तक के लिए एक स्टैंडअलोन बेस के रूप में डिज़ाइन किया गया है।
प्रश्न: क्या यदि बैकप्लेन बड़े सिस्टम का हिस्सा हो तो मॉड्यूल हॉट-स्वैपिंग का समर्थन करते हैं?
उत्तर: जबकि BS204 एक निष्क्रिय बैकप्लेन है, उस पर माउंट किए गए मॉड्यूल को M1 सिस्टम कंट्रोलर और पावर सप्लाई दस्तावेज़ों द्वारा परिभाषित हॉट-स्वैप विनिर्देशों का पालन करना होगा।
फील्ड इंस्टॉलेशन दिशानिर्देश
- माउंटिंग: BS204 बैकप्लेन को कंट्रोल कैबिनेट बैकप्लेट पर मानक माउंटिंग हार्डवेयर का उपयोग करके सुरक्षित करें ताकि कंपन के दौरान संरचनात्मक स्थिरता सुनिश्चित हो।
- संतुलन: बस कनेक्टर्स को जोड़ने के लिए दबाव डालने से पहले मॉड्यूल को बैकप्लेन गाइड्स के साथ पूरी तरह संरेखित करें।
- ग्राउंडिंग: बैकप्लेन चेसिस को एक सामान्य सिस्टम अर्थ पॉइंट से कम-इम्पीडेंस ग्राउंड स्ट्रैप के माध्यम से जोड़ें ताकि बस पर विद्युतचुंबकीय हस्तक्षेप न्यूनतम हो सके।
- पर्यावरण: बैकप्लेन कनेक्टर पिनों पर चालक धूल के जमाव को रोकने के लिए साफ-सुथरा इंस्टॉलेशन वातावरण बनाए रखें, जो बस संचार में अस्थायी दोष पैदा कर सकता है।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
