उत्पाद विवरण

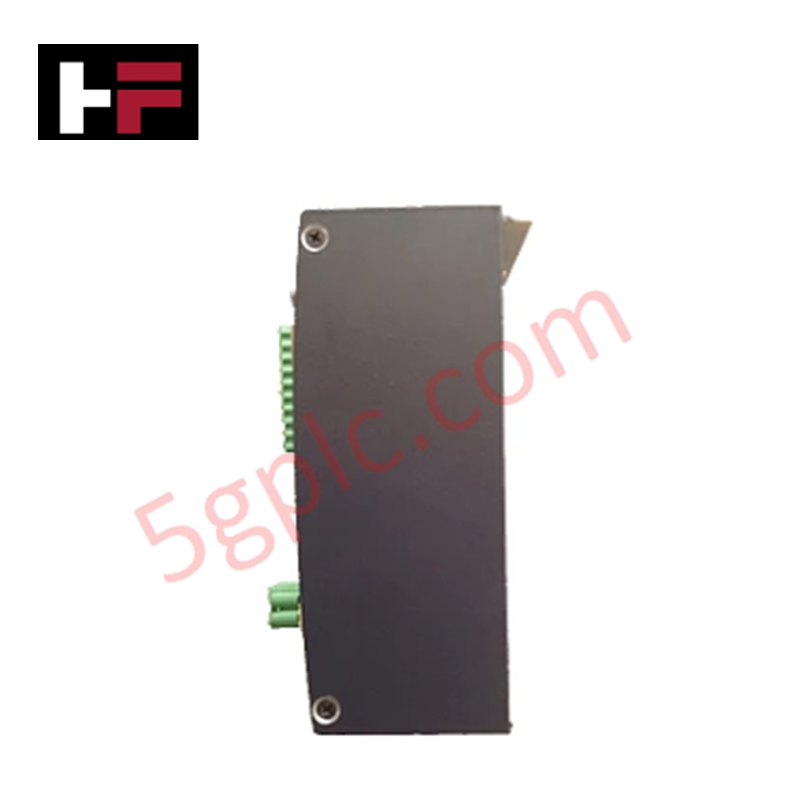

M1 ऑटोमेशन प्लेटफॉर्म में उच्च गति गति नियंत्रण के लिए कॉन्फ़िगर किया गया, BACHMANN ACR222/2 (ACR222/2 एक्सिस कंट्रोलर मॉड्यूल) स्टेपर मोटर ड्राइविंग और इन्क्रीमेंटल एन्कोडर सिग्नल प्रोसेसिंग का प्रत्यक्ष भौतिक/विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | ACR222/2 |
| ब्रांड | BACHMANN |
| मूल | ऑस्ट्रिया |
| वजन | 0.28 किग्रा |
| आयाम | 102 मिमी x 12 मिमी x 130 मिमी |
| ऑपरेटिंग तापमान | 0 डिग्री सेल्सियस से 60 डिग्री सेल्सियस |
| पावर खपत | 4.0 W |
| स्टेपर इंटरफेस | 2 चैनल, 150 kHz तक |
| एन्कोडर इंटरफेस | 2 चैनल, 1 MHz तक |
| डिजिटल इनपुट | होम, एबॉर्ट, प्रति चैनल 2 लिमिट स्विच |
| प्रोफाइल प्रकार | लिनियर, sin2, पैराबोलिक |
प्रोफिनेट / EtherNet/IP निर्धारक नेटवर्क
ACR222/2 M1 बैकप्लेन आर्किटेक्चर में एकीकृत होता है ताकि गति प्रोफाइल और सिस्टम-स्तरीय बस संचार के बीच समकालिकता सुनिश्चित की जा सके। यह मॉड्यूल निर्धारक नेटवर्क कनेक्टिविटी का समर्थन करता है, जो नियंत्रक CPU के माध्यम से वेग प्रोफाइल के वास्तविक समय समायोजन की अनुमति देता है। I/O घनत्व स्केलिंग M1 मॉड्यूलर बैकप्लेन के माध्यम से प्रबंधित होती है, जिससे एक्सिस नियंत्रण नोड्स का विस्तार बिना बस संचार वेग को कम किए किया जा सकता है। फर्मवेयर फ्लैश संगतता समर्थित है, जिससे गति नियंत्रण एल्गोरिदम, जिसमें दो-चरणीय रैखिक गति प्रोफाइल शामिल हैं, को विशिष्ट यांत्रिक काइनेमेटिक्स आवश्यकताओं के अनुसार अपडेट किया जा सकता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या ACR222/2 सीधे जुड़े इन्क्रीमेंटल एन्कोडरों को पावर प्रदान कर सकता है?
उत्तर: हाँ, मॉड्यूल एकीकृत एन्कोडर पावर सप्लाई सीधे फ्रंट-पैनल कनेक्टर्स के माध्यम से प्रदान करता है ताकि फील्ड वायरिंग सरल हो सके।
प्रश्न: स्टेपर मोटर आउटपुट स्टेज के लिए अधिकतम स्टेप आवृत्ति क्या है?
उत्तर: मॉड्यूल प्रति इंटरफेस 150 kHz तक स्टेपर आवृत्तियों का समर्थन करता है।
प्रश्न: क्या मॉड्यूल जुड़े मोटर स्टेजों की हार्डवेयर-स्तरीय निगरानी करता है?
उत्तर: हाँ, मॉड्यूल बाहरी आपूर्ति वोल्टेज के लिए निगरानी सर्किट्री शामिल करता है और विन्यासित यांत्रिक सीमाओं के भीतर संचालन सुनिश्चित करने के लिए भौतिक लिमिट स्विच इनपुट का समर्थन करता है।
फील्ड स्थापना दिशानिर्देश
- कनेक्टर वायरिंग: एन्कोडर फीडबैक और स्टेपर मोटर सिग्नल दोनों के लिए शील्डेड ट्विस्टेड-पेयर केबल का उपयोग करें। केबल शील्ड को सिस्टम फंक्शनल अर्थ (FE) टर्मिनल से जोड़ें ताकि 1 MHz आवृत्ति सीमा पर विद्युत शोर हस्तक्षेप से बचा जा सके।
- सिग्नल पृथक्करण: उच्च-आवृत्ति स्टेपर मोटर पल्स सिग्नल को संवेदनशील एनालॉग इनपुट केबल और पावर वायरिंग से दूर मार्गदर्शित करें ताकि संभावित क्रॉस-टॉक को कम किया जा सके।
- ग्राउंडिंग: उच्च गति पल्स आउटपुट के लिए सिग्नल अखंडता बनाए रखने हेतु M1 रैक के लिए निम्न-प्रतिरोध ग्राउंड कनेक्शन सुनिश्चित करें।
- स्विच कॉन्फ़िगरेशन: प्रारंभिक कमीशनिंग के दौरान होम, एबॉर्ट, और लिमिट स्विचों की उचित स्थापना और NC/NO लॉजिक सेटिंग्स की पुष्टि करें ताकि यांत्रिक ओवरट्रैवल से बचा जा सके।
