एनालॉग इनपुट मॉड्यूल | हनीवेल CC-PAIH01 51405038-175 16-चैनल

समीक्षा

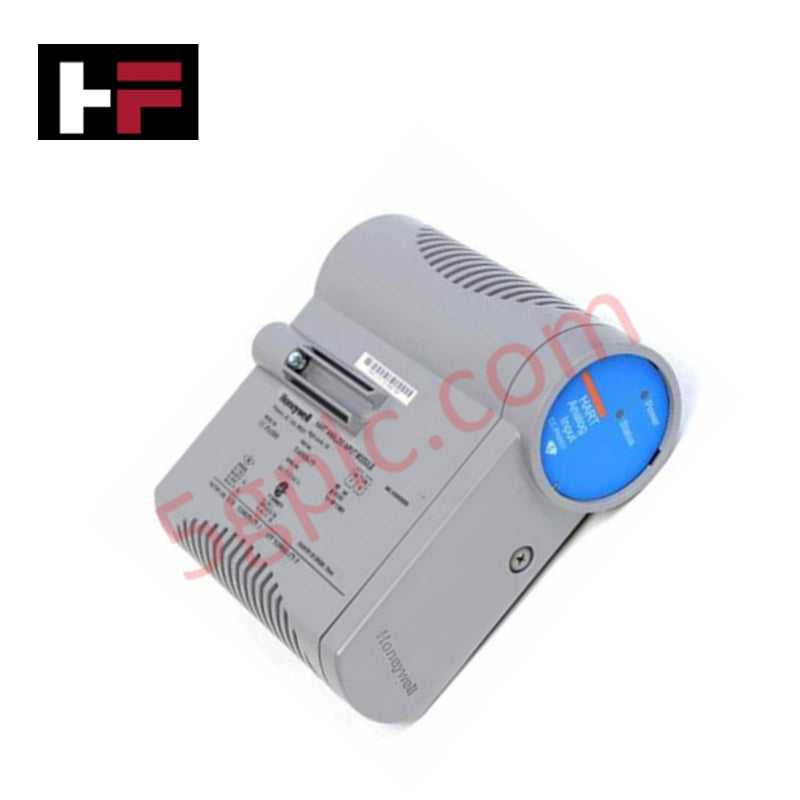

 हनीवेल CC-PAIH01 (51405038-175) एक सटीक HART एनालॉग इनपुट मॉड्यूल है जो हनीवेल एक्सपेरियन सीरीज C I/O प्रणालियों के लिए डिज़ाइन किया गया है। यह क्षेत्रीय उपकरणों से उच्च सटीकता और पुनरावृत्ति के साथ विश्वसनीय संकेत प्राप्ति प्रदान करता है, जो एकल-अंत और भेदात्मक इनपुट चैनलों दोनों का समर्थन करता है। इसका मजबूत निर्माण मांगलिक औद्योगिक वातावरण में संचालन की स्थिरता सुनिश्चित करता है।

तकनीकी विनिर्देश

• मॉडल: CC-PAIH01

• भाग संख्या: 51405038-175

• मॉड्यूल प्रकार: HART एनालॉग इनपुट मॉड्यूल

• इनपुट चैनल: कुल 16

• चैनल 1–12: एकल-अंत

• चैनल 13–16: भेदात्मक

• इनपुट संकेत प्रकार: 4–20 mA धारा, 0–10 VDC वोल्टेज

• संकल्प: 16-बिट A/D रूपांतरण

• सटीकता: पूर्ण सीमा का ±0.25%

• पुनरावृत्ति: पूर्ण सीमा का ±0.05%

• नमूना दर: 100 हर्ट्ज

• सामान्य मोड अस्वीकृति अनुपात (CMRR): सामान्यतः 70 dB

• अलगाव: चैनल से प्रणाली अलगाव

• निदान: खुले तार की पहचान, स्व-निदान, लूप अखंडता जांच

• अतिरिक्तता: वैकल्पिक अतिरिक्त विन्यास

• स्थापन: IOTA (इनपुट/आउटपुट टर्मिनेशन असेंबली) पर स्थापित

• पर्यावरणीय रेटिंग: NEMA 4X / IP66

• संचालन तापमान: 0°C से +60°C (32°F से 140°F)

• भंडारण तापमान: −40°C से +85°C (−40°F से 185°F)

• आर्द्रता: 5% से 95% सापेक्ष आर्द्रता, बिना संघनन के

• विद्युत खपत: लगभग 60 वाट

मुख्य विशेषताएँ

• बहु-चैनल लचीलापन: एकल-अंत और भेदात्मक इनपुट को मिलाकर बहुमुखी क्षेत्रीय समाकलन।

• HART प्रोटोकॉल समर्थन: HART-संगत क्षेत्रीय उपकरणों के साथ डिजिटल संचार सक्षम करता है।

• उच्च सटीकता एवं पुनरावृत्ति: महत्वपूर्ण नियंत्रण अनुप्रयोगों के लिए सटीक एनालॉग मापन सुनिश्चित करता है।

• निदान एवं सुरक्षा: खुले तार और लूप अखंडता के लिए एकीकृत निगरानी।

• मजबूत औद्योगिक डिज़ाइन: कठोर वातावरण के लिए NEMA 4X/IP66 आवरण।

प्रयोग

• प्रक्रिया नियंत्रण: वाल्व, संवेदक, और क्रियान्वयन यंत्रों के लिए एनालॉग संकेत प्राप्ति।

• उपयोगिताएँ एवं विद्युत: विद्युत और प्रक्रिया मापदंडों की निगरानी एवं नियंत्रण।

• रासायनिक एवं पेट्रोरासायनिक: खतरनाक क्षेत्रों में उच्च-सटीक एनालॉग इनपुट निगरानी।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: CC-PAIH01 कितने चैनलों का समर्थन करता है?
उत्तर: कुल 16 चैनल; 12 एकल-अंत और 4 भेदात्मक।

प्रश्न: कौन से संकेत प्रकार समर्थित हैं?
उत्तर: 4–20 mA धारा और 0–10 VDC वोल्टेज संकेत।

प्रश्न: क्या HART संचार समर्थित है?
उत्तर: हाँ, यह HART-संगत क्षेत्रीय उपकरणों के साथ संचार की अनुमति देता है।

प्रश्न: इस मॉड्यूल की पर्यावरणीय रेटिंग क्या है?
उत्तर: NEMA 4X / IP66, औद्योगिक परिस्थितियों के लिए उपयुक्त।
