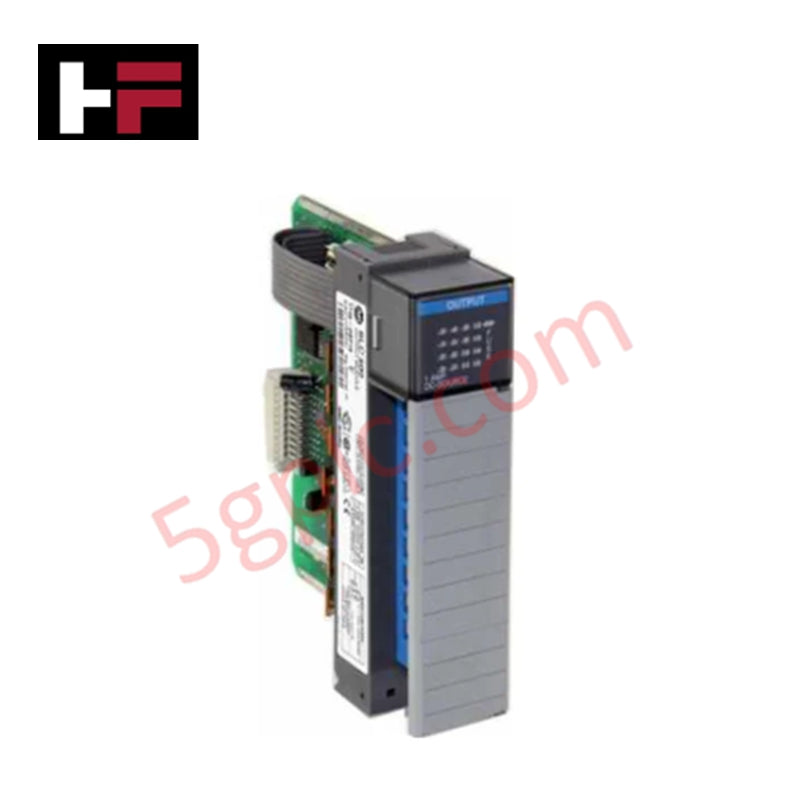

एलेन-ब्रैडली SLC 500 1746-OBP16 डिजिटल सीधी धारा निर्गम यंत्रांश

समीक्षा
Allen-Bradley का 1746-OBP16 एक उच्च-धारा डिजिटल डीसी आउटपुट मॉड्यूल है, जो SLC 500 PLC प्रणालियों के लिए डिज़ाइन किया गया है, जो कठिन औद्योगिक उपयोगों में विश्वसनीय प्रदर्शन प्रदान करता है।

तकनीकी विनिर्देश

• निर्माता: Allen-Bradley

• उत्पाद श्रेणी: SLC 500

• भाग संख्या: 1746-OBP16

• मॉड्यूल प्रकार: डिजिटल डीसी आउटपुट मॉड्यूल

• आउटपुट की संख्या: 16

• आउटपुट वोल्टेज: 20.4–26.4 वोल्ट डीसी (स्रोत)

• प्रत्येक चैनल के लिए आउटपुट धारा: 1–1.5 एम्पियर

• अधिकतम मॉड्यूल धारा: 6.4 एम्पियर

• बैकप्लेन धारा (5 वोल्ट डीसी): 250 मिलीएम्पियर

• प्रतिक्रिया समय: 60 मिलीसेकंड इनपुट, 2.5 मिलीसेकंड आउटपुट

• फ्यूज सुरक्षा: हाँ, Littelfuse #322010 या #332010 (10 एम्पियर) के साथ संगत

• फ्यूज किट भाग संख्या: 1746-F8

• सिफारिश की गई संकेत तार: अधिकतम 2 मिमी² (14 AWG)

• प्रयोग: उच्च-धारा आउटपुट आवश्यकताएँ

• वजन: 0.26 किलोग्राम (0.56 पाउंड)

स्थापना एवं कनेक्टिविटी

• संगत रैक: मानक SLC 500 रैक

• कार्य: उच्च-धारा डिजिटल आउटपुट के लिए विश्वसनीय संपर्क प्रदान करता है

अक्सर पूछे जाने वाले प्रश्न

• क्या 1746-OBP16 16 एक साथ उच्च-धारा आउटपुट का समर्थन कर सकता है?
  हाँ, यह कुल 6.4 एम्पियर तक प्रदान कर सकता है, प्रत्येक चैनल की सीमा 1–1.5 एम्पियर है।

• किस प्रकार के फ्यूज संगत हैं?
  Littelfuse 10 एम्पियर (#322010 या #332010) फ्यूज, जो 1746-F8 फ्यूज किट के माध्यम से लगाए जाते हैं।

तुलना
1746-OB16 की तुलना में, 1746-OBP16 उच्च-धारा आउटपुट सुरक्षा और तेज प्रतिक्रिया प्रदान करता है, जो उच्च मांग वाले औद्योगिक नियंत्रण कार्यों के लिए उपयुक्त है।
