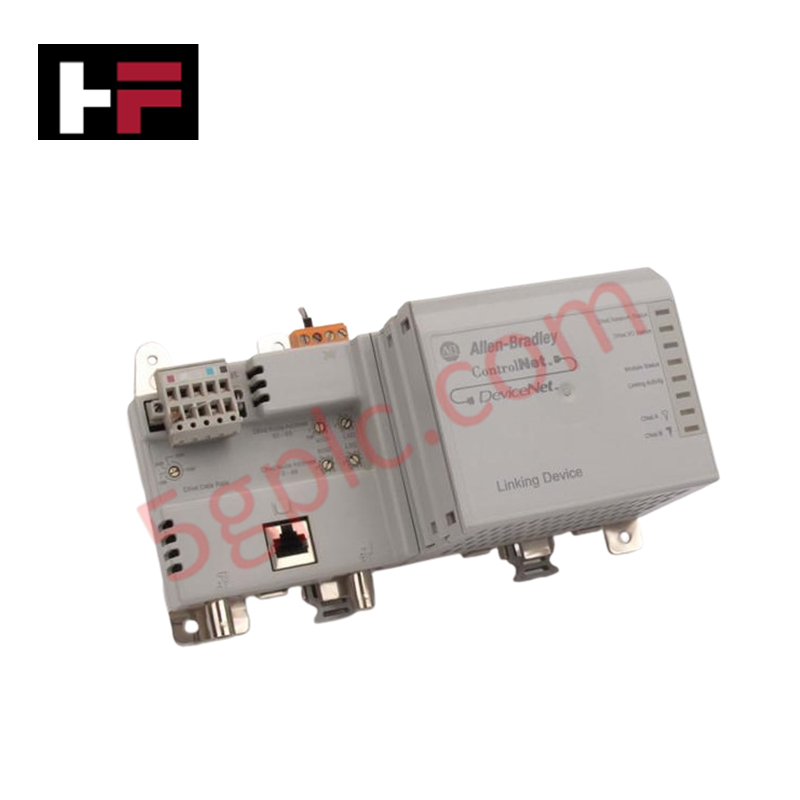

एलेन-ब्रैडली 1788-CN2DN कंट्रोलनेट से डिवाइसनेट ब्रिज लिंकिंग डिवाइस

उत्पाद विवरण

 1788-CN2DN एक उच्च प्रदर्शन संचार इंटरफ़ेस है जिसे ControlNet और DeviceNet नेटवर्क के बीच पुल बनाने के लिए डिज़ाइन किया गया है। यह लिंकिंग डिवाइस विभिन्न नेटवर्क संरचनाओं के बीच निर्बाध डेटा आदान-प्रदान और उच्च गति नियंत्रण समन्वय सक्षम करता है। यह एक गेटवे के रूप में कार्य करता है, जिससे ControlNet सेगमेंट पर मास्टर कंट्रोलर को DeviceNet सबनेट पर स्थित I/O उपकरणों की निगरानी और नियंत्रण करने की अनुमति मिलती है, बिना किसी समर्पित पीसी-आधारित स्कैनर की आवश्यकता के।

एक खुली शैली के मॉड्यूल के रूप में,  1788-CN2DN को पैनल-माउंट या DIN-रेल एकीकरण के लिए संरक्षित औद्योगिक एनक्लोज़र में स्थापित करने के लिए बनाया गया है। इसमें सभी पोर्ट्स के बीच मजबूत गैल्वैनिक पृथक्करण होता है ताकि सिग्नल की अखंडता सुनिश्चित हो और फील्ड-साइड विद्युत ट्रांज़िएंट्स से संवेदनशील लॉजिक-साइड घटकों की सुरक्षा हो सके।

तकनीकी विनिर्देश

• निर्माता: Allen-Bradley (Rockwell Automation)

• मॉडल नामांकन: 1788-CN2DN

• नेटवर्क इंटरफ़ेस A: ControlNet (BNC कोएक्सियल RG-6 कनेक्शन)

• नेटवर्क इंटरफ़ेस B: DeviceNet (5-पिन लीनियर हेडर)

• इनपुट पावर: 24V DC नाममात्र (रेंज: 18-32V DC)

• करंट खपत: 500 mA (बाहरी 24V इनपुट) / 90 mA (DeviceNet नेटवर्क से)

• पृथक्करण वोल्टेज: 30V सतत (मूल इन्सुलेशन); फैक्ट्री में 720V DC पर 60 सेकंड के लिए परीक्षणित

• वायरिंग विनिर्देश: पावर के लिए 0.25 से 2.5 मिमी² (22 से 14 AWG) तांबे का तार; न्यूनतम 75°C (167°F) रेटिंग

• संचार वायरिंग: श्रेणी 2 (संचार) और श्रेणी 3 (पावर)

• आयाम (ऊँचाई x चौड़ाई x गहराई): 120 x 200 x 87 मिमी (4.7 x 7.9 x 3.4 इंच)

• थर्मल रेटिंग: T4A (उत्तर अमेरिकी) / T4 (IEC)

• एनक्लोज़र रेटिंग: IP00 (खुली शैली)

अनुप्रयोग और नेटवर्क एकीकरण

यह लिंकिंग डिवाइस मुख्य रूप से बड़े पैमाने के विनिर्माण संयंत्रों में उपयोग किया जाता है जहाँ ControlNet बैकबोन प्राथमिक PLC संचार का प्रबंधन करता है जबकि स्थानीय DeviceNet सेगमेंट डिस्क्रीट सेंसर, मोटर स्टार्टर और एक्ट्यूएटर संभालते हैं।  1788-CN2DN का उपयोग करके, इंजीनियर अपने नेटवर्क टोपोलॉजी की जटिलता को कम कर सकते हैं और प्राथमिक ControlNet ट्रंक पर बैंडविड्थ का अनुकूलन कर सकते हैं।

इंजीनियरिंग FAQ

1788-CN2DN DeviceNet पावर को कैसे संभालता है?यह डिवाइस बाहरी 24V DC इनपुट और DeviceNet नेटवर्क दोनों से पावर की आवश्यकता रखता है। DeviceNet पक्ष ट्रांससीवर सर्किट्स को पावर देने के लिए लगभग 90 mA खींचता है, जिससे नेटवर्क पृथक्करण बना रहता है।

क्या यह डिवाइस पुनरावर्ती ControlNet मीडिया का समर्थन करता है? 1788-CN2DN मानक ControlNet कनेक्टिविटी प्रदान करता है। मिशन-क्रिटिकल अनुप्रयोगों के लिए जहाँ भौतिक मीडिया पुनरावृत्ति आवश्यक हो, यह सुनिश्चित करें कि आपका नेटवर्क कॉन्फ़िगरेशन एकल-एक्सेस लिंकिंग डिवाइस का समर्थन करता है या विशिष्ट सेगमेंट के लिए द्वितीयक मॉड्यूल की आवश्यकता होती है।
