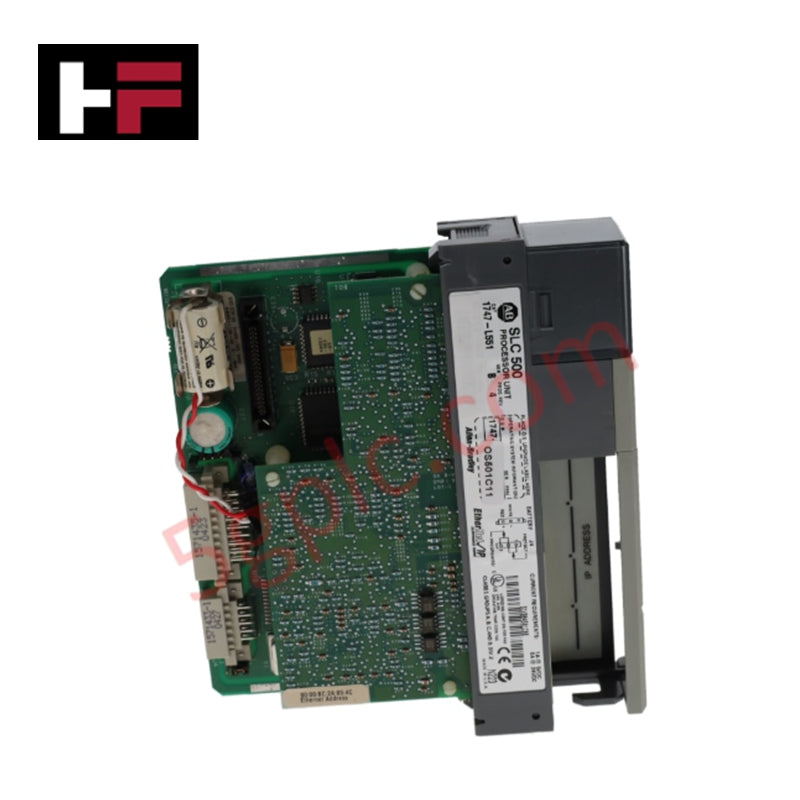

एलेन-ब्रैडली 1747-L551 एक प्रोसेसर मॉड्यूल है जो SLC 5/05 परिवार से है, जिसे मध्यम श्रेणी के पीएलसी अनुप्रयोगों के लिए डिज़ाइन किया गया है जिनमें ईथरनेट कनेक्टिविटी और विश्वसनीय स्मृति प्रबंधन की आवश्यकता होती है। यह व्यापक डिजिटल और एनालॉग इनपुट/आउटपुट का समर्थन करता है, जिससे यह वितरित नियंत्रण प्रणालियों के लिए उपयुक्त है।
तकनीकी विनिर्देश
-
निर्माता: एलेन-ब्रैडली
-
श्रेणी: पीएलसी
-
उत्पाद श्रृंखला: SLC 500
-
भाग संख्या: 1747-L551
-
वजन: 0.56 पौंड (0.26 किलोग्राम)
-
मॉड्यूल प्रकार: SLC 5/05 प्रोसेसर
-
इनपुट: 4096
-
आउटपुट: 4096
-
एनालॉग इनपुट/आउटपुट क्षमता: 480
-
उपयोगकर्ता स्मृति: 16,000 शब्द (बैटरी-संरक्षित रैम)
-
कार्यक्रम स्कैन समय: प्रति के 0.9 मिलीसेकंड
-
इनपुट/आउटपुट स्कैन समय: 0.225 मिलीसेकंड
-
समर्थित इनपुट/आउटपुट चेसिस: अधिकतम 3
-
चेसिस मॉड्यूल स्लॉट: 30
-
संचार इंटरफेस: ईथरनेट और आरएस-232
-
बैकअप स्मृति मॉड्यूल: 1747-M13
-
बैटरी बैकअप: हाँ, 1747-BA के साथ संगत
-
कार्यशील तापमान सीमा: 0–60 डिग्री सेल्सियस
-
झटका सहन क्षमता: 30G
प्रयोग के परिदृश्य
-
वितरित नियंत्रण प्रणालियाँ: विनिर्माण और प्रक्रिया स्वचालन के लिए बड़े पैमाने पर इनपुट/आउटपुट का समर्थन करता है
-
पुराने स्थापना: आमतौर पर SLC 500 प्रणालियों में उपयोग किया जाता है जिनमें ईथरनेट कनेक्टिविटी आवश्यक होती है
-
औद्योगिक वातावरण: झटका और तापमान में बदलाव के तहत विश्वसनीय संचालन
अक्सर पूछे जाने वाले प्रश्न
-
प्रश्न: 1747-L551 कितनी उपयोगकर्ता स्मृति प्रदान करता है? उत्तर: यह 16,000 शब्दों की बैटरी-संरक्षित रैम प्रदान करता है।
-
प्रश्न: कौन से संचार पोर्ट उपलब्ध हैं? उत्तर: ईथरनेट और आरएस-232 इंटरफेस अंतर्निर्मित हैं।
-
प्रश्न: क्या बैकअप स्मृति समर्थित है? उत्तर: हाँ, 1747-M13 स्मृति मॉड्यूल के माध्यम से।
-
प्रश्न: यह 1747-L552 से कैसे तुलना करता है? उत्तर: 1747-L552 बड़ी स्मृति क्षमता प्रदान करता है, जिससे यह जटिल अनुप्रयोगों के लिए अधिक उपयुक्त है।
