उत्पाद विवरण

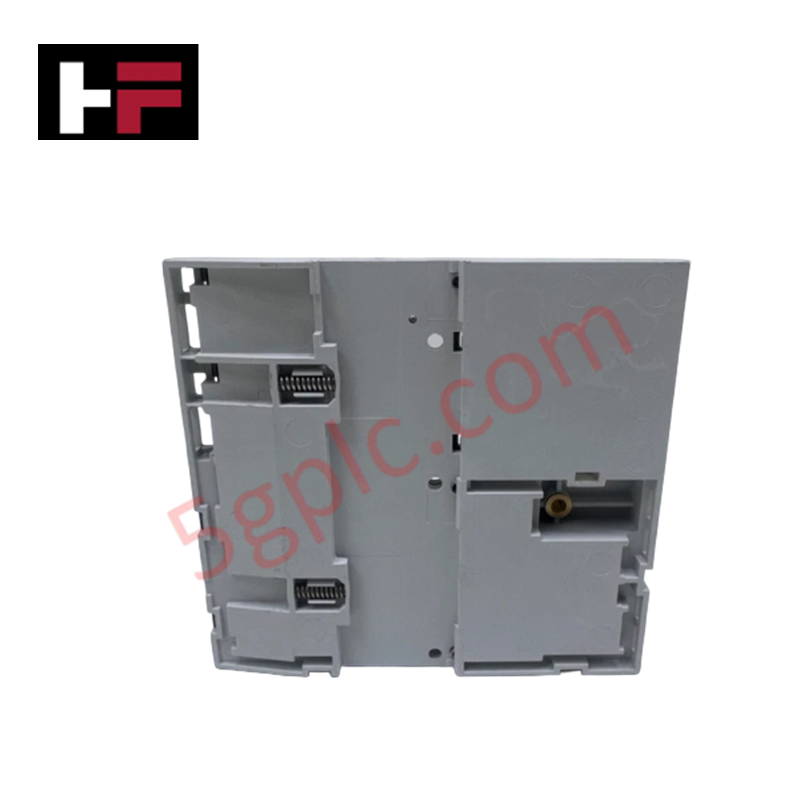

AC500 V2 PLC प्लेटफॉर्म में सिग्नल रूटिंग, मॉड्यूलर प्रोसेसर माउंटिंग, और बस कनेक्शन प्रबंधन के लिए कॉन्फ़िगर किया गया, ABB TB521-ETH 1SAP112100R0270 (TB521-ETH टर्मिनल बेस) सीधे भौतिक/विद्युत निष्पादन प्रदान करता है। यह एक CPU मॉड्यूल के साथ दो संचार मॉड्यूल के लिए समर्पित विस्तार स्लॉट्स को समायोजित करता है। बेस यूनिट में एक ईथरनेट RJ45 इंटरफ़ेस, दो RS232/RS485 सीरियल संचार पोर्ट, और 24 VDC प्रक्रिया आपूर्ति द्वारा संचालित हटाने योग्य टर्मिनल ब्लॉक्स शामिल हैं।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | TB521-ETH 1SAP112100R0270 |
| ब्रांड | ABB |
| उत्पत्ति | जर्मनी |
| वजन | 0.186 किग्रा (0.410 पाउंड) शुद्ध / 0.245 किग्रा सकल |
| आयाम | 123.5 मिमी x 135 मिमी x 28 मिमी (4.86 इंच x 5.31 इंच x 1.10 इंच) |
| ऑपरेटिंग तापमान | 0 से +60 डिग्री सेल्सियस (भंडारण: -40 से +70 डिग्री सेल्सियस) |
| पावर खपत | 24 VDC आपूर्ति वोल्टेज |
| विस्तार स्लॉट्स | संचार मॉड्यूल के लिए 2 स्लॉट |
| इंटरफेस | 1x ईथरनेट RJ45, 2x RS232/RS485 सीरियल, D-SUB / टर्मिनल कनेक्टर्स |
| सिस्टम संगतता | ABB AC500 V2 प्रोसेसर |
| सुरक्षा स्तर | IP20 |
बैकप्लेन बस संचार गति और नेटवर्क विलंबता सीमाएं
TB521-ETH टर्मिनल बेस माउंट किए गए AC500 CPU और संचार विस्तार मॉड्यूल के बीच उच्च गति वाली बैकप्लेन बस संचार मार्ग स्थापित करता है। आंतरिक प्रिंटेड सर्किट बोर्ड पर समर्पित भौतिक ट्रेस रूटिंग क्रॉस-टॉक को रोकती है और बैकप्लेन बस पर निर्धारक निष्पादन गति बनाए रखती है। एम्बेडेड ट्रेस पथों पर उच्च सिग्नल अखंडता ईथरनेट नेटवर्क इंटरफ़ेस और सीरियल संचार चैनलों के माध्यम से कम विलंबता डेटा ट्रांसफर सुनिश्चित करती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या TB521-ETH स्लॉट्स से जुड़े संचार मॉड्यूल के हॉट-स्वैपिंग का समर्थन करता है?
उत्तर: नहीं। बैकप्लेन संचार त्रुटियों और हार्डवेयर क्षति को रोकने के लिए संचार मॉड्यूल या CPU प्रोसेसर डालने या निकालने से पहले 24 VDC प्रक्रिया आपूर्ति की शक्ति को अलग करना आवश्यक है।
प्रश्न: टर्मिनल बेस पर सीरियल संचार के लिए कौन से भौतिक कनेक्टर प्रदान किए गए हैं?
उत्तर: टर्मिनल बेस में D-SUB और स्क्रू-प्रकार टर्मिनल ब्लॉक्स के माध्यम से RS232 या RS485 संचार लाइनों का समर्थन करने वाले सीरियल इंटरफेस शामिल हैं।
फील्ड इंस्टॉलेशन दिशानिर्देश
- TB521-ETH टर्मिनल बेस को एक मानक 35 मिमी DIN रेल पर स्नैप करें, यह सुनिश्चित करते हुए कि धातु ग्राउंडिंग स्प्रिंग बिना पेंट किए गए रेल सतह के साथ सीधे यांत्रिक संपर्क में हो।
- टर्मिनल बेस पावर टर्मिनल से पावर वायरिंग कनेक्ट करने से पहले 24 VDC सिस्टम पावर सप्लाई बंद करें।
- AC500 प्रोसेसर या संचार मॉड्यूल को टर्मिनल बेस पर गाइड स्लॉट्स के साथ संरेखित करें और लॉकिंग मैकेनिज्म पूरी तरह से क्लिक होने तक मजबूती से दबाएं।
- सीरियल (RS232/RS485) और ईथरनेट सिग्नल केबल को उच्च-वोल्टेज AC लाइनों और स्विचिंग इंडक्टिव लोड से कम से कम 200 मिमी दूर रखें।
- सभी सीरियल और ईथरनेट लाइनों के केबल शील्डिंग को पैनल प्रवेश बिंदु के पास कार्यात्मक अर्थ टर्मिनल से जोड़ें ताकि विद्युत हस्तक्षेप समाप्त हो सके।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
