उत्पाद विवरण

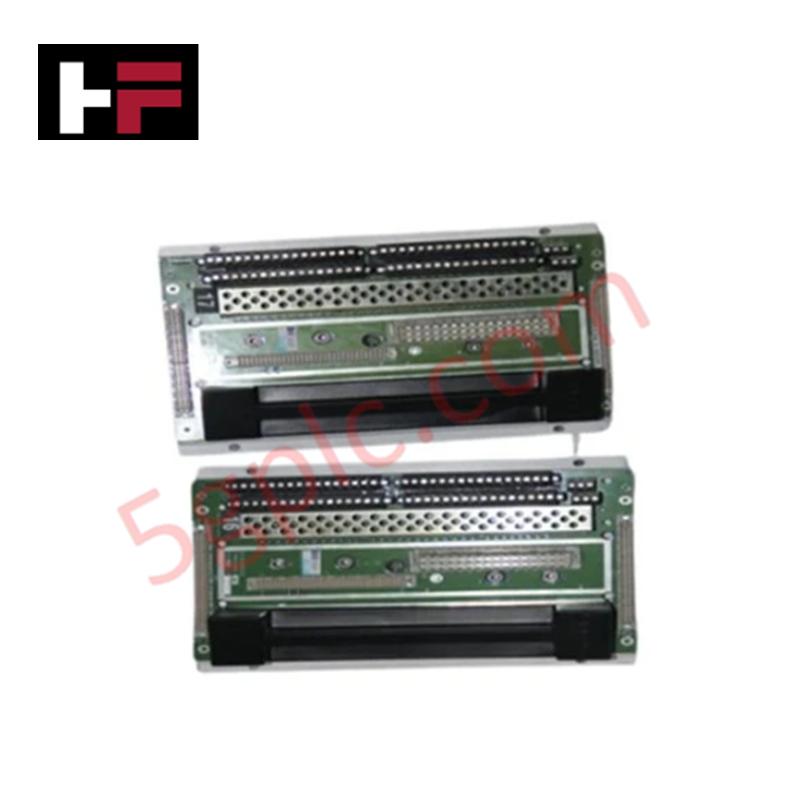

सुरक्षा-इंस्ट्रूमेंटेड सिस्टम प्लेटफार्मों में एनालॉग सिग्नल टर्मिनेशन के लिए कॉन्फ़िगर किया गया, Triconex 7400210-010 (AI2351 एनालॉग इनपुट बेसप्लेट किट) फील्ड-टू-बैकप्लेन एनालॉग इनपुट रूटिंग का प्रत्यक्ष भौतिक निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 7400210-010 AI2351 |
| ब्रांड | Triconex |
| आयाम | मानक Tricon I/O चेसिस आयाम |
| ऑपरेटिंग तापमान | मानक औद्योगिक सीमा |
| इंटरफेस | हाई-स्पीड एनालॉग I/O टर्मिनेशन |
उच्च विश्वसनीयता सुरक्षा नियंत्रण और SIS विशेषताएँ
7400210-010 बेसप्लेट किट को Triconex ट्रिपल मॉड्यूलर रेडंडेंसी (TMR) 2oo3 आर्किटेक्चर में AI2351 मॉड्यूल के एकीकरण का समर्थन करने के लिए डिज़ाइन किया गया है। यह एनालॉग सिग्नलों को रेडंडेंट प्रोसेसिंग चैनलों में वितरित करने की सुविधा प्रदान करता है, उच्च-इंटीग्रिटी सुरक्षा लूप के लिए पथ अखंडता बनाए रखता है। यह असेंबली फील्ड वायरिंग इंटरफेस और आंतरिक सिस्टम बैकप्लेन के बीच गैल्वैनिक आइसोलेशन प्रदान करती है, जिससे ग्राउंड लूप प्रभाव कम होते हैं और सिस्टम इलेक्ट्रॉनिक्स को ट्रांज़िएंट व्यवधानों से सुरक्षा मिलती है। यह बेसप्लेट डिज़ाइन फेल-सेफ स्टेट निष्पादन का समर्थन करता है, यह सुनिश्चित करता है कि एनालॉग इनपुट लूप IEC 61508 SIL आवश्यकताओं के अनुसार निगरानी और सुरक्षित रहें।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या यह बेसप्लेट किट AI2351 मॉड्यूल के हॉट-स्वैपिंग का समर्थन करता है?
उत्तर: हाँ। 7400210-010 बेसप्लेट संबंधित AI2351 मॉड्यूल के हॉट-स्वैपिंग को समायोजित करने के लिए डिज़ाइन किया गया है। मॉड्यूल हटाने या स्थापित करने के दौरान अस्थायी सिग्नल हानि के लिए सिस्टम कॉन्फ़िगरेशन लॉजिक को ध्यान में रखना सुनिश्चित करें।
प्रश्न: क्या इस बेसप्लेट से जुड़े फील्ड वायरिंग के लिए विशिष्ट शील्डिंग आवश्यकताएँ हैं?
उत्तर: हाँ। सभी एनालॉग सिग्नल केबलों को शील्डेड ट्विस्टेड-पेयर वायरिंग का उपयोग करना चाहिए। शील्ड ड्रेन को बेसप्लेट ग्राउंड संदर्भ पर समाप्त करना चाहिए ताकि पर्याप्त शोर प्रतिरोध और विद्युतचुंबकीय संगतता मानकों का पालन सुनिश्चित हो सके।
फील्ड स्थापना दिशानिर्देश
- Tricon I/O चेसिस के निर्दिष्ट स्लॉट में बेसप्लेट असेंबली को उपयुक्त माउंटिंग हार्डवेयर का उपयोग करके सुरक्षित करें।
- फील्ड वायरिंग इंटरफेस को साफ और मलबे से मुक्त सुनिश्चित करें ताकि उच्च प्रतिरोध वाले संपर्क न हों।
- एनालॉग इनपुट फील्ड वायरिंग को बेसप्लेट टर्मिनल ब्लॉकों पर समाप्त करें, सिस्टम डिज़ाइन में दस्तावेजीकृत ध्रुवीयता और चैनल मैपिंग का सख्ती से पालन करते हुए।
- सिग्नल केबलिंग को निर्दिष्ट नालियों के माध्यम से मार्गदर्शित करें, प्रेरित हस्तक्षेप को कम करने के लिए उच्च-वोल्टेज AC लाइनों से भौतिक पृथक्करण बनाए रखें।
- AI2351 मॉड्यूल को बेसप्लेट में डालने से पहले टर्मिनल बिंदुओं पर लूप निरंतरता और वोल्टेज सत्यापन जांच करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
