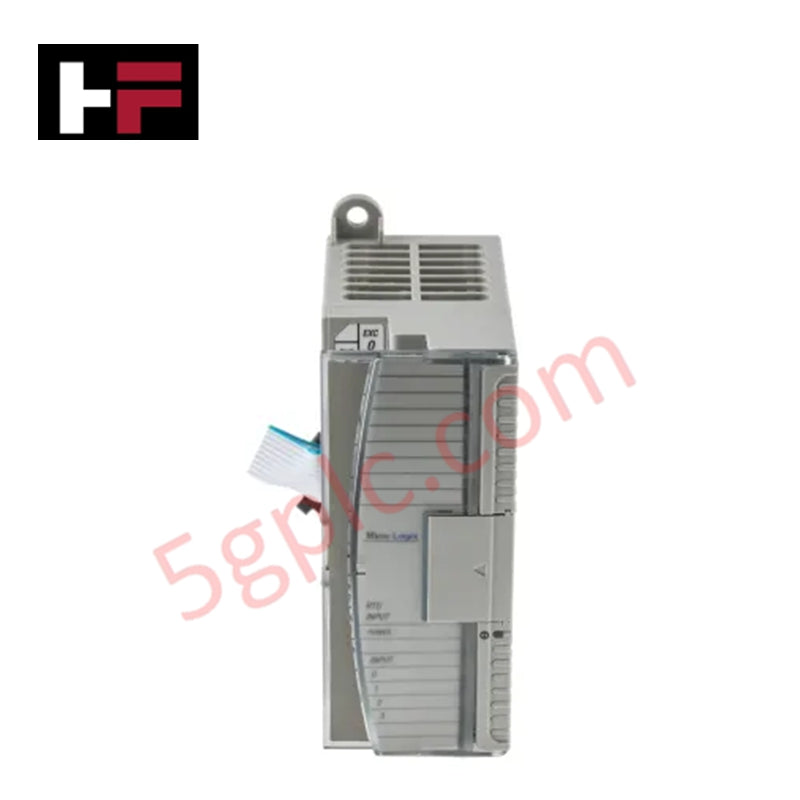

1762-IR4 | एलन-ब्रैडली माइक्रोलॉजिक्‍स 1200 प्रतिरोध इनपुट मॉड्यूल

समीक्षा

यह Allen-Bradley 1762-IR4 MicroLogix 1200 श्रृंखला का RTD और प्रतिरोध इनपुट मॉड्यूल है, जिसे तापमान और प्रतिरोध संकेतों को उच्च सटीकता के साथ मापने के लिए डिज़ाइन किया गया है। यह विभिन्न RTD सेंसर और प्रतिरोधी तत्वों का समर्थन करता है, जो औद्योगिक वातावरण की विस्तृत श्रृंखला में विश्वसनीय प्रदर्शन प्रदान करता है। यह मॉड्यूल स्थिरता और पुनरावृत्ति की मांग करने वाले सटीक तापमान निगरानी और प्रक्रिया नियंत्रण अनुप्रयोगों के लिए इंजीनियर किया गया है।

तकनीकी विनिर्देश

• निर्माता: Allen-Bradley

• मॉडल नंबर: 1762-IR4

• उत्पाद प्रकार: MicroLogix 1200 RTD/प्रतिरोध इनपुट मॉड्यूल

• आयाम (ऊँचाई × चौड़ाई × गहराई): 90 × 40 × 87 मिमी (3.54 × 1.58 × 3.43 इंच)

• माउंटिंग टैब्स के साथ ऊंचाई: 110 मिमी (4.33 इंच)

• लगभग शिपिंग वजन: 260 ग्राम (0.57 पाउंड)

• ऑपरेटिंग तापमान: 0°C से +55°C (32°F से 131°F)

• भंडारण तापमान: -40°C से +85°C (-40°F से 185°F)

• ऑपरेटिंग आर्द्रता: 5% से 95% गैर-संघनन

• ऑपरेटिंग ऊंचाई: 2000 मीटर तक (6561 फीट)

• वाइब्रेशन रेसिस्टेंस: 10–500 Hz, 5G, 0.030 इंच पीक-टू-पीक

• शॉक रेसिस्टेंस: 30G ऑपरेटिंग

• बस करंट ड्रॉ (अधिकतम): 40 mA @ 5V DC, 50 mA @ 24V DC

• हीट डिसिपेशन: 1.5 W

• आइसोलेशन वोल्टेज: 30V AC/30V DC (मजबूत इन्सुलेशन, IEC क्लास 2)

• टाइप टेस्ट: 500V AC या 707V DC के लिए 1 मिनट

• पावर LED: मॉड्यूल पावर स्थिति दर्शाता है

• खतरनाक स्थान रेटिंग: क्लास I, डिवीजन 2, समूह A, B, C, D (ISA/ANSI 12.12.01, C-UL CSA C22.2 No. 213)

• एनक्लोजर रेटिंग: IP20

• विक्रेता ID कोड: 1

• उत्पाद कोड: 65

• उत्पाद प्रकार कोड: 10

पर्यावरणीय और EMC अनुपालन

• रेडिएटेड और कंडक्टेड उत्सर्जन: EN50081-2 क्लास A

• ESD इम्युनिटी (EN61000-4-2): 4 kV संपर्क, 8 kV वायु, 4 kV अप्रत्यक्ष

• रेडिएटेड इम्युनिटी (EN61000-4-3): 10 V/m, 80–1000 MHz, 80% AM, कीड कैरियर +900 MHz

• फास्ट ट्रांजिएंट बर्स्ट (EN61000-4-4): 2 kV, 5 kHz

• सर्ज इम्युनिटी (EN61000-4-5): 1 kV

• कंडक्टेड इम्युनिटी (EN61000-4-6): 10 V, 0.15–80 MHz

मुख्य विशेषताएँ

• उच्च सटीकता मापन: सटीक RTD और प्रतिरोधी इनपुट रूपांतरण के लिए डिज़ाइन किया गया।

• विस्तृत तापमान सीमा: कम और उच्च परिवेशीय परिस्थितियों दोनों में विश्वसनीय रूप से संचालित होता है।

• औद्योगिक सुरक्षा: सुदृढ़ विद्युत इन्सुलेशन के साथ खतरनाक स्थानों के लिए प्रमाणित।

• स्थिर सिग्नल प्रोसेसिंग: कंपन, झटका, और विद्युत हस्तक्षेप सहन करता है।

• आसान एकीकरण: तापमान या प्रतिरोध निगरानी के लिए MicroLogix 1200 सिस्टम्स में सहजता से फिट होता है।

अनुप्रयोग

The 1762-IR4 मॉड्यूल आमतौर पर निम्नलिखित में उपयोग किया जाता है:

• प्रक्रिया तापमान निगरानी और नियंत्रण

• औद्योगिक भट्टी और किल्न सिस्टम

• HVAC और ऊर्जा प्रबंधन

• पावर जनरेशन और यूटिलिटी कंट्रोल पैनल

अक्सर पूछे जाने वाले प्रश्न

Q1: 1762-IR4 किस प्रकार के सेंसर का समर्थन करता है?
A1: यह MicroLogix 1200 सिस्टम्स के भीतर विभिन्न RTD सेंसर और प्रतिरोध मापन इनपुट का समर्थन करता है।

Q2: क्या यह मॉड्यूल खतरनाक क्षेत्रों के लिए रेट किया गया है?
A2: हाँ, इसे Class I, Division 2 खतरनाक स्थानों (Groups A, B, C, और D) के लिए रेट किया गया है।

Q3: क्या मॉड्यूल में विद्युत पृथक्करण है?
A3: हाँ, यह सुरक्षित और विश्वसनीय संचालन के लिए 30V AC/30V DC रेटेड सुदृढ़ इन्सुलेशन प्रदान करता है।
