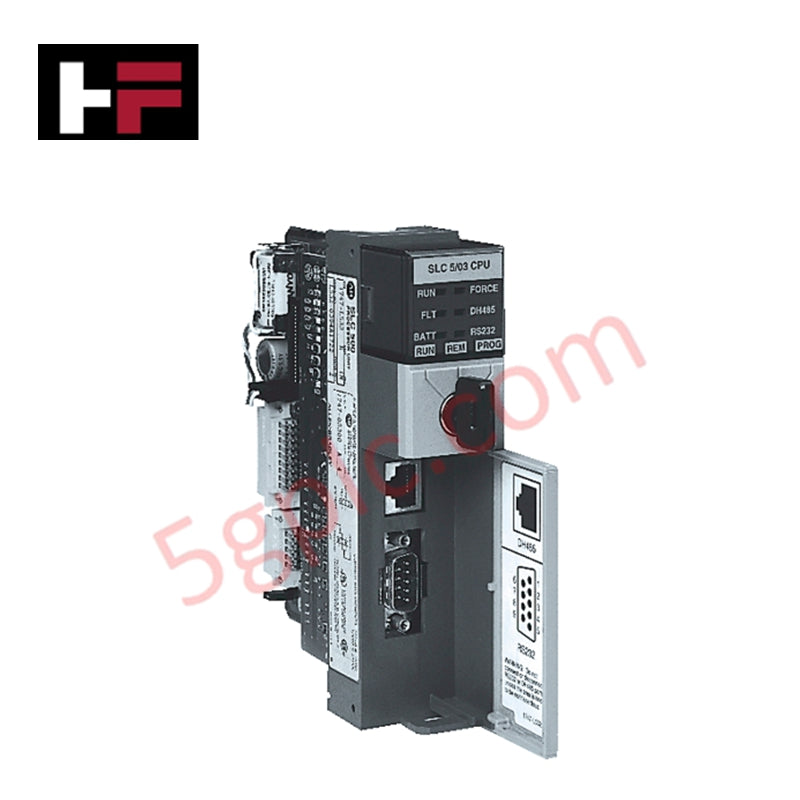

1747-L532 | एलन-ब्रैडली SLC 5/03 प्रक्रिया एकक

समीक्षा

 एलेन-ब्रैडली 1747-L532 एक उच्च प्रदर्शन वाला SLC 5/03 प्रोसेसर है जो SLC 500 PLC प्रणालियों के लिए डिज़ाइन किया गया है। यह डिजिटल और एनालॉग संकेतों की विश्वसनीय प्रसंस्करण प्रदान करता है और बैटरी-समर्थित स्मृति का समर्थन करता है। यह मॉड्यूल बड़ी संख्या में इनपुट/आउटपुट को कुशलतापूर्वक प्रबंधित करता है और वास्तविक समय नियंत्रण अनुप्रयोगों के लिए तेज़ स्कैन समय बनाए रखता है।

तकनीकी विनिर्देश

• निर्माता: एलेन-ब्रैडली

• मॉडल संख्या: 1747-L532

• उत्पाद प्रकार: SLC 5/03 प्रोसेसर

• श्रेणी: PLC केंद्रीय प्रक्रिया इकाई

• डिजिटल इनपुट: 4096

• डिजिटल आउटपुट: 4096

• एनालॉग इनपुट/आउटपुट बिंदु: 480

• स्मृति: 16 KB तक बैटरी-समर्थित RAM

• उपयोगकर्ता स्मृति: 16,000 शब्द

• कार्यक्रम स्कैन समय: प्रति K 1 मिलीसेकंड

• इनपुट/आउटपुट स्कैन समय: 0.225 मिलीसेकंड

• समर्थित इनपुट/आउटपुट चेसिस: 3

• चेसिस स्लॉट: 30

• संचार पोर्ट: DH485, RS-232

• पर्यावरणीय संचालन तापमान: 0 से 60 डिग्री सेल्सियस

• बैकप्लेन धारा (5 VDC): 500 मिलीएम्पीयर

• बैटरी बैकअप स्मृति: हाँ, 1747-BA आवश्यक है

• स्मृति बैकअप मॉड्यूल: 1747-M13

• वजन: 0.34 किलोग्राम (0.75 पाउंड)

मुख्य विशेषताएँ

• जटिल स्वचालन कार्यों के लिए उच्च घनत्व डिजिटल और एनालॉग इनपुट/आउटपुट समर्थन

• वास्तविक समय अनुप्रयोगों के लिए तेज़ कार्यक्रम और इनपुट/आउटपुट स्कैन दरें

• बैटरी-समर्थित RAM बिजली कटौती के दौरान कार्यक्रम की सुरक्षा सुनिश्चित करता है

• मल्टीपल स्लॉट वाले मानक SLC 500 चेसिस के साथ संगत

• नेटवर्क एकीकरण के लिए DH485 और RS-232 के माध्यम से अनुक्रमिक संचार का समर्थन करता है

प्रयोग के परिदृश्य

• SLC 500 PLC का उपयोग करके मध्यम आकार की स्वचालन प्रणालियों का नियंत्रण

• डिजिटल और एनालॉग संकेतों की उच्च गति प्रसंस्करण की आवश्यकता वाली निर्माण लाइनों में एकीकरण

• महत्वपूर्ण प्रक्रिया नियंत्रण अनुप्रयोगों के लिए बैकअप-तैयार विन्यास

• मल्टीपल इनपुट/आउटपुट मॉड्यूल के साथ SLC 5/03 विस्तार के लिए उपयुक्त

अक्सर पूछे जाने वाले प्रश्न

प्र1: 1747-L532 किस प्रकार की स्मृति का उपयोग करता है?
उ1: यह 16 KB तक बैटरी-समर्थित RAM का उपयोग करता है, जिसमें उपयोगकर्ता स्मृति 16,000 शब्द है।

प्र2: कौन से संचार प्रोटोकॉल समर्थित हैं?
उ2: यह मॉड्यूल नेटवर्केड PLC प्रणालियों के लिए DH485 और RS-232 कनेक्शन का समर्थन करता है।

प्र3: यह प्रोसेसर कितने इनपुट/आउटपुट बिंदुओं को प्रबंधित कर सकता है?
उ3: यह 4096 डिजिटल इनपुट, 4096 डिजिटल आउटपुट, और 480 एनालॉग बिंदुओं को संभालता है।
