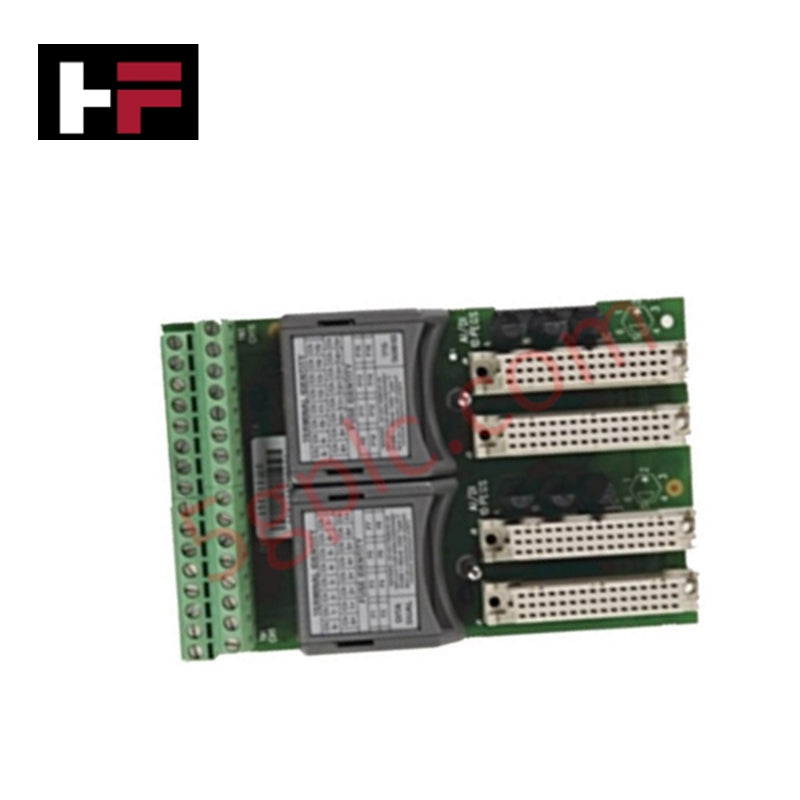

एलेन-ब्रैडली 1715-TADIB16D टर्मिनेशन असेंबली 16-चैनल डिजिटल इनपुट डुप्लेक्स अनुप्रयोगों के लिए डिज़ाइन की गई है, जो वितरित I/O प्रणालियों के लिए विश्वसनीय सिग्नल टर्मिनेशन, फ्यूज सुरक्षा, और पृथक्करण सुविधाएँ प्रदान करती है। इसे औद्योगिक स्वचालन परिवेशों में निरंतर प्रदर्शन देने के लिए बनाया गया है जहाँ पुनरावृत्ति और सटीकता आवश्यक होती है।
तकनीकी विनिर्देश
-
निर्माता: एलेन-ब्रैडली
-
उत्पाद संख्या: 1715-TADIB16D
-
उत्पाद प्रकार: टर्मिनेशन असेंबली, 16-चैनल डिजिटल इनपुट डुप्लेक्स
-
फ्यूज रेटिंग: प्रति चैनल 50 मिलीएम्पियर
-
स्क्रू टॉर्क: 0.5 न्यूटन-मीटर (0.37 पौंड-फुट)
-
स्क्रूड्राइवर चौड़ाई: फ्लैटहेड 0.4 × 2.0 मिमी (0.0156 × 0.0781 इंच)
-
बैकप्लेन धारा: 0–32 VDC पर प्रति चैनल 6.5 मिलीएम्पियर
-
स्लू दर (अधिकतम): 3600 वोल्ट प्रति सेकंड
-
अनुवाद दर (अधिकतम): 1 / (अनुप्रयोग स्कैन समय + 10 मिलीसेकंड) हर्ट्ज़
-
प्रणाली विद्युत अपव्यय: अधिकतम 4.0 वाट
-
क्षेत्र लूप विद्युत अपव्यय: प्रति लूप अधिकतम 0.2 वाट
-
पृथक्करण वोल्टेज: 50 वोल्ट सतत, मूल इन्सुलेशन प्रकार (I/O पोर्ट से बैकप्लेन तक); 1715-TASIB16D के साथ व्यक्तिगत I/O पोर्टों के बीच कोई पृथक्करण नहीं; 1715-TADIB16D के साथ व्यक्तिगत पोर्टों के बीच 50 वोल्ट पृथक्करण; 500 वोल्ट एसी पर 60 सेकंड के लिए प्रकार परीक्षणित
-
आयाम (चौड़ाई × ऊँचाई): 8.4 सेमी × 13.2 सेमी
-
वजन: 0.36 किलोग्राम
प्रयोग के परिदृश्य
-
डिजिटल इनपुट निगरानी: डुप्लेक्स डिजिटल इनपुट संकेतों के लिए विश्वसनीय टर्मिनेशन प्रदान करता है
-
वितरित I/O प्रणालियाँ: जटिल स्वचालन नेटवर्कों में पुनरावृत्ति और स्थिर प्रदर्शन सुनिश्चित करता है
-
औद्योगिक परिवेश: निर्माण, प्रक्रिया नियंत्रण, और सुरक्षा-संवेदनशील अनुप्रयोगों के लिए उपयुक्त जहाँ चैनल पृथक्करण आवश्यक हो
अक्सर पूछे जाने वाले प्रश्न
-
प्रश्न: यह असेंबली कौन सा पृथक्करण प्रदान करती है? उत्तर: 1715-TADIB16D व्यक्तिगत I/O पोर्टों के बीच 50 वोल्ट पृथक्करण प्रदान करता है, जबकि 1715-TASIB16D पोर्ट-से-पोर्ट पृथक्करण नहीं देता।
-
प्रश्न: अधिकतम प्रणाली विद्युत अपव्यय क्या है? उत्तर: प्रणाली विद्युत अपव्यय अधिकतम 4.0 वाट है, और प्रति क्षेत्र लूप 0.2 वाट।
-
प्रश्न: किस प्रकार की फ्यूज सुरक्षा शामिल है? उत्तर: प्रत्येक चैनल 50 मिलीएम्पियर फ्यूज से सुरक्षित है, जो दोष पृथक्करण और विश्वसनीयता सुनिश्चित करता है।
-
प्रश्न: यह मॉडल 1715-TADOB8DE से कैसे भिन्न है? उत्तर: 1715-TADIB16D डिजिटल इनपुट डुप्लेक्स अनुप्रयोगों के लिए पृथक्करण सुविधाओं के साथ डिज़ाइन किया गया है, जबकि 1715-TADOB8DE डिजिटल आउटपुट डुप्लेक्स विन्यासों के लिए है।
