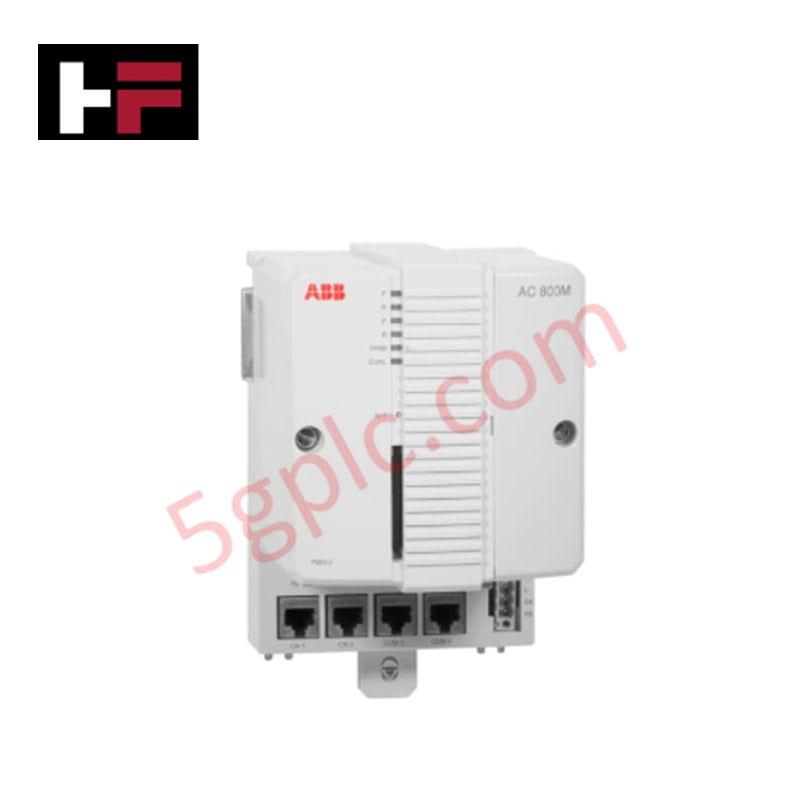

PM858K01 (3BSE082895R1) | ABB AC 800M संप्रेषक इकाई

समीक्षा

 ABB PM858K01 (3BSE082895R1) एक उच्च-प्रदर्शन प्रोसेसर इकाई है जो  AC 800M नियंत्रण प्रणाली के लिए बनी है, जो  MPC866 माइक्रोप्रोसेसर के चारों ओर निर्मित है। यह जटिल स्वचालन अनुप्रयोगों का समर्थन करता है जिसमें तेज कार्य निष्पादन, पुनरावृत्ति विकल्प, और एकीकृत संचार इंटरफेस शामिल हैं। सटीकता और विश्वसनीयता के लिए डिज़ाइन की गई यह इकाई वितरित और प्रक्रिया स्वचालन प्रणालियों में कुशल नियंत्रण प्रदर्शन प्रदान करती है।

मुख्य विशेषताएँ

• प्रोसेसर प्रकार: MPC866

• घड़ी समकालिकता: CNCP प्रोटोकॉल के माध्यम से AC 800M नियंत्रकों में 1 मिलीसेकंड की सटीकता

• पुनरावृत्ति विन्यास: स्विच-ओवर समय ≤10 मिलीसेकंड

• प्रत्येक नियंत्रक पर अनुप्रयोग: अधिकतम 32

• प्रत्येक अनुप्रयोग पर कार्यक्रम: 64

• प्रत्येक अनुप्रयोग पर आरेख: 128

• चक्र समय: प्रत्येक कार्यक्रम के लिए 1 मिलीसेकंड तक तेज, कुल 32 व्यक्तिगत चक्र सेटिंग्स तक

• फर्मवेयर के लिए फ्लैश मेमोरी: 4 एमबी

• बैकअप बैटरी: एकीकृत 3.6 वोल्ट लिथियम सेल

• विद्युत आपूर्ति: 24 वोल्ट डीसी (रेंज 19.2–30 वोल्ट डीसी)

• विद्युत खपत: 210 मिलीएम्पीयर सामान्य, 360 मिलीएम्पीयर अधिकतम

• विद्युत अपव्यय: 5.1 वाट सामान्य, 8.6 वाट अधिकतम

• पुनरावृत्ति विद्युत आपूर्ति इनपुट: समर्थित

संचार और नेटवर्किंग

• ईथरनेट पोर्ट: 2 × RJ-45, IEEE 802.3, 10 मेगाबिट/सेकंड

• नियंत्रण नेटवर्क प्रोटोकॉल: MMS (निर्माण संदेश सेवा), IAC (अंतर अनुप्रयोग संचार)

• सिफारिश की गई नेटवर्क रीढ़: 100 मेगाबिट/सेकंड स्विच्ड ईथरनेट

• OPC सर्वर को संचरण गति: 36–86 घटनाएँ/सेकंड और 113–143 डेटा संदेश/सेकंड

• घटना कतार क्षमता: प्रति OPC ग्राहक 3000 घटनाएँ तक

• RS-232C इंटरफेस:

• दो सामान्य पोर्ट (COM3 और COM4), 75 से 19,200 बाउड दरों के साथ

• COM3 पूर्ण RTS/CTS का समर्थन करता है

• COM4 ऑप्टिकल रूप से पृथक है

• CEX बस पर संचार मॉड्यूल: अधिकतम 12

• CEX बस वर्तमान आपूर्ति: अधिकतम 2.4 एम्पीयर

इनपुट/आउटपुट और प्रणाली एकीकरण

• गैर-पुनरावृत्ति CPU के साथ I/O समूह: 1 विद्युत + 7 प्रकाशीय

• पुनरावृत्ति CPU के साथ I/O समूह: 7 प्रकाशीय

• अधिकतम मॉड्यूलबस I/O क्षमता: 96 मॉड्यूल (एकल CPU) या 84 मॉड्यूल (पुनरावृत्ति सेटअप)

• मॉड्यूलबस स्कैन दर: 0–100 मिलीसेकंड (मॉड्यूल संख्या पर निर्भर)

• विद्युत मॉड्यूलबस आपूर्ति:

• 24 वोल्ट: अधिकतम 1.0 एम्पीयर

• 5 वोल्ट: अधिकतम 1.5 एम्पीयर

• वास्तविक समय घड़ी स्थिरता: 100 पीपीएम (लगभग 1 घंटा/वर्ष विचलन)

अनुप्रयोग परिदृश्य

 PM858K01 के लिए उपयुक्त है:

• उच्च विश्वसनीयता और पुनरावृत्ति की आवश्यकता वाले वितरित नियंत्रण प्रणाली

• तेल, गैस, और विद्युत उत्पादन संयंत्रों में बड़े पैमाने पर प्रक्रिया स्वचालन

• तेज चक्र समय और निश्चित संचार की आवश्यकता वाले बहु-आवेदन संरचनाएँ

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: PM858K01 को PM856A और PM860K01 से क्या अलग बनाता है?
उत्तर:  PM858K01 तेज़ प्रसंस्करण, अधिक I/O क्षमता, और कम स्विच-ओवर समय प्रदान करता है, जबकि पुनरावृत्ति विन्यासों में  PM860K01 के समान विश्वसनीयता बनाए रखता है।

प्रश्न: क्या PM858K01 बिना पुनरावृत्ति के काम कर सकता है?
उत्तर: हाँ, यह एकल और पुनरावृत्ति दोनों विन्यासों का समर्थन करता है, जिससे प्रणाली डिज़ाइन में लचीलापन मिलता है।
