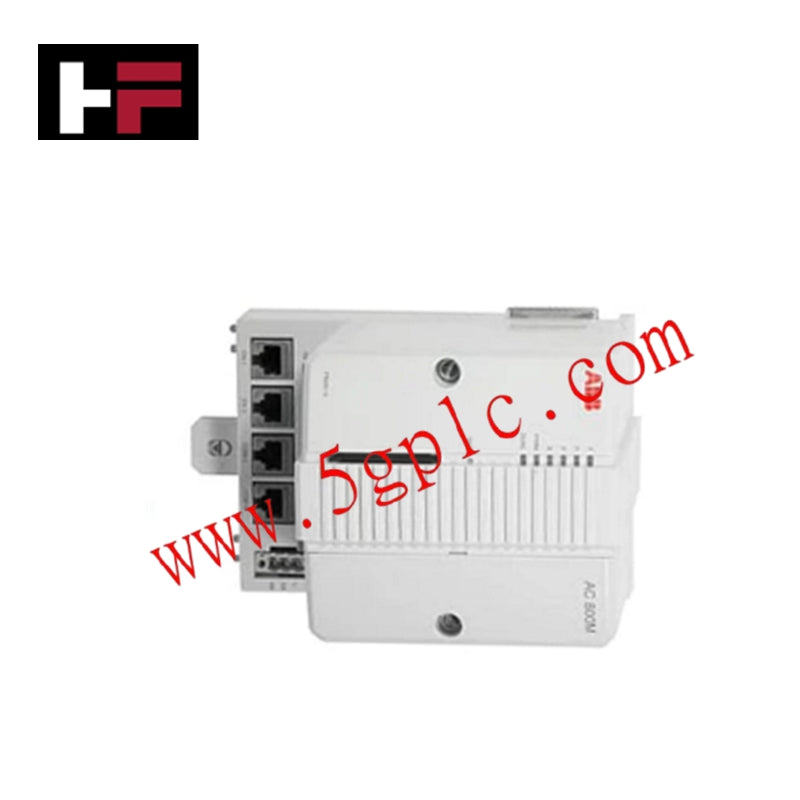

PM858AK01 (3BSE082895R1) | ABB | एसी 800M के लिए केंद्रीय प्रक्रिया इकाई बोर्ड

उत्पाद विवरण

PM858AK01 (3BSE082895R1) CPU बोर्ड ABB का एक उच्च-प्रदर्शन प्रसंस्करण इकाई है, जो 800xA प्रणाली के अंतर्गत AC 800M नियंत्रक परिवार के लिए डिज़ाइन किया गया है। यह पुनरावृत्ति और विश्वसनीयता के लिए निर्मित है, जो तेज चक्र समय, मजबूत संचार क्षमताएँ, और वितरित नियंत्रण वातावरण में स्थिर समकालिकता प्रदान करता है।

तकनीकी विनिर्देश

• प्रोसेसर: MPC866 अंतर्निहित CPU

• पुनरावृत्ति स्विच-ओवर समय: ≤ 10 मिलीसेकंड

• अनुप्रयोग क्षमता:

• प्रत्येक नियंत्रक पर 32 अनुप्रयोग

• प्रत्येक अनुप्रयोग पर 64 कार्यक्रम

• प्रत्येक अनुप्रयोग पर 128 आरेख

• प्रत्येक नियंत्रक पर 32 कार्य

• चक्र समय:

• 32 विन्यास योग्य चक्र समय

• न्यूनतम चक्र समय 1 मिलीसेकंड तक

• फर्मवेयर संग्रहण: 4 एमबी फ्लैश PROM

• विद्युत आपूर्ति: 24 V DC (सीमा 19.2–30 V DC)

• विद्युत खपत: सामान्य 210 mA, अधिकतम 360 mA

• विद्युत अपव्यय: 5.1 W (अधिकतम 8.6 W)

• पुनरावृत्ति विद्युत इनपुट: समर्थित

• बैकअप बैटरी: लिथियम 3.6 V

• घड़ी समकालिकता: CNCP प्रोटोकॉल के माध्यम से 1 मिलीसेकंड सटीकता

• घटना प्रबंधन:

• प्रत्येक OPC ग्राहक के लिए 3000 तक घटनाएँ

• प्रेषण गति: 36–86 घटनाएँ/सेकंड, 113–143 डेटा संदेश/सेकंड

• संचार मॉड्यूल (CEX बस): 12 मॉड्यूल तक, अधिकतम 2.4 A आपूर्ति धारा

• I/O समूह:

• गैर-पुनरावृत्ति CPU: 1 विद्युत + 7 प्रकाशीय

• पुनरावृत्ति CPU: 7 प्रकाशीय

• I/O क्षमता: अधिकतम 96 मॉड्यूल (एकल PM866) या 84 मॉड्यूल (पुनरावृत्ति PM866)

• मॉड्यूलबस स्कैन दर: 0–100 मिलीसेकंड (I/O संख्या पर निर्भर)

• विद्युत मॉड्यूलबस आपूर्ति धारा:

• 24 V: अधिकतम 1.0 A

• 5 V: अधिकतम 1.5 A

• ईथरनेट:

• 2 चैनल, IEEE 802.3 मानक

• 10 Mbit/s, RJ-45 (8-ध्रुवीय स्त्री)

• नियंत्रण नेटवर्क प्रोटोकॉल: MMS और IAC

• सिफारिश की गई मेरुदंड: 100 Mbit/s स्विच्ड ईथरनेट

• वास्तविक-समय घड़ी स्थिरता: 100 ppm (~1 घंटा/वर्ष)

• RS-232 इंटरफेस:

• 2 पोर्ट (सामान्य + सेवा उपकरण)

• COM3 (केवल गैर-पुनरावृत्ति): 75–19,200 बाउड, RJ-45, पूर्ण RTS-CTS समर्थन

• COM4 (केवल गैर-पुनरावृत्ति): 9,600 बाउड, RJ-45, ऑप्टो-आइसोलेटेड, RTS-CTS समर्थन नहीं

अनुप्रयोग परिदृश्य

• उच्च उपलब्धता प्रक्रिया नियंत्रण के लिए पुनरावृत्ति CPU विन्यास

• तेज चक्र समय की आवश्यकता वाले बड़े पैमाने पर वितरित स्वचालन प्रणाली

• वास्तविक-समय औद्योगिक नेटवर्क में OPC आधारित घटना प्रबंधन

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: पुनरावृत्ति मोड में स्विच-ओवर समय क्या है? उत्तर: PM858AK01 अधिकतम 10 मिलीसेकंड स्विच-ओवर प्राप्त करता है, जो न्यूनतम व्यवधान सुनिश्चित करता है।

प्रश्न: कितने संचार मॉड्यूल जोड़े जा सकते हैं? उत्तर: CEX बस पर 12 मॉड्यूल तक स्थापित किए जा सकते हैं।

प्रश्न: क्या CPU बोर्ड उच्च गति I/O स्कैनिंग के लिए उपयुक्त है? उत्तर: हाँ, यह I/O मॉड्यूल की संख्या के अनुसार 1 मिलीसेकंड तक स्कैन दर का समर्थन करता है।

प्रश्न: PM858AK01 की तुलना PM866 से कैसे होती है? उत्तर: PM858AK01 पुनरावृत्ति और समकालिकता के लिए अनुकूलित है, जबकि PM866 एकल विन्यासों में उच्च I/O क्षमता प्रदान करता है।
