Détails du produit

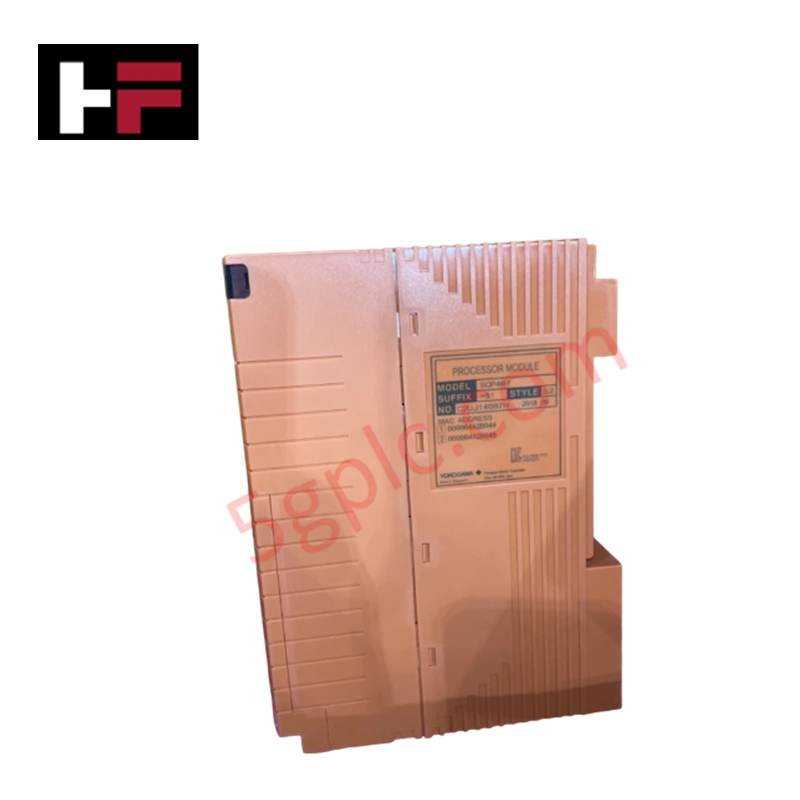

Conçu pour l’exécution des programmes de contrôle de sécurité dans les systèmes instrumentés de sécurité ProSafe-RS, le Yokogawa SCP461-51 S2 (module processeur de contrôle de sécurité SCP461) assure l’exécution physique et électrique directe. Il exécute la logique de contrôle de sécurité stockée dans sa mémoire flash intégrée tout en traitant les données de signaux en temps réel sur des réseaux Vnet/IP à double redondance.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | SCP461-51 S2 |
| Marque | Yokogawa |
| Modèle de base | SCP461 |
| Origine | Japon |
| Poids | 0.4 kg |
| Dimensions | 12 cm x 8 cm x 6 cm |
| Température de fonctionnement | -20 à 60 degrés C |
| Consommation électrique | Alimentation passive par le fond de panier (BUS système) |
| Plateforme système | Système instrumenté de sécurité (SIS) ProSafe-RS |
| Stockage des programmes | Mémoire flash non volatile |
| Stockage des données | RAM non volatile (NVRAM) |
| Interface réseau | Réseau de contrôle Vnet/IP à double redondance |
| Prise en charge de l’extension | Jusqu’à 32 nœuds N-IO et 13 unités de nœud sécurisé (SNB10D) |
| Interconnexion de bus | Bus N-ESB / bus ESB optique via des coupleurs (S2EN402, SEC401) |
Protocole de boucle HART 4-20 mA et isolation des canaux
Le SCP461-51-S2 s’interface directement avec les nœuds d’E/S de terrain et traite les signaux analogiques numérisés ainsi que les trames de données HART transmises via les bus N-ESB et ESB optique. L’architecture système repose sur une isolation galvanique entre les canaux des cartes de nœud afin de protéger la logique du processeur contre les pointes de tension élevées du terrain et les boucles de masse. Les calculs de sécurité en temps réel sont exécutés sur deux modules processeurs fonctionnant selon une configuration redondante synchronisée afin de préserver la temporisation des boucles de contrôle et la transmission des signaux de terrain.
Foire aux questions
Q : Comment le SCP461-51-S2 préserve-t-il les données d’état du contrôle lors d’une coupure de courant imprévue ?
R : Les données d’exploitation actives du système sont écrites en continu dans la NVRAM intégrée, qui conserve l’état du système sans dépendre d’une batterie, tandis que la logique applicative réside dans la mémoire flash permanente.
Q : Comment la double redondance est-elle mise en œuvre entre les modules processeurs d’un rack ProSafe-RS ?
R : La redondance nécessite deux modules SCP461 identiques fonctionnant de manière synchrone. Une liaison de suivi dédiée synchronise les états d’exécution afin que le module de secours prenne instantanément le contrôle en cas de défaillance de l’unité principale.
Q : Quels nœuds d’extension peuvent être reliés directement au processeur SCP461-51-S2 ?
R : Le processeur prend en charge la connexion de jusqu’à 32 nœuds N-IO et 13 unités de nœud sécurisé SNB10D par station de contrôle de sécurité (SCS), au moyen de liaisons de bus N-ESB ou ESB optique.
Consignes d’installation sur site
- Mettez le fond de panier du sous-nœud hors tension avant d’insérer ou de fixer le module SCP461-51-S2 dans son emplacement de processeur principal.
- Serrez à la main les vis de retenue supérieure et inférieure du rack, puis serrez-les à un couple de 0.5 Nm à l’aide d’un tournevis dynamométrique à tête plate.
- Connectez les câbles réseau Vnet/IP primaire et secondaire à leurs ports RJ45/LC redondants désignés, en veillant à ce que les clips de retenue des câbles s’enclenchent fermement.
- Vérifiez que les modules coupleurs de bus (tels que S2EN402 ou SEC401) sont correctement enfichés et équipés de terminaisons de bus de 110 ohms lorsque cela s’applique.
- Reliez le rack du châssis système à un point de mise à la terre fonctionnelle au moyen d’un conducteur dédié présentant une résistance inférieure à 1 ohm.
