Détails du produit

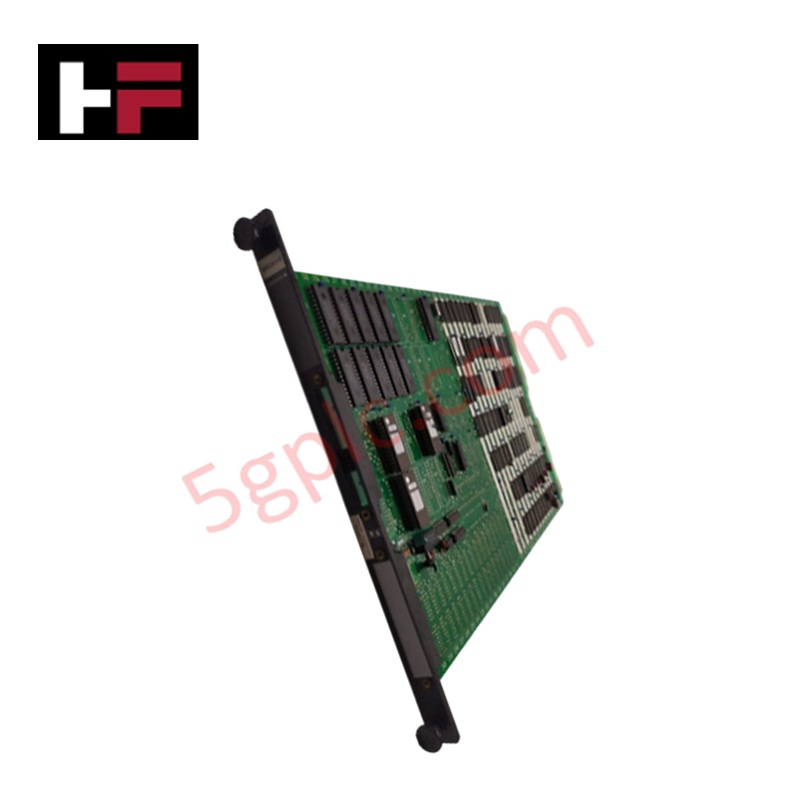

Le Yokogawa MS08*B, également catalogué comme carte de module d’interface MS08, est un composant matériel dédié à l’interface des signaux de bus de terrain et à l’échange de données d’E/S au sein des plateformes DCS Yokogawa CENTUM VP et CS 3000.
Décomposition du suffixe et matrice des modèles
| Élément du code | Spécification / Description |
|---|---|
| MS08 | Désignation du modèle de base pour la série de cartes de modules d’interface |
| *B | Code de version, révision B, spécifiant la disposition physique du circuit et la configuration de l’assemblage des bornes |
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | MS08*B |
| Marque | Yokogawa |
| Origine | Japon |
| Poids | 0,5 kg |
| Dimensions | Format standard monté en rack CENTUM |
| Température de fonctionnement | -10 deg C à 55 deg C |
| Consommation électrique | Alimenté par le bus du fond de panier / entrée nominale de 24 V CC |
| Prise en charge des signaux | E/S analogiques, numériques et série |
| Configuration des voies | 8 ou 16 voies (selon la variante) |
| Compatibilité système | CENTUM VP, CS 3000, DCS Yokogawa |
| Conformité | CE, UL, RoHS |
Isolation voie à voie et conditionnement multsignal
La carte de module d’interface MS08*B assure la conversion bidirectionnelle des signaux sur 8 ou 16 voies discrètes et analogiques. L’isolation intégrée entre les voies supprime le bruit en mode commun et empêche les courants de boucle de masse entre les transmetteurs de terrain et les contrôleurs du système. La carte achemine les variables de boucle analogiques, notamment les instruments utilisant le protocole de boucle HART 4-20 mA, ainsi que les entrées/sorties numériques vers la mémoire des registres système, en préservant l’intégrité des signaux dans les sous-racks DCS connectés.
Foire aux questions
Q : Quelles configurations de densité de voies sont disponibles pour la carte d’interface MS08*B ?
R : Le module est configuré en version 8 voies ou 16 voies, selon l’assemblage spécifique du bornier et les exigences d’acheminement des signaux de terrain.
Q : Comment le MS08*B gère-t-il l’isolation des voies lors de défauts de mise à la terre sur le terrain ?
R : L’isolation galvanique entre les voies empêche les défauts électriques ou les pointes de potentiel de terre sur une boucle de terrain de se propager aux voies adjacentes ou aux circuits de commande du fond de panier.
Q : Quels diagnostics visuels sont disponibles sur le panneau avant du MS08*B ?
R : Des indicateurs d’état à LED intégrés affichent en temps réel l’activité des voies, l’état de l’alimentation et les conditions de défaut de fonctionnement, afin de permettre un diagnostic rapide des boucles.
Directives d’installation sur le terrain
- Insertion dans le rack : Alignez les guides de la carte avec le logement désigné dans le châssis du rack CENTUM. Enfoncez fermement la carte jusqu’à ce que le connecteur arrière s’enclenche dans le fond de panier, puis serrez les vis imperdables supérieure et inférieure.
- Alimentation et câblage : Raccordez les instruments de terrain à l’assemblage de bornes correspondant à 8 ou 16 voies. Vérifiez que l’alimentation des boucles de terrain fournit une tension nominale régulée de 24 V CC.
- Mise à la terre des blindages : Raccordez les blindages des câbles de communication et de signaux à la barre de terre fonctionnelle (FE) en un seul point de terminaison afin d’éviter les interférences.
- Dégagement thermique : Veillez à maintenir des voies de ventilation dégagées au-dessus et au-dessous de la structure du rack afin de conserver la température ambiante du coffret entre -10 deg C et 55 deg C.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
