Détails du produit
Présentation technique

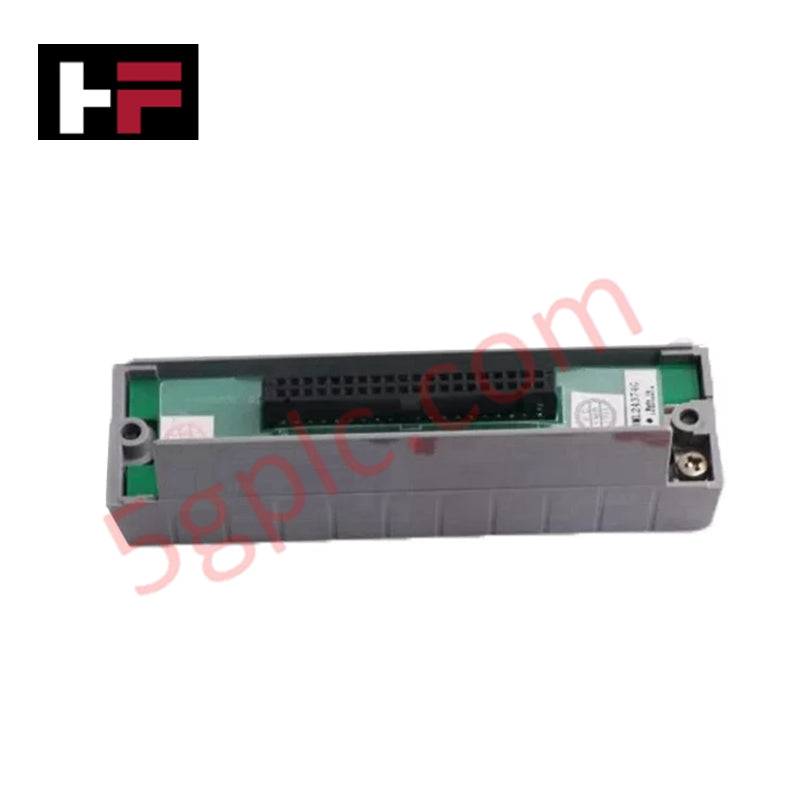

Le ATF9S-00 (Suffixe S1) est une interface de terminaison passive haute performance conçue spécifiquement pour les segments de réseau FOUNDATION Fieldbus (H1) dans les architectures Yokogawa CENTUM VP et STARDOM. Ce bloc de jonction agit comme le point de connexion physique essentiel entre les segments de bus installés sur le terrain et les modules E/S du système, tels que l’ALF111.
Contrairement aux terminaux numériques standards, le ATF9S-00 est conçu pour préserver les caractéristiques du signal numérique haute fréquence nécessaires à la communication Fieldbus. L’intégration de la technologie de pince à pression garantit une connexion étanche aux gaz, résistante aux effets de desserrage causés par les vibrations mécaniques et l’expansion thermique, qui sont des causes fréquentes de perte de paquets de données dans les réseaux Fieldbus industriels.
Spécifications techniques complètes
-
Fabricant : Yokogawa Electric Corporation
-
Désignation du modèle : ATF9S-00 (Suffixe : S1)
-
Protocole de communication : FOUNDATION Fieldbus H1
-
Mécanisme de câblage : Pince à pression (à ressort)
-
Configuration : Type de connexion simple (non redondante)
-
Propriété électrique : Passive (aucune alimentation externe requise)
-
Points d’entrée/sortie : Conçu pour la terminaison de segment Fieldbus
-
Modules compatibles : Module de communication Fieldbus ALF111
-
Dimensions : Environ 22 mm x 124 mm x 126 mm
-
Poids net : 0,2 kg
-
Méthode de montage : Montage direct en nid ou interface sur rail DIN
Intégrité et maintenance du réseau
Le ATF9S-00 (ATF9S-00) permet une maintenance de type « échange à chaud » pour le câblage sur le terrain. Grâce à la technologie de tension par ressort utilisée dans les terminaux, la force appliquée au conducteur reste constante pendant toute la durée de vie de l’installation, éliminant ainsi la nécessité de vérifications périodiques du couple requises par les terminaux à vis. Ceci est particulièrement avantageux sur les plateformes offshore et dans les usines de traitement chimique où l’accès aux boîtes de jonction est limité.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
Guide technique et d'achat
Maîtriser l’identification des fils en automatisation industrielle : l’importance des embouts et du marquage croisé des fils
Un repérage correct des fils constitue la pierre angulaire d’une installation fiable des systèmes de commande et de leur maintenance à long terme. Dans les environnements complexes d’automatisation industrielle, les techniciens raccordent des milliers d’extrémités de conducteurs dans des armoires de commande, des châssis de raccordement et des boîtes de jonction sur le terrain. Les embouts servent de marqueurs individuels en forme de tube, enfilés sur les conducteurs avant leur raccordement définitif. Alors que les techniciens utilisaient autrefois des bagues individuelles préimprimées portant des lettres, les constructeurs modernes d’armoires de commande recourent à des imprimantes automatisées pour embouts. Ces imprimantes à transfert thermique produisent des repères durables à manchon thermorétractable, un par un, correspondant directement aux schémas de câblage approuvés, ce qui accélère considérablement l’assemblage des armoires.
Comprendre les armoires de raccordement dans les systèmes d’automatisation et de contrôle industriels
Les armoires de brassage constituent le point de connexion essentiel entre les instruments de terrain et les unités de traitement centralisées. Dans les grandes architectures de systèmes de contrôle DCS et PLC, des centaines de câbles multipaires relient les boîtes de jonction locales à la salle centrale des équipements d’instrumentation. L’armoire de brassage abrite des borniers de terrain, des parafoudres, des barrières d’isolement à sécurité intrinsèque et des relais d’interposition. En séparant les terminaisons du câblage de terrain des composants électroniques sensibles des processeurs, les ingénieurs protègent les coûteux fonds de panier des contrôleurs contre les surtensions à haute tension. Cette séparation modulaire rationalise considérablement les opérations de maintenance et simplifie l’extension du système.
Bonnes pratiques essentielles pour le câblage et l’installation des automates programmables industriels (API) dans l’automatisation industrielle
Le déploiement réussi d’un système de commande commence par un examen approfondi de la documentation technique du fabricant. Les contrôleurs de grandes marques comme Allen-Bradley, Siemens et Schneider Electric présentent des dispositions de bornes qui leur sont propres. Les ingénieurs doivent vérifier les exigences de tension avant de raccorder les câbles d’alimentation afin d’éviter des dommages catastrophiques aux équipements. Les raccordements de ligne standard exigent le strict respect des codes électriques régionaux et un code couleur approprié pour les fils. En outre, les constructeurs de panneaux doivent toujours établir une connexion de mise à la terre robuste à faible impédance, à l’aide d’un conducteur en cuivre d’au moins calibre 16 AWG, raccordé directement au réseau principal de mise à la terre de l’usine.
